Подробная информация о продукте:
|
| Название продукта: | 10GBASE-LRM2 | Битовая скорость: | 10Gbps |
|---|---|---|---|
| Тип формы: | SFP+ | длина волны: | 1310nm |
| Средства массовой информации: | SMF | Компоненты: | FP+PIN |
| Достигаемость: | 2km | Соединитель: | Дуплекс LC |
| Ключевые слова: | SFP-10G-LRM2 |

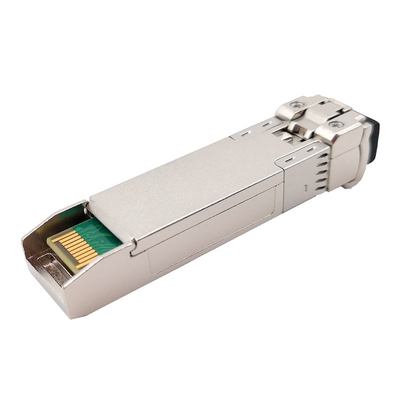

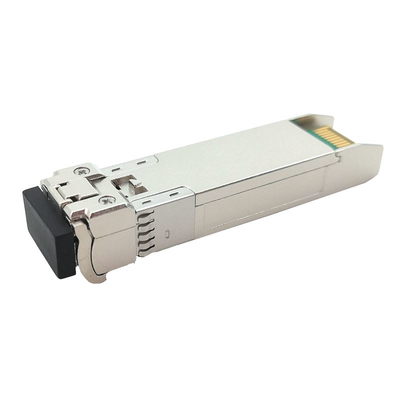

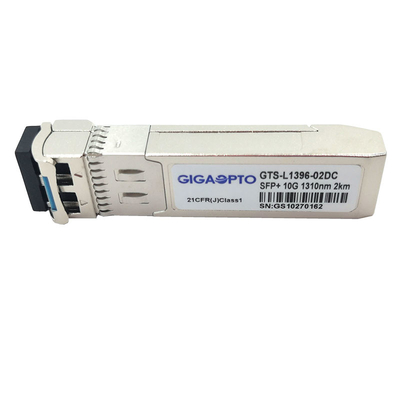

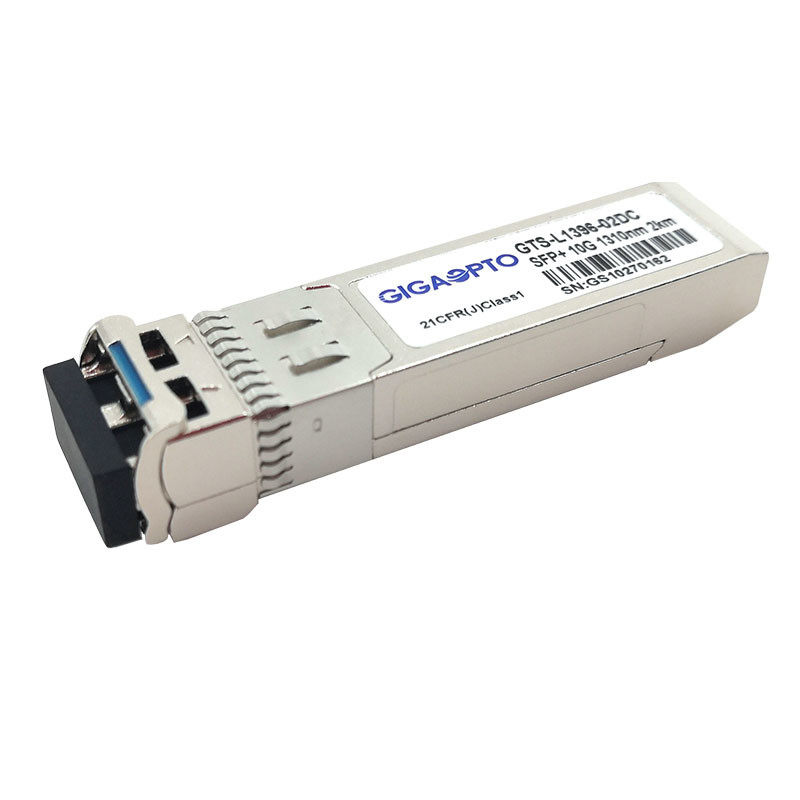

10GBASE LRM2 SFP плюс DOM LC приемопередатчика 1310nm SMF 2km оптически
Описание
Эта высокая эффективность, рентабельный модуль приемопередатчика SFP+ 10GBASE-LRM2 конструирована для пользы в локальных сетях 10GBASE, поддерживающ передачу 2km над волокном одиночного режима двойной стренги через соединитель LC используя номинальную длину волны 1310nm.
Этот приемопередатчик SFP+ 10G LRM2 состоит из 2 разделов: высокий надежный передатчик лазера 1310nm FP и высокий фотодиод PIN чувствительности, весь модуль удовлетворять требования к безопасности лазера класса 1.
Этот приемопередатчик уступчив с SFF-8431, SFF-8432 и IEEE 802.3ae 10GBASE-LR. Он с типом соединителем края штыря SFP+ 20 для того чтобы позволить горячей возможности штепсельной вилки.
Контроль диагностик цифров доступен через двухпрободный последовательный интерфейс, как замечено в SFF-8472. Отличающ потреблением низкой мощности, быстрый ход, этот приемопередатчик 10G SFP+ LRM2 широко использован для канала центра данных, волокна 10G, SONET и SDH etc.
Каждый приемопередатчик 100% оптически проверенный и испытанный для совместимости перед грузить.
Спецификация
| Технология упаковки | SFP+ | Максимальный битрейт | 10G |
| Длина волны (TX) | 1310nm | Достигаемость волокна | 2km |
| Соединитель | Дуплекс LC | Средства массовой информации | SMF |
| Тип передатчика | Лазер FP | Тип приемника | PIN |
| Сила выхода TX | -8.2~-0.5dBm | Чувствительность RX | <-14> |
| Сил-бюджет | 6.2dB | Коэффициент вымирания | >3.5dB |
| Расход энергии | ≤1.0W | Перегрузка RX | >0.5dBm |
| Поддержка DOM | Да | Диапазон температур | Com. |
| OEM/ODM | Поддержанный | Время гарантии ограниченное | 36 месяцев |
| Протоколы | SFP+ MSA уступчивое, CPRI, eCPRI | ||
Особенности
Применение
Электрические и оптически характеристики
| Электрические характеристики | ||||||
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания |
| Течение полной поставки | ICC | 300 | мамы | |||
| Передатчик | ||||||
| Ввод напряжения передатчика дифференциальный | 180 | 1200 | mV | |||
| Tx_Fault вывело наружу напряжение тока - максимум | VOH | 2,4 | Vcc | V | LVTTL | |
| Tx_Fault вывело наружу напряжение тока - низкий уровень | VOL. | 0 | 0,4 | V | LVTTL | |
| Ввод напряжения Tx_Disable - высокий | VIH | 2 | Vcc | V | LVTTL | |
| Ввод напряжения Tx_Disable - низкий | VIL | 0 | 0,8 | V | LVTTL | |
| Импеданс входного сигнала дифференциальный | 90 | 100 | 110 | Ω | ||
| Приемник | ||||||
| Напряжение тока дифференциального выхода приемника | 300 | 850 | mV | |||
| ЛОС вывело наружу напряжение тока - максимум | VOH | 2,4 | Vcc | V | LVTTL | |
| ЛОС вывело наружу напряжение тока - низкий уровень | VOL. | 0 | 0,4 | V | LVTTL | |
| Импеданс выхода дифференциальный | 90 | 100 | 110 | Ω | ||
| Характеристики оптически передатчика | |||||||
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | |
| Сила средней выработки | POUT | -8,2 | +0,5 | dBm | |||
| Разбивочная длина волны | λc | 1260 | 1310 | 1360 | nm | ||
| Спектральная ширина | ∆λ | 2,8 | nm | ||||
| Коэффициент вымирания | ER | 3,5 | dB | ||||
| Относительный шум интенсивности | RIN | -128 | dB/Hz | ||||
| Оптически время подъема/падения | TR/TF | 28 | 50 | ps | |||
| Штраф передатчика и рассеивания | TDP | 3,2 | dB | ||||
| Передатчик С силы | POFF | -45 | dBm | ||||
| Диаграмма глаза выхода | Исполняет с IEEE802.3ae | ||||||
| Характеристики оптически приемника | |||||||
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | |
| Разбивочная длина волны | λc | 1260 | 1610 | nm | |||
| Чувствительность приемника | PSEN | -14,4 | dBm | 1 | |||
| Сила сатурации входного сигнала (перегрузка) | PSAT | 0,5 | dBm | ||||
| Отражение приемника | -12 | dB | |||||
| ЛОС Де-утверждает уровень | LOSD | -17 | dBm | ||||
| ЛОС утверждает уровень | LOSA | -30 | dBm | ||||
| Гистерезис ЛОС | HYS | 0,5 | 6 | dB | |||
Примечание 1. измеренное с PRBS231-1 картиной, @10.3125Gbps, ER=4dB, BER=1x10-12.
Совместимость
Приемопередатчик каждого Gigaopto оптически испытан в приборе хозяина для проверки оперативной совместимости, и мы обещаем 100% полной совместимости на определенном приборе с 3-летней гарантией.
Для этого GTS-L1396-02DC, пожалуйста см. таблица корреспонденции P/N. Для больше совместимости продукта, вы всегда радушны для того чтобы связаться мы.
| Соответствуя совместимые бренд/номер детали | |||
| Совместимый бренд | Номер детали | Совместимый бренд | Номер детали |
| Gigaopto | GTS-L1396-02DC | Парча | 10G-SFPP-LRM2 |
| Cisco | SFP-10G-LRM2 | Можжевельник | EX-SFP-10GE-LRM2 |
| Netgear | AXM764 | ||
План пакета
Размеры в миллиметрах. Все размеры ±0.1mm если не указано иное. (Блок: mm)
