Подробная информация о продукте:
|
| Название продукта: | 40GBASE SWDM4 | Тариф даты: | 40Gb/s |
|---|---|---|---|
| Форм-фактор: | QSFP+ | Расстояние: | 440m@OM5/350m@OM4/240m@OM3 |
| Соединитель: | Дуплекс LC | Компонент: | VCSEL + PIN |
| Самое интересное: | QSFP-40G-CSR-S, 40G SWDM4 | ||
| Выделить: | Приемопередатчик QSFP+ MMF оптически,приемопередатчик 850nm MMF оптически,40GBASE SWDM4 |
||
Основанный на согласовании индустрии мульти-стандартном (SWDM-MSA), больше открытая оперативная совместимость чем другое собственническое решение как QSFP-SR-BD
Цены ширина полосы частот эффектно модернизируя 10G до 40G без изменяя существующих волокон
Описание

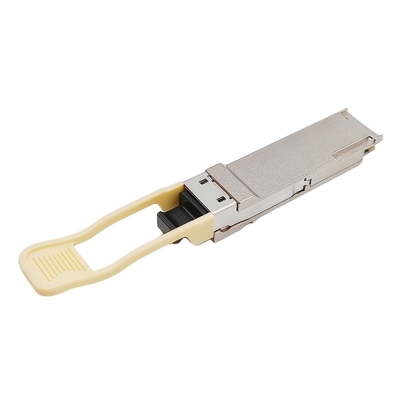

GTQ-L08A4-02DC вид pluggable оптически приемопередатчика использует технологию SWDM (короткой системы мултиплекса разделения длины волны) работая с многорежимным волокном, обеспечивая 4 канала в регионе 850-940nm на 10Gbps/lanes, которое может передать переданный по мультиплексу сигнал 40G над широким диапазоном OM5 на длины до 440m (240m на OM3/350m на OM4) с двухшпиндельным соединителем LC.
Использует 2 волокна (дуплекс) вместо 8 (SR4), это 40G SWDM4-S более рентабельное решение приемопередатчика для 10G к применениям миграции 40G.
Приемопередатчики QSFP+ 40Gbase-SWDM4 уступчивы с интерфейсом QSFP+ MSA и IEEE 802.3ba XLPPI электрическим.
Функции диагностик цифров доступны через интерфейс I2C, как определено QSFP+ MSA.
Спецификация
| Категория продукта | 40Gbase SWDM4 | P/N | GTQ-L08A4-02DC |
| Форм-фактор | QSFP+ | Скорость обработки данных | 41.2Gbps (4×10.3Gbps) |
| Расстояние связи | 440m@OM5/350m@OM4/240m@OM3 | Тип носителя | MMF |
| Длина волны (CH1-CH4) | 850nm, 880nm, 910nm, 940nm | Соединитель | Дуплекс LC |
| Напряжение тока электропитания | +3.3V (типичное) | Расход энергии | ≤ 3.5W |
| Тип передатчика | 850mm VCSEL | Тип приемника | PIN |
| Сила передатчика | -7,5 | +3dBm | Чувствительность приемника | < -9=""> |
| Коэффициент вымирания | > 2dB | DOM/DDM | поддержка |
| Окружающая среда | Работать: 0 к 70°C | Гарантия | 3 лет |
| Хранение: -40°C к 85°C | Уступчивый | CE/FCC/RoHS | |
| Протоколы | 40G локальные сети, SFF-8436, SFF-8636, MSA уступчивое | ||
Особенность
Применения
Оптически характеристики
| Charactoristics входного сигнала передатчика электрическое (TP1) |
Минута |
Типичный |
Макс |
Блоки |
Условия |
| Одиночный законченный допуск ввода напряжения | -0,3 | 4 | V | Сосланный на общее сигнала TP1 | |
| Допуск ввода напряжения единого режима AC | 15 | mV | RMS | ||
| Дифференциальная потеря возвращения входного сигнала | См. 86A.4.1.1 | dB | 10MHz к 11.1GHz | ||
| Diffrential к потере возвращения входного сигнала единого режима | 10 | dB | 10MHz к 11.1GHz | ||
| Допуск дрожания J2 | 0,17 | UI | |||
| Допуск дрожания J9 | 0,29 | UI | |||
| Допуск усушки ширины ИМПа ульс данных зависимый (DDPWS) |
0,07 |
UI |
|||
| Значения спецификации | |||||
|
Координаты маски глаза: X1, X2 Y1, Y2 |
0,11, 0,31 95 350 |
UI mV |
Ударьте Ratio=5E-5 |
||
| Сигнал VMA тарировки помехи | 850 | mV |
Пока калибрируя сигнал соответствия |
||
| Времена перехода сигнала тарировки помехи, 20% до 80% |
34 |
ps |
|||
| Charactoristics выходного сигнала приемника электрическое (TP4) |
Минута |
Типичный |
Макс |
Блок |
|
|
Законченное одиночное вывело наружу ряд допуска напряжения тока |
-0,3 |
4 |
V |
Сосланный для того чтобы просигнализировать общее |
|
| Напряжение тока выхода единого режима AC (RMS) | 7,5 | mV | |||
| Рассогласование прекращения на 1MHz | 5 | % | |||
| Дифференциал вывел наружу возвращенная потеря | См. 86A.4.2.1 | dB | 10MHz до 11,1 GHz | ||
| Потеря возвращения выхода единого режима | См. 86A.4.2.2 | dB | 10MHz до 11,1 GHz | ||
| Время перехода выхода, 20% до 80% | 28 | ps | |||
| Выход дрожания J2 | 0,42 | UI | |||
| Выход дрожания J9 | 0,65 | UI | |||
| Значения спецификации | |||||
|
Координаты маски глаза: X1, X2 Y1, Y2 |
0,29, 0,5 150 425 |
UI mV |
Ударьте ratio=5E-5 |
||
| Источник VMA помехи, каждая майна | 700 | mV | На TP1a | ||
| Времена перехода источника помехи, 20% до 80% | 37 | PS | На TP1a | ||
Электрические характеристики
| Charactoristics входного сигнала передатчика электрическое (TP1) |
Минута |
Типичный |
Макс |
Блоки |
Условия |
| Одиночный законченный допуск ввода напряжения | -0,3 | 4 | V | Сосланный на общее сигнала TP1 | |
| Допуск ввода напряжения единого режима AC | 15 | mV | RMS | ||
| Дифференциальная потеря возвращения входного сигнала | См. 86A.4.1.1 | dB | 10MHz к 11.1GHz | ||
| Diffrential к потере возвращения входного сигнала единого режима | 10 | dB | 10MHz к 11.1GHz | ||
| Допуск дрожания J2 | 0,17 | UI | |||
| Допуск дрожания J9 | 0,29 | UI | |||
| Допуск усушки ширины ИМПа ульс данных зависимый (DDPWS) |
0,07 |
UI |
|||
| Значения спецификации | |||||
|
Координаты маски глаза: X1, X2 Y1, Y2 |
0,11, 0,31 95 350 |
UI mV |
Ударьте Ratio=5E-5 |
||
| Сигнал VMA тарировки помехи | 850 | mV |
Пока калибрируя сигнал соответствия |
||
| Времена перехода сигнала тарировки помехи, 20% до 80% |
34 |
ps |
|||
| Charactoristics выходного сигнала приемника электрическое (TP4) |
Минута |
Типичный |
Макс |
Блок |
|
|
Законченное одиночное вывело наружу ряд допуска напряжения тока |
-0,3 |
4 |
V |
Сосланный для того чтобы просигнализировать общее |
|
| Напряжение тока выхода единого режима AC (RMS) | 7,5 | mV | |||
| Рассогласование прекращения на 1MHz | 5 | % | |||
| Дифференциал вывел наружу возвращенная потеря | См. 86A.4.2.1 | dB | 10MHz до 11,1 GHz | ||
| Потеря возвращения выхода единого режима | См. 86A.4.2.2 | dB | 10MHz до 11,1 GHz | ||
| Время перехода выхода, 20% до 80% | 28 | ps | |||
| Выход дрожания J2 | 0,42 | UI | |||
| Выход дрожания J9 | 0,65 | UI | |||
| Значения спецификации | |||||
|
Координаты маски глаза: X1, X2 Y1, Y2 |
0,29, 0,5 150 425 |
UI mV |
Ударьте ratio=5E-5 |
||
| Источник VMA помехи, каждая майна | 700 | mV | На TP1a | ||
| Времена перехода источника помехи, 20% до 80% | 37 | PS | На TP1a | ||
Спецификации цифров диагностические контролируя
| Параметры | Блок | Спецификация |
| Монитор температуры | °C | ± 3 |
| Монитор напряжения тока | V | ± 5% |
| Монитор I_bias | мамы | ± 10% |
| Полученный монитор силы (Rx) | dB | ± 3,0 |
| Передайте монитор силы (Tx) | dB | ± 3,0 |
Механические размеры
