Подробная информация о продукте:
|
| Название продукта: | 10G eLR20 | Скорость обработки данных: | 10Gbps |
|---|---|---|---|
| Форм-фактор: | SFP+ | длина волны: | 1310nm |
| Компоненты: | DFB+PIN | Передача: | 20km |
| Соединитель: | Двойн-LC | Ключевые слова: | ELR 20KM SFP+ 10G, подгоняло 10GBASE LR20 |
| Выделить: | Волокно SMF одиночного режима SFP+,волокно SMF одиночного режима 1310nm,Модуль DDM 20km sfp |
||

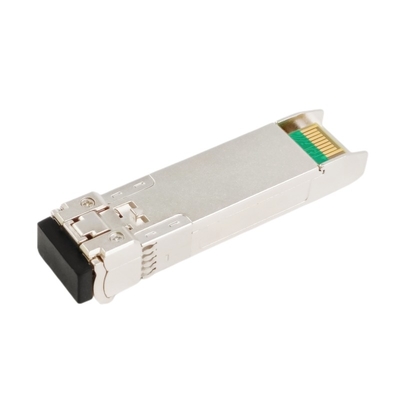

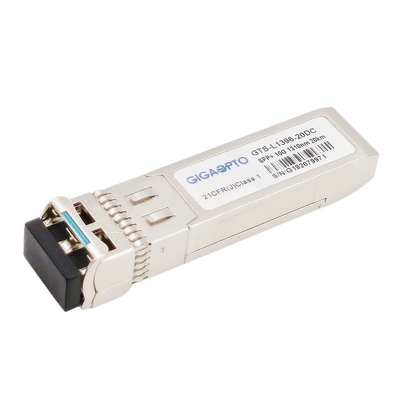

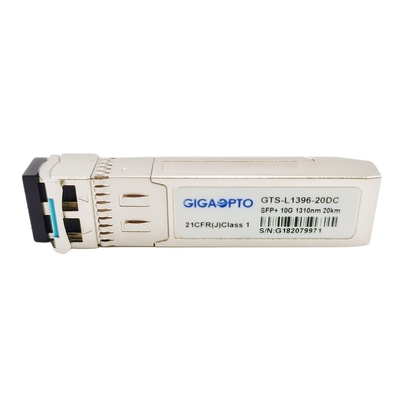

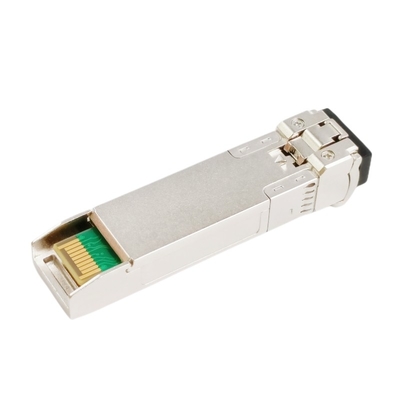

DOM LC модуля приемопередатчика eLR 20km SMF SFP+ 10G
Описание
Модуль приемопередатчика eLR 10G конструирован для пользы в связях до 20km локальных сетей 10 гигабит над двойным волокном одиночного режима стренги (SMF) с соединителем LC двухшпиндельным. Они уступчивы с SFF-8431, SFF-8432 и IEEE 802.3ae.
10G приемопередатчик eLR SFP+ состоит из 2 разделов: раздел передатчика использует множественный лазер колодца DFB суммы 1310nm и лазер класса 1 уступчивый согласно международной норме бесопасности IEC-60825, приемник раздел использует интегрированный предусилитель детектора InGaAs (IDP) установил в оптически заголовке и ограничиваясь пост-усилителе IC.
Контроль диагностик цифров доступен через двухпрободный последовательный интерфейс, как замечено в SFF-8472.
Отличающ потреблением и быстрым ходом низкой мощности, этот приемопередатчик 10G SFP+ идеален для переключателей локальных сетей 10 гигабит (10GbE), маршрутизаторов, карт сетевого интерфейса (NICs) и конвертеров средств массовой информации, etc.
Каждый приемопередатчик 100% оптически проверенный и испытанный перед грузить.
Спецификация
| Упаковка | Положительная величина SFP | Тариф данных | 10G |
| Разбивочная длина волны | 1310nm | Максимальная достигаемость | 20km |
| Тип соединителя | Двойн-LC | Тип волокна | SMF |
| Тип LD | Лазер DFB | Тип приемника | PIN |
| Сила TX | -6 | +1dBm | Чувствительность RX | <-14> |
| Сил-бюджет | 8.4dB | Коэффициент вымирания | >3.5dB |
| Расход энергии | ≤1.0W | Перегрузка RX | >0.5dBm |
| Поддержка DOM | Поддержанный | Диапазон температур | Com. |
| OEM/ODM | Поддержанный | Гарантия | 36 месяцев |
| Протоколы | IEEE 802.3ae, SFF-8472, SFF-8431, SFF-8432, SFP+ MSA уступчивое, CPRI, eCPRI | ||
Особенности
Применение
Стандарты
Электрические и оптически характеристики
| Электрические характеристики | ||||||
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания |
| Течение полной поставки | ICC | 300 | мамы | |||
| Передатчик | ||||||
| Ввод напряжения передатчика дифференциальный | 180 | 1200 | mV | |||
| Tx_Fault вывело наружу напряжение тока - максимум | VOH | 2,4 | Vcc | V | LVTTL | |
| Tx_Fault вывело наружу напряжение тока - низкий уровень | VOL. | 0 | 0,4 | V | LVTTL | |
| Ввод напряжения Tx_Disable - высокий | VIH | 2 | Vcc | V | LVTTL | |
| Ввод напряжения Tx_Disable - низкий | VIL | 0 | 0,8 | V | LVTTL | |
| Импеданс входного сигнала дифференциальный | 90 | 100 | 110 | Ω | ||
| Приемник | ||||||
| Напряжение тока дифференциального выхода приемника | 300 | 850 | mV | |||
| Электрические характеристики | ||||||
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания |
| ЛОС вывело наружу напряжение тока - максимум | VOH | 2,4 | Vcc | V | LVTTL | |
| ЛОС вывело наружу напряжение тока - низкий уровень | VOL. | 0 | 0,4 | V | LVTTL | |
| Импеданс выхода дифференциальный | 90 | 100 | 110 | Ω | ||
| Характеристики оптически передатчика | ||||||
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания |
| Сила средней выработки | POUT | -6 | +1 | dBm | ||
| Разбивочная длина волны | λc | 1290 | 1310 | 1330 | nm | |
| Спектральная ширина (- 20dB) | ∆λ | 1 | nm | |||
| Бортовой коэффициент подавления режима | SMSR | 30 | dB | |||
| Коэффициент вымирания | ER | 3,5 | dB | |||
| Относительный шум интенсивности | RIN | -128 | dB/Hz | |||
| Оптически время подъема/падения | TR/TF | 28 | 50 | ps | ||
| Штраф передатчика и рассеивания | TDP | 3,2 | dB | |||
| Передатчик С силы | POFF | -45 | dBm | |||
| Диаграмма глаза выхода | Исполняет с IEEE802.3ae | |||||
| Характеристики оптически приемника | ||||||
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания |
| Разбивочная длина волны | λc | 1260 | 1610 | nm | ||
| Чувствительность приемника | PSEN | -14,4 | dBm | 1 | ||
| Сила сатурации входного сигнала (перегрузка) | PSAT | 0,5 | dBm | |||
| Отражение приемника | -12 | dB | ||||
| ЛОС Де-утверждает уровень | LOSD | -17 | dBm | |||
| ЛОС утверждает уровень | LOSA | -30 | dBm | |||
| Гистерезис ЛОС | HYS | 0,5 | 6 | dB | ||
Примечание 1. измеренное с PRBS231-1 картиной, @10.3125Gbps, ER=4dB, BER=1x10-12.
План пакета
Размеры в миллиметрах. Все размеры ±0.1mm если не указано иное. (Блок: mm)
