Подробная информация о продукте:
|
| Название продукта: | QSFP 40GBASE-LR4L | Битрейт: | 40Gbps |
|---|---|---|---|
| длина волны: | 1310nm CWDM (1270nm-1330nm) | Тип волокна: | SMF |
| Тип LD/PD: | DFB/PIN | Передача: | 2km |
| Соединитель: | Дуплекс LC | Гарантия: | 36-month |
| Самое интересное: | QSFP+ 40GbE LR4L для DOM штепсельной розетки 2km LC | ||
| Выделить: | Приемопередатчик стекловолокна QSFP+,Приемопередатчик стекловолокна DOM,Приемопередатчик волокна LC |
||

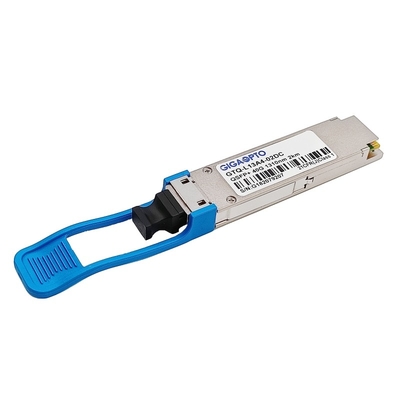

DOM QSFP+ 40GBASE-LR4L 1310nm 2km модуль приемопередатчика LC SMF оптически для локальных сетей и центра данных
Описание
Приемопередатчик GTQ-L13A4-02DC QSFP LR4 Lite Gigaopto модуль конструированный для коммуникационных программ оптической связи 2km. Дизайн уступчив к 40GBASE-LR4 стандарта IEEE P802.3ba.
Модуль преобразовывает 4 канала входных сигналов электрических данных 10.3125Gb/s до 4 сигнала CWDM оптически, и передает по мультиплексу их в одиночный канал для оптически передачи 40Gb/s. Обратно, на стороне приемника, модуль оптически demultiplexes входной сигнал 40Gb/s в 4 сигнала каналов CWDM, и преобразовывает их до 4 данного по выхода канала электрических.
Центральные длины волны 4 каналов CWDM 1271, 1291, 1311 и 1331nm как члены решетки длины волны CWDM определенной в ITU-T G.694.2. Оно содержит двухшпиндельный соединитель LC для оптически интерфейса и контактный разъем 38 для электрического интерфейса. Для того чтобы уменьшить оптически систему рассеивания в долгосрочной перспективе, однорежимное волокно (SMF) должно быть приложено в этом модуле.
Продукт конструирован с форм-фактором, оптически/электрическим соединением и цифровым диагностическим интерфейсом согласно согласованию Мульти-источника QSFP+ (MSA). Он был конструирован для того чтобы соотвествовать самые жесткие внешние эксплуатационные режимы включая температуру, влажность и взаимодействие EMI.
Спецификация
| Пакет | QSFP | Скорость данных | 41.2Gbps (4×10.3Gbps) |
| Разбивочная длина волны | 1310nm CWDM | Максимальная достигаемость | 2km |
| Интерфейс | Дуплекс LC | Тип волокна | SMF |
| Тип передатчика | DFB | Тип приемника | PIN |
| Сила TX в майну | -7~2.3dBm | Чувствительность RX в майну | <-11> |
| Сил-бюджет | 4.5dB | Перегрузка RX | >2.3dBm |
| Диссипация силы | ≤3.5W | Коэффициент вымирания | >3.5dB |
| Хозяин FEC | Поддержанный | Коэффициент ошибки бита (BER) | 1E-12 |
| DOM | Поддержанный | Рабочая температура | 0 к 70°C (32 к 158°F) |
| OEM/ODM | Поддержанный | BTMF | 5,000,000Hours |
| Протоколы | 40G локальные сети, канал волокна Infiniband, SATA/SAS3, MSA уступчивое | ||
Особенности
Применение
Стандарт
Электротехнические условия
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания |
| Расход энергии | 3,5 | W | ||||
| Поставка настоящая | Icc | 1,1 | ||||
| Время начинания включения питания приемопередатчика | 2000 | госпожа | 1 | |||
| Передатчик (каждая майна) | ||||||
| Одно-законченный допуск ввода напряжения (примечание 2) | -0,3 | 4,0 | V | Сосланный на сигнал TP1 | ||
| Допуск ввода напряжения единого режима AC | 15 | mV | RMS | |||
| Дифференциальный ввод напряжения | 50 | mVpp | LOSA | |||
| Порог качания | Порог | |||||
| Дифференциальное качание ввода напряжения | Zin, pp | 190 | - | 700 | mVpp | - |
| Дифференциальное входное комплексное сопротивление | Zin | 90 | 100 | 110 | ом | - |
| Приемник (каждая майна) | ||||||
| Одно-законченное напряжение тока выхода | -0,3 | 4,0 | V | Сосланный для того чтобы просигнализировать общее | ||
| Напряжение тока выхода единого режима AC | 7,5 | mV | RMS | |||
| Качание напряжения тока дифференциального выхода | Zout, pp | 300 | 850 | mVpp | ||
| Импеданс дифференциального выхода | Zout | 90 | 100 | 110 | ом | |
Оптически характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания |
|
Длина волны майны |
L0 | 1264,5 | 1271 | 1277,5 | nm | |
| L1 | 1284,5 | 1291 | 1297,5 | nm | ||
| L2 | 1304,5 | 1311 | 1317,5 | nm | ||
| L3 | 1324,5 | 1331 | 1337,5 | nm | ||
| Передатчик | ||||||
| SMSR | SMSR | 30 | dB | |||
| Полная средняя сила старта | PT | 8,3 | dBm | |||
| Средняя сила старта, каждая майна | PAVG | -7,0 | 2,3 | dBm | ||
| OMA, каждая майна | POMA | -6,0 | 3,5 | dBm | 1 | |
| Разница в силе старта между всеми 2 майнами (OMA) | Ptx, разница | 6,5 | dB | |||
|
Сила старта в OMA минус штраф передатчика и рассеивания (TDP), каждая майна |
-6,8 |
dBm |
||||
| TDP, каждая майна | TDP | 2,6 | dB | |||
| Коэффициент вымирания | ER | 3,5 | dB | |||
| RIN20OMA | RIN | -128 | dB/Hz | |||
| Оптически допуск возвращенной потери | TOL | 20 | dB | |||
| Отражение передатчика | RT | -12 | dB | |||
| Маска глаза {X1, X2, X3, Y1, Y2, Y3} | {0,25, 0,4, 0,45, 0,25, 0,28, 0,4} | 2 | ||||
| Средний передатчик выключения старта, каждая майна | Poff | -30 | dBm | |||
| Приемник | ||||||
| Порог повреждения, каждая майна | THd | 4,5 | dBm | 3 | ||
| Полное среднее получить силу | 8,3 | dBm | ||||
| Среднее получает силу, каждую майну | -11,6 | 2,3 | dBm | |||
| Получите силу (OMA), каждую майну | 3,5 | dBm | ||||
| Чувствительность приемника (OMA), каждая майна | SEN | -11,5 | dBm | |||
| ЛОС утверждает | LOSA | -28 | dBm | |||
| ЛОС Deassert | LOSD | -15 | dBm | |||
| Гистерезис ЛОС | LOSH | 0,5 | dB | |||
| Частоты отсечки dB приемника электрическая 3 верхних, каждая майна | Fc | 12,3 | GHz | |||
Примечание:
1. Даже если TDP < 1="" dB="">
2. См. диаграмму 2 ниже.
3. Приемник будет допустить, без повреждения, непрерывное подвержение к модулируемому оптически входному сигналу имея этот уровень силы на одной майне. Приемник не должен работать правильно на этой силе входного сигнала.
4. Измеренный с сигналом теста прилегания на входном сигнале приемника для BER = 1x10-12.
5. Вертикальный штраф закрытия глаза и усиленное дрожание глаза условия испытаний для измерять усиленную чувствительность приемника. Они нет характеристик приемника.
Совместимость
Приемопередатчики Gigaopto оптически 100% совместимое со всеми главными брендами переключателя и не причинят повреждение к приборам OEM.
Для обеспечения качества и совместимости наших продуктов, каждый продукт быть осторожным испытани по соответствуя оборудование перед доставкой к клиентам.
Для этой совместимости GTQ-L13A4-02DC, пожалуйста см. таблица корреспонденции P/N. Если бренд и номер детали вы ищете не перечислены ниже, пожалуйста позволяют нам знать и, то мы будем услажены для того чтобы обеспечить вас с больше деталей.
| Соответствуя совместимые бренд/номер детали | |||
| Бренд | Номер детали | Бренд | Номер детали |
| Gigaopto | GTQ-L13A4-02DC | Ость | QSFP-40G-LRL4 |
| Cisco | WSP-Q40GLR4L | HW | 02311YVB |
| Весьма | 10334 | Можжевельник | JNP-QSFP-40GE-IR4 |
| HPE H3C | JL286A | Парча | 40G-QSFP-LR4L |
| D-связь | DEM-QX02Q-IR4 | Mellanox | MC2210511-IR4 |
| Сети F5 | F5-UPG-QSFP+IR4 | Fortinet | FG-TRAN-QSFP+IR |
| Avago | QSFP-40GE-IR4 | Сети Пало-Альто | PAN-40G-QSFP-LX4 |
| H3C | QSFP-40G-LR4L-WDM1300 | MikroTik | Q+31DLC2D |
| Объединенное Telesis | QSFPIR4 | Chelsio | SM40G-IR |
| Кра-ядр | ET6401-IR4 | MRV | QSFP-40G-IR |
| Intel | QSFP-IR4-40G | Ciena | QSFP-40GE-IR4 |
| Контрольный пункт | CPAC-TR-40IR-SSM160-QSFP-C | AvayA | AA1404001-E6 |
Размеры пакета
Модуль конструирован для того чтобы быть жалобой со спецификацией QSFP+ MSA. Размеры пакета определены в SFF-8436.
Для больше из наших серий приемопередатчика QSFP+ 40GBASE, пожалуйста см. следующая форма
| P/N | Описание | Длина волны | Достигаемость | TX/RX | Сила TX (dBm) | Rx Sens. (dBm) | Соединитель |
| GTQ-M85A4-02DC | 40G SR4 | 850nm | 150m | VCSEL/PIN | -7.6~2.4 | <-9> | MTP/MPO-12 |
| GTQ-B08A4-02DC | 40G СТАРШИЙ BiDi | 850/900nm | 150m | VCSEL/PIN | -4~5 | <-11> | LC |
| GTQ-B08A4-04DC | 40G eSR4 | 850nm | 300m | VCSEL/PIN | -7.5~0 | <-11> | MTP/MPO-12 |
| GTQ-M13A4-02DC | 40G PSM IR4 | 1310nm | 1.4km | DFB/PIN | -5.5~+1.5 | <-11> | MTP/MPO-12 |
| GTQ-L13A4-M2DC | 40GBASE-UNIV | 1310nm | 150m/2km | DFB/PIN | -7~4.3/-10~2.3 | <-10> | LC |
| GTQ-L13A4-02DC | 40G LR4 Lite | 1310nm CWDM | 2km | DFB/PIN | -7~2.3 | <-11> | LC |
| GTQ-M13A4-10DC | 40G LR4 | 1310nm CWDM | 10km | DFB/PIN | -7~2.3 | <-11> | LC |
| GTQ-M13A4-10DC | 40G PSM4 | 1310nm | 10km | DFB/PIN | -6~-1 | <-14> | MTP/MPO-12 |
| GTQ-M13A4-20DC | 40G eLR4 | 1310nm CWDM | 20km | DFB/PIN | -4.5~2.3 | <-12> | LC |
| GTQ-B13A4-40DC | 40G ER4 | 1310nm CWDM | 40km | DFB/APD | -2.7~4.5 | <-21> | LC |
| GTQ-M13A4-02DC | 40G PSM4 Lite | 1310nm | 2km | DFB/PIN | -6~-1 | <-14> | MTP/MPO-12 |
| GTQ-B13A4-30DC | 40G ER4 Lite | 1310nm CWDM | 30km | DFB/APD | -3.7~4.5 | <-18> | LC |
