Подробная информация о продукте:
|
| Тип формы: | 1x9 | Тариф данным по Макс: | 1.25Gbps |
|---|---|---|---|
| Максимальная достигаемость: | 0.55KM | Длина волны центра: | 850nm |
| Оптически компоненты: | VCSEL 850nm | Соединитель: | Двухшпиндельный SC, ST, FC |
| Режим волокна: | Мультимодный | Ключевые слова: | 1x9 1.25Gbps 850nm 550m, 1x9 оптически приемопередатчик, 1.25G 1x9 мультимодное |
ST FC 850nm MMF 550m LVPECL PECL SC дуплекса модуля приемопередатчика 1.25Gbps 1x9
Описание
Приемопередатчик серии GT9-L0812-02x GIGAOPTO мультимодный низкая мощность, модуль высокой эффективности для двухнаправленных серийных оптически передач данных такие локальные сети гигабита и канал волокна. Приемопередатчики 1x9 поддерживают максимальный тариф данных 1.25Gb/s, конструированный для многорежимного волокна и работают на номинальной длине волны 850nm с максимальной дальностью передачи 550m.

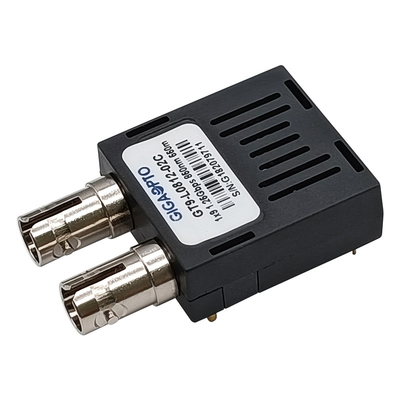

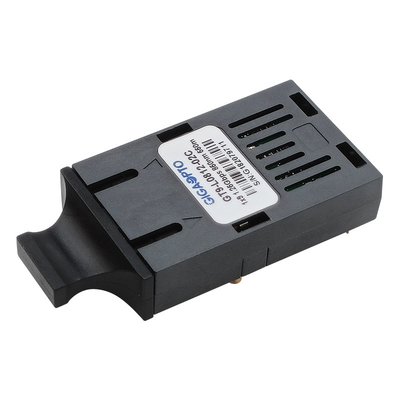

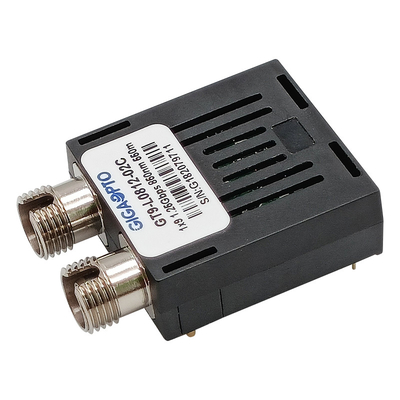

Приемопередатчик 1x9 состоит из 3 разделов: подсистемы передатчика и приемника оптически, электрическая подсистема, и снабжение жилищем пакета которое включает штепсельная розетка двухшпиндельный соединитель SC или ST или FC.
Спецификация
| Упаковка продукта | 1x9 | Максимальные данные классифицируют (Gbps) | 1.25Gb/s |
| Оптически соединитель | Двухшпиндельный SC, FC, ST | Достигаемость | 550m |
| DDM/DOM | Никакой | Средства массовой информации | Многорежимное волокно |
| Разбивочная длина волны | 850nm | Температура | 0 к 70°C (32 к 158°F) |
| Паяя температура | <260> | Напряжение тока электропитания | 3.3V или 5V |
| Тип лазера | VCSEL | Тип PD | PIN |
| Сила передатчика | -9 | dBm -3 | Чувствительность | <-18dbm> |
| ER | >9dB | Перегрузка | >-3dBm |
| Протоколы | IEEE802.3z, SFF-8472, ITU-T G.957 | ||
Особенности
Применение
Упорядочение информации
| Номер детали | Описание |
| GT9-L0812-02C | модуль приемопередатчика 1x9, 1.25Gbps, SC, Multi режим 850nm 550m, 3.3V/5V, 0 к 70°C |
| GT9-L0812-02CF | модуль приемопередатчика 1x9, 1.25Gbps, FC, Multi режим 850nm 550m, 3.3V/5V, 0 к 70°C |
| GT9-L0812-02CT | модуль приемопередатчика 1x9, 1.25Gbps, ST, Multi режим 850nm 550m, 3.3V/5V, 0 к 70°C |
| GT9-L0812-02I | модуль приемопередатчика 1x9, 1.25Gbps, SC, Multi режим 850nm 550m, 3.3V/5V, -40 к 85°C |
| GT9-L0812-02IF | модуль приемопередатчика 1x9, 1.25Gbps, FC, Multi режим 850nm 550m, 3.3V/5V, -40 к 85°C |
| GT9-L0812-02IT | модуль приемопередатчика 1x9, 1.25Gbps, ST, Multi режим 850nm 550m, 3.3V/5V, -40 к 85°C |
| GT9-L0812-02C3 | модуль приемопередатчика 1x9, 1.25Gbps, SC, Multi режим 850nm 550m, 3.3V, 0 к 70°C |
| GT9-L0812-02CF3 | модуль приемопередатчика 1x9, 1.25Gbps, FC, Multi режим 850nm 550m, 3.3V, 0 к 70°C |
| GT9-L0812-02CT3 | модуль приемопередатчика 1x9, 1.25Gbps, ST, Multi режим 850nm 550m, 3.3V, 0 к 70°C |
| GT9-L0812-02I3 | модуль приемопередатчика 1x9, 1.25Gbps, SC, Multi режим 850nm 550m, 3.3V, - 40 к 85°C |
| GT9-L0812-02IF3 | модуль приемопередатчика 1x9, 1.25Gbps, FC, Multi режим 850nm 550m, 3.3V, - 40 к 85°C |
| GT9-L0812-02IT3 | модуль приемопередатчика 1x9, 1.25Gbps, ST, Multi режим 850nm 550m, 3.3V, -40 к 85°C |
| GT9-L0812-02C5 | модуль приемопередатчика 1x9, 1.25Gbps, SC, Multi режим 850nm 550m, 5V, 0 к 70°C |
| GT9-L0812-02CF5 | модуль приемопередатчика 1x9, 1.25Gbps, FC, Multi режим 850nm 550m, 5V, 0 к 70°C |
| GT9-L0812-02CT5 | модуль приемопередатчика 1x9, 1.25Gbps, ST, Multi режим 850nm 550m, 5V, 0 к 70°C |
| GT9-L0812-02I5 | модуль приемопередатчика 1x9, 1.25Gbps, SC, Multi режим 850nm 550m, 5V, -40 к 85°C |
| GT9-L0812-02IF5 | модуль приемопередатчика 1x9, 1.25Gbps, FC, Multi режим 850nm 550m, 5V, -40 к 85°C |
| GT9-L0812-02IT5 |
модуль приемопередатчика 1x9, 1.25Gbps, ST, Multi режим 850nm 550m, 5V, -40 к 85°C |
Определение Pin
Типичная цепь применения
Примечание 1: Рабочий потенциал: 3.3V
Примечание 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
План пакета
Размеры в миллиметрах. Все размеры ±0.1mm если не указано иное. (Блок: mm)
