Подробная информация о продукте:
|
| Название продукта: | Активное собрание оптического кабеля | Тариф данных: | 100G к 4x25G |
|---|---|---|---|
| Тип: | QSFP28 + SFP28 | Активный или пассивный: | Активный |
| Температура: | Реклама | Гарантия: | 3-летний |
| Ключевые слова: | 100G QSFP28 к 4x SFP28 AOC | ||
| Выделить: | Активный оптический кабель SFP28,Оптический кабель проламывания активный,кабель 100G QSFP28 |
||

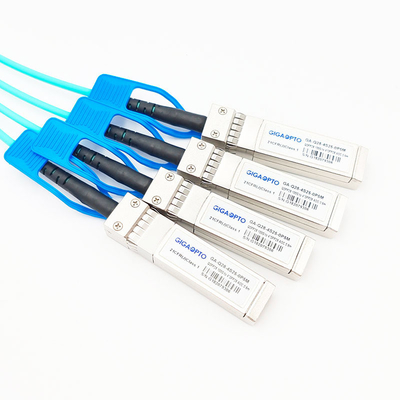

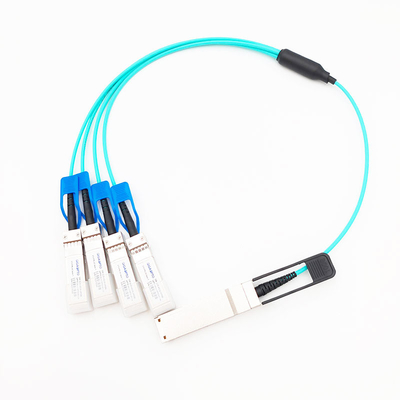

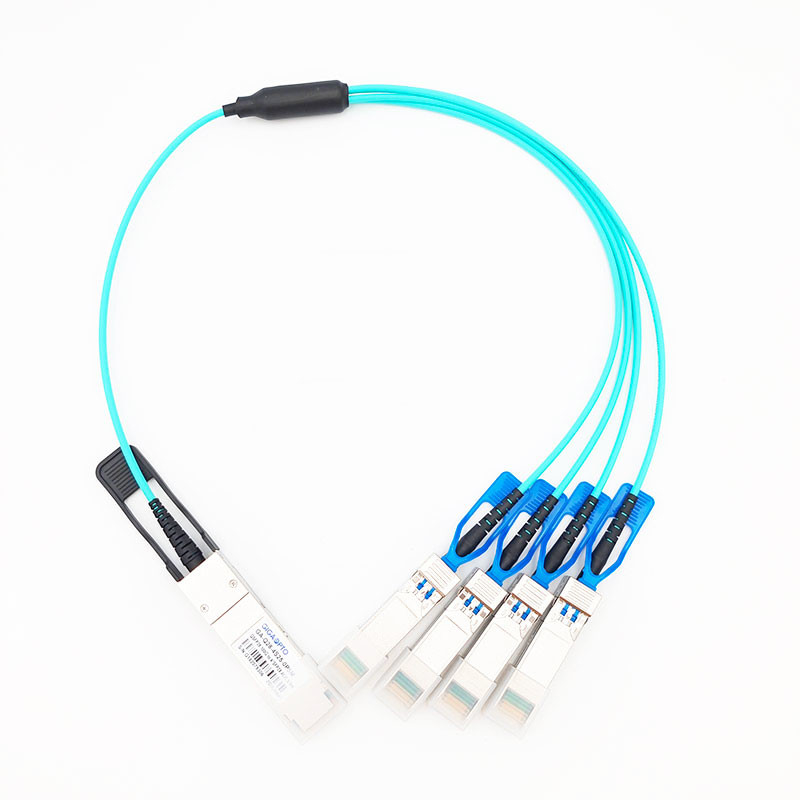

Это 100G проламывание AOC параллельный активный оптический кабель 4*25Gbps для данных, хранения, и интер-взаимодействия HPC. Оно снабжает соединение порта 100G QSFP28 на одном конце и 4 порта 25G SFP28 на другом конце.
Функциональная спецификация
| Название продукта | 100G разветвитель 4*25G AOC | Тариф данных (Gbps) | 103.125Gbps |
| Соединитель a | QSFP28 | Соединитель b | SFP28 |
| Разбивочная длина волны | 850nm | Тип волокна | Aqua OM3/OM4 |
| Длина волокна | 0.5m до 100m | DOM/DDM | Поддержка |
| Температура | Работать: 0°C к 70°C | Материал куртки | OFNP |
| Хранение: -40°C к 85°C | Минимальный радиус загиба | 7.5mm | |
| Диссипация силы | < 2=""> | Электропитание (типичное) | 3.3V |
| Протоколы | локальные сети 25/100G | Целостность данных | BER 1E-12 |
| Поддержка Мульти-поставщика | QSFP28 MSA | Соответствие | SFF-8431, SFF-8436, RoHS |
| MTBF | 1,000,000Hours | Гарантия | 36 месяцев |
| Применение | IEEE 802.3bm 100GBASE-SR4 IEEE 802.3by 25GBASE-SR InfiniBand SDR/DDR/QDR Группы высокопроизводительных вычислений (HPC) Серверы, переключатели, хранение и переходники карты хозяина |
||
Описание
GA-Q28-4S25-001M 100G QSFP28 Gigaopto к профессионалам ИТ предложения оптических кабелей проламывания 4x 25G SFP28 активным (AOCs) рентабельное решение соединения для сливать 100G QSFP28 и 25G SFP28 включило хост-адаптеры, переключатели и серверы.
Для типичных применений, потребители могут установить это проламывание или кабель splitter между доступным портом QSFP28 на переключателе 100GE и питанием до 4 SFP28 в верхней части потока включил переключатели 25GE.

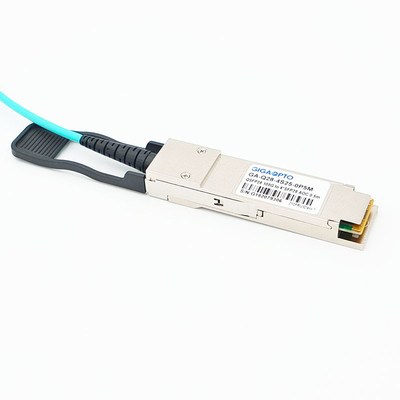

Каждый кабель отличает одиночным соединителем SFF-8436 уступчивым QSFP28 расклассифицированным для 103Gb/s на одном конце и 4 соединителях SFF-8431 уступчивых SFP28 расклассифицированных для 25.78Gb/s каждого на другом конце.
Используя индустрию водя технологию VCSEL, предварительный новый дизайн свет-двигателя и согнуть нечувствительное многорежимное волокно, это AOC поставляет исключительные цену и значение представления для применений 25GbE и 100GbE на расстояниях до 100 метров.
Упорядочение информации
| Номер детали | Описание |
| GA-Q28-4S25-001M | 100G QSFP28 к кабелю 1M разветвителя AOC 4x 25G SFP28 |
| GA-Q28-4S25-002M | 100G QSFP28 к кабелю 2M разветвителя AOC 4x 25G SFP28 |
| GA-Q28-4S25-003M | 100G QSFP28 к кабелю 3M разветвителя AOC 4x 25G SFP28 |
| GA-Q28-4S25-005M | 100G QSFP28 к кабелю 5M разветвителя AOC 4x 25G SFP28 |
| GA-Q28-4S25-007M | 100G QSFP28 к кабелю 7M разветвителя AOC 4x 25G SFP28 |
| GA-Q28-4S25-010M | 100G QSFP28 к кабелю 10M разветвителя AOC 4x 25G SFP28 |
| GA-Q28-4S25-015M | 100G QSFP28 к кабелю 15M разветвителя AOC 4x 25G SFP28 |
| GA-Q28-4S25-020M | 100G QSFP28 к кабелю 20M разветвителя AOC 4x 25G SFP28 |
| GA-Q28-4S25-025M | 100G QSFP28 к кабелю 25M разветвителя AOC 4x 25G SFP28 |
| GA-Q28-4S25-030M | 100G QSFP28 к кабелю 30M разветвителя AOC 4x 25G SFP28 |
| GA-Q28-4S25-050M | 100G QSFP28 к кабелю 50M разветвителя AOC 4x 25G SFP28 |
| Примечание | Длина кабеля смогла быть подгоняна к любой длине по мере необходимости. |
Особенности
Применение
Оптически и электрические характеристики
1. QSFP28: Измеренное состояние: Тариф 25.78125Gbps данным по канала, VRCCR=3.3V, PRBS31, рабочая температура 0~70℃ случая
| Параметр | Символ | Минута | Типичный | Макс | Блок |
| Передатчик | |||||
| Длина волны центра | λc | 840 | 850 | 860 | nm |
| Ширина RMS спектральная | σ | 0,65 | nm | ||
| Средняя сила старта, каждая майна | PAVG | -7,5 | -1 | +2,5 | dBm |
| Качание входного сигнала дифференциальное | Vin PP | 300 | 1100 | mV | |
| Импеданс входного сигнала дифференциальный | Zin | 90 | 100 | 110 | Ω |
| Коэффициент вымирания | ER | 2,0 | dB | ||
| Приемник | |||||
| Разбивочная длина волны | λc | 840 | 850 | 860 | nm |
| Вероятность битовых ошибок | BER | E-12 | |||
| Перегрузка приемника | PinMAX | 2,5 | dBm | ||
| Качание выхода дифференциальное | Vout PP | 500 | 800 | mV | |
| Импеданс выхода дифференциальный | Zout | 90 | 100 | 110 | Ω |
Измеренное состояние 2.SFP28: Тариф 25.78125Gbps данным по канала, VRCCR=3.3V, PRBS31, рабочая температура 0~70℃ случая
| Параметр | Символ | Минута | Типичный | Макс | Блок |
| Передатчик | |||||
| Длина волны центра | λc | 840 | 850 | 860 | nm |
| Ширина RMS спектральная | σ | 0,65 | nm | ||
| Средняя сила старта, каждая майна | PAVG | -7,5 | -1 | +2,5 | dBm |
| Качание входного сигнала дифференциальное | Vin PP | 300 | 1100 | mV | |
| Импеданс входного сигнала дифференциальный | Zin | 90 | 100 | 110 | Ω |
| Коэффициент вымирания | ER | 2,0 | dB | ||
| Приемник | |||||
| Разбивочная длина волны | λc | 840 | 850 | 860 | nm |
| Вероятность битовых ошибок | BER | E-12 | |||
| Перегрузка приемника | PinMAX | 2,5 | dBm | ||
| Качание выхода дифференциальное | Vout PP | 500 | 800 | mV | |
| Импеданс выхода дифференциальный | Zout | 90 | 100 | 110 | Ω |
Совместимость
Оптические кабели Gigaopto активные 100% совместимое с много известных брендов переключателя и не причинят повреждение к приборам OEM. Для обеспечения качества и совместимости наших продуктов, каждый продукт быть осторожным испытани по соответствуя оборудование перед доставкой к клиентам.
Для этой 100G совместимости разветвителя AOC, пожалуйста см. таблица корреспонденции P/N (например в длине 1m). Если бренд и номер детали вы ищете не перечислены ниже, пожалуйста позволяют нам знать и, то мы будем услажены для того чтобы обеспечить вас с больше деталей.
| Соответствуя совместимые бренд/номер детали | |||
| Совместимый бренд | Совместимый номер детали. | Совместимый бренд | Совместимый номер детали. |
| Gigaopto | GA-Q28-4S25-001M | Ость | AOC-Q-4S-100G-1M |
| Cisco | QSFP-4SFP25G-AOC1M | HW | AOC-Q28-S28-1M |
| Парча | 100G-Q28-S28-AOC-0101 | Можжевельник | JNP-100G-AOCBO-1M |
| H3C | QSFP28-4SFP28-AOC-1M | Весьма | Q-4S28AO01 |
| Mellanox | MFA7A50-C001 | ||
Механические размеры дизайна
вопросы и ответы
1.Can я имею различную совместимость для каждого конца оптических кабелей splitter 100G QSFP28 активных?
Да, поддержанный. мы предлагаем подгонянные двойные решения совместимости для активных оптических кабелей так, что вы сможете выбрать совместимость для каждого конца отдельно. Все вам перечислить вне спрошенные совместимые бренды.
