Подробная информация о продукте:
|
| Форм-фактор: | 1x9 | Тариф данных (Gbps): | 1.25Gbps |
|---|---|---|---|
| Длина кабеля: | 20km | длина волны: | TX1310nm/RX1550nm |
| Тип передатчика: | FP | Соединитель: | Двухшпиндельный SC, ST, FC |
| Тип волокна: | Волокно одиночного режима | Ключевые слова: | 1x9 1.25Gbps BiDi, 20km TX1310nm/RX1550nm |
| Выделить: | Приемопередатчик RX1550nm 1x9 оптически,Приемопередатчик BIDI 1x9 оптически,Приемопередатчик 20km SMF |
||
модуль одиночное SC/ST/FC LVPECL PECL приемопередатчика 1x9 BIDI 1.25Gbps 20km TX1310nm/RX1550nm SMF
Описание

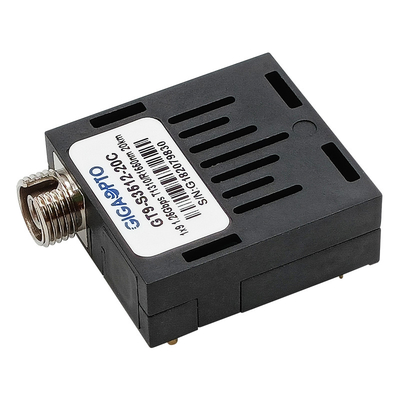

Приемопередатчики 1×9 серии GT9-S3512-20x GIGAOPTO двухнаправленные оптически высокопроизводительные и рентабельные модули одиночного режима для серийных коммуникационных программ оптической связи которые требуют тарифов данных 1.25Gbps. Они соответствующие для локальных сетей гигабита и применений канала волокна 1x. Приемопередатчик 1×9 поддерживает 1.25Gbps и дальность передачи до 20km с SMF используя передатчик 1310nm и приемник 1550nm через штепсельная розетка симплексный соединитель SC или ST или FC.
Приемопередатчик необходимо эксплуатировать в определенные пределы температуры и напряжения тока. Оптически порты модуля будут закончены с оптически соединителем или штепсельная вилка пыли.
Спецификация
| Упаковка продукта | BiDi 1x9 | Тариф данных (Mbps) | 1250Mbps |
| Соединитель | Одиночные SC, ST, или FC | Расстояние | 20km |
| DDM/DOM | Никакой | Средства массовой информации | SMF |
| Гарантия | 3 лет | Диапазон температур | 0 к 70°C (32 к 158°F) |
| Длина волны | 1310nm-TX/1550nm-RX | Подача напряжения | 3.3V или 5V |
| Температура хранения | -40 к 85°C | Icc | 300mA |
| Тип передатчика | FP | Тип приемника | PIN |
| Запущенная сила | -9 | -3dBm | RX SENS. | < -22dBm=""> |
| Коэффициент вымирания | >9dB | Сатурация | >-3dBm |
| Протоколы | Bellcore GR-253-CORE, ITU-T G.957 | ||
Особенности
Тип b: PIN Rx 1550nm DFB TX/1310nm
Применение
Упорядочение информации
| Номер детали | Описание |
| GT9-S3512-20C | модуль приемопередатчика 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V/5V, 0 к 70°C |
| GT9-S3512-20CF | модуль приемопередатчика 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V/5V, 0 к 70°C |
| GT9-S3512-20CT | модуль приемопередатчика 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V/5V, 0 к 70°C |
| GT9-S3512-20I | модуль приемопередатчика 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V/5V, -40 к 85°C |
| GT9-S3512-20IF | модуль приемопередатчика 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V/5V, -40 к 85°C |
| GT9-S3512-20IT | модуль приемопередатчика 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V/5V, -40 к 85°C |
| GT9-S3512-20C3 | модуль приемопередатчика 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V, 0 к 70°C |
| GT9-S3512-20CF3 | модуль приемопередатчика 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V, 0 к 70°C |
| GT9-S3512-20CT3 | модуль приемопередатчика 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V, 0 к 70°C |
| GT9-S3512-20I3 | модуль приемопередатчика 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 3.3V, - 40 к 85°C |
| GT9-S3512-20IF3 | модуль приемопередатчика 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 3.3V, - 40 к 85°C |
| GT9-S3512-20IT3 | модуль приемопередатчика 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 3.3V, -40 к 85°C |
| GT9-S3512-20C5 | модуль приемопередатчика 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 5V, 0 к 70°C |
| GT9-S3512-20CF5 | модуль приемопередатчика 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 5V, 0 к 70°C |
| GT9-S3512-20CT5 | модуль приемопередатчика 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 5V, 0 к 70°C |
| GT9-S3512-20I5 | модуль приемопередатчика 1x9, 1.25G BiDi TX1310nm/RX1550nm, SC, SMF, 20km, 5V, -40 к 85°C |
| GT9-S3512-20IF5 | модуль приемопередатчика 1x9, 1.25G BiDi TX1310nm/RX1550nm, FC, SMF, 20km, 5V, -40 к 85°C |
| GT9-S3512-20IT5 | модуль приемопередатчика 1x9, 1.25G BiDi TX1310nm/RX1550nm, ST, SMF, 20km, 5V, -40 к 85°C |
План пакета (блок: mm)
Сторона штепсельной розетки SC вывела наружу
Выход штепсельной розетки SC средний (PN плюс m для среднего выхода)
Сторона штепсельной розетки FC вывела наружу
Сторона штепсельной розетки ST вывела наружу
