Подробная информация о продукте:
|
| Название продукта: | SFP-8GFC-ZR | Максимальные расценки (Gbps): | 8.5Gbps |
|---|---|---|---|
| длина волны: | 1550nm | Максимальная достигаемость: | 80km |
| Компоненты: | EML/APD | Соединитель/польское: | Дуплексный ЖК/ПК |
| Temp: | 0 к 70°C | Сил-бюджет: | 24db |
| Ключевые слова: | Приемопередатчик 8GFC ZW SFP+, 8G FC 80km 1550nm | ||
| Выделить: | Модуль канала волокна 8GFC,модуль канала волокна 80km,Приемопередатчик ZW SFP+ |
||

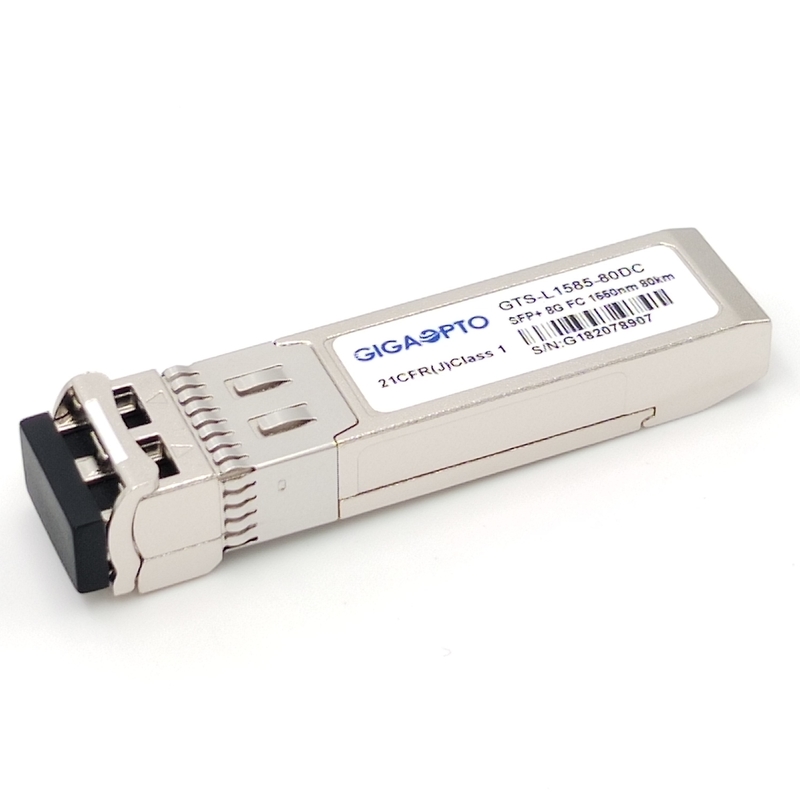

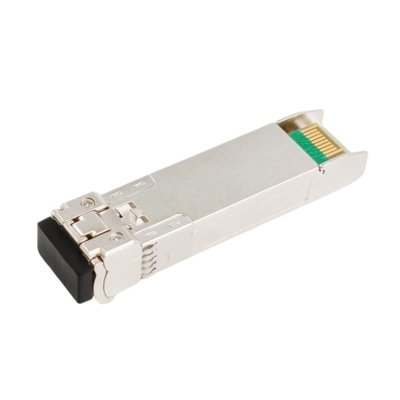

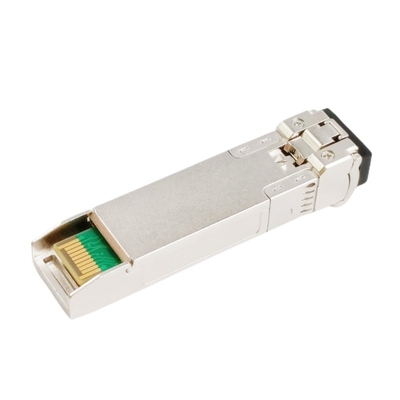

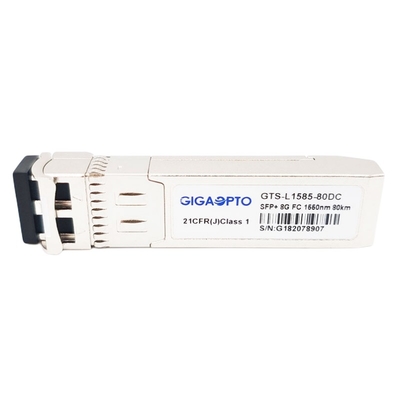

Модуль приемопередатчика 8GFC SFP+ 1550nm 80km оптически для канала и САН волокна
Описание
8GFC SFP+ Gigaopto оптически приемопередатчик GTS-L1585-80DC конструирован для применения взаимодействия канала волокна длинной волны 8Gb/s, его обеспечивает 8.5Gb/s объем до 80km над однорежимным волокном (SMF) путем использование длины волны 1550nm.
Раздел передатчика включает надежный охлаженный 1550nm лазер EML. И раздел приемника состоит из фотодиода PIN интегрированного с TIA. Все модули удовлетворяют требования к безопасности лазера класса i.
Этот приемопередатчик SFP+ ZW полно уступчив с согласованием Мульти-источника SFP+ (MSA) и стандартом FCIA FC-PI-4 800-SM-LC-L.
Функции диагностик цифров доступны через двухпрободный последовательный интерфейс, как замечено в SFF-8472, которое позволяет доступу в реальном времени к параметрам прибора работая как температура приемопередатчика, ток смещения лазера, переданная оптически сила, получили оптически силу и подачу напряжения приемопередатчика.
Спецификация
| Совместимый бренд | Парча | Категория | Канал SFP волокна |
| Номер детали | GTS-L1585-80DC | Бюджет силы | 24dBm |
| Тип формы | SFP+ | Тариф данным по Макс | 8.5Gb/s |
| Длина волны | 1550nm | Расстояние | 80km @ G.652 |
| Соединитель | Штепсельная розетка LC | Средства массовой информации | SMF |
| Тип передатчика | EML | Тип приемника | APD |
| Напряжение тока электропитания | 3.3V | Поставка настоящая | <450ma> |
| Сила TX | 0~5dBm | Чувствительность приемника | <-24dbm> |
| Коэффициент вымирания | >7.0dB | Перегрузка приемника | >-7.0dBm |
| Диапазон температур | 0 к 70°C (32 к 158°F) | Гарантия | 3 лет |
| OEM/ODM | Поддержанный | Диагностика цифров | Поддержка |
| Протоколы | MSA уступчивое | ||
Особенности
Применение
Оптически характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | ||
| Передатчик | ||||||||
| Длина волны центра | λc | 1530 | 1550 | 1565 | nm | |||
| Спектральная ширина (- 20dB) | Δλ | 1 | nm | |||||
| Коэффициент подавления Сторон-режима | SMSR | 30 | - | dB | ||||
| Сила средней выработки | Pout | 0 | 5,0 | dBm | 1 | |||
| Коэффициент вымирания | ER | 7,0 | dB | |||||
| Дифференциал качания ввода данных | VIN | 180 | 850 | mV | 2 | |||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | |||
|
Отключение TX |
Отключение | 2,0 | Vcc | V | ||||
| Позвольте | 0 | 0,8 | V | |||||
|
Недостаток TX |
Недостаток | 2,0 | Vcc | V | ||||
| Нормальный | 0 | 0,8 | V | |||||
| Приемник | ||||||||
| Длина волны центра | λc | 1260 | 1600 | nm | ||||
| Чувствительность приемника | -24,0 | dBm | 3 | |||||
| Перегрузка приемника | -7,0 | dBm | 3 | |||||
| ЛОС Де-утверждает | LOSD | -25,0 | dBm | |||||
| ЛОС утверждает | LOSA | -35 | dBm | |||||
| Гистерезис ЛОС | 0,5 | dB | ||||||
| Дифференциал качания вывода данных | Vout | 300 | 900 | mV | 4 | |||
|
ЛОС |
Высокий | 2,0 | Vcc | V | ||||
| Низкий уровень | 0,8 | V | ||||||
Примечание:
1. Оптически сила запущена в SMF.
2. Внутренне AC-соединенный и прекращенный входной сигнал PECL.
3. Измеренный с телевизионной испытательной таблицей @8.5Gbps PRBS 231-1, BER ≤1×10-12.
4. Внутренне AC-соединенный.
