Подробная информация о продукте:
|
| Название продукта: | 10GFC SFP LW | Максимальная скорость (Gbps): | 10.518Gbps |
|---|---|---|---|
| длина волны: | 1310nm | Передача: | 10km |
| Оптически компонент: | DFB/PIN | Интерфейс: | Двойной LC |
| DDMI: | Поддержанный | Температура: | -5 к 85°C (23 к 185°F) |
| Ключевые слова: | Приемопередатчик 10km 10GFC SFP+ | ||
| Выделить: | канал волокна 10G FC,Канал волокна SFP+ FC,Приемопередатчик канала волокна FC |
||
DOM LC SMF канала SFP+ 1310nm 10km волокна 10GFC
Описание

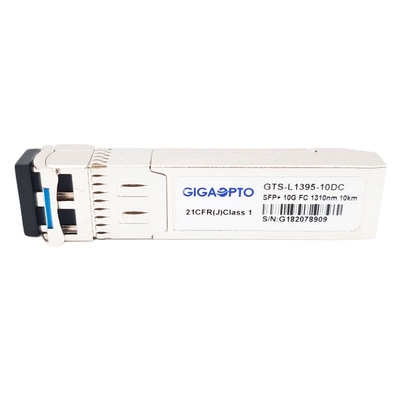

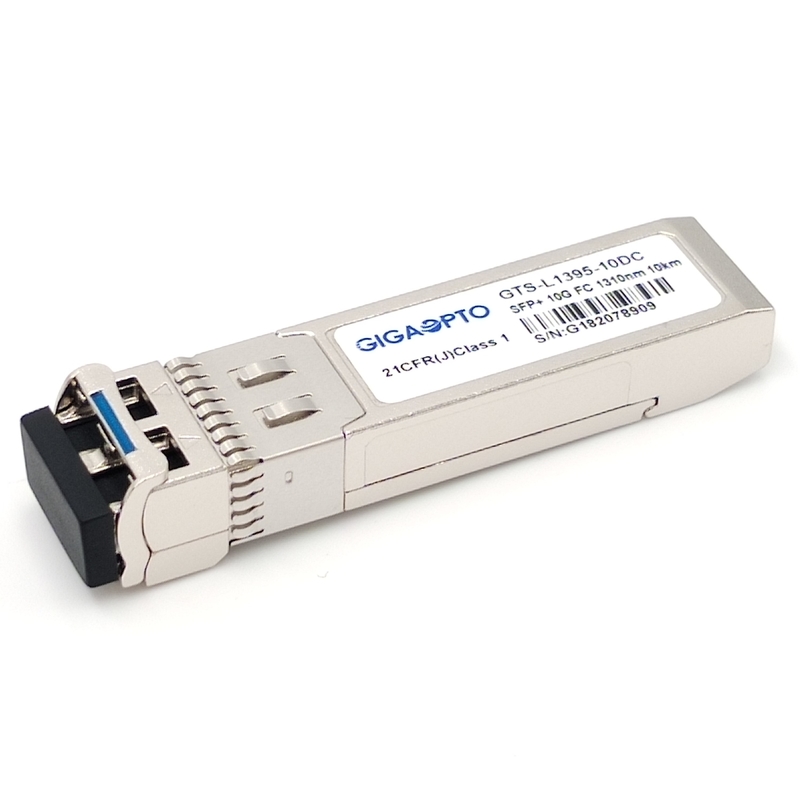

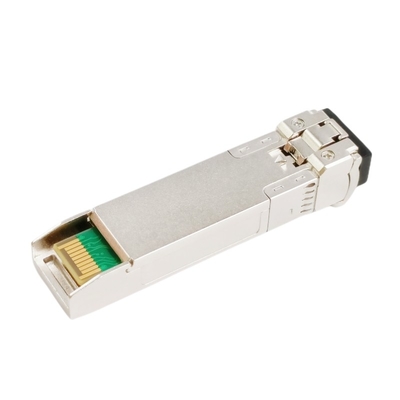

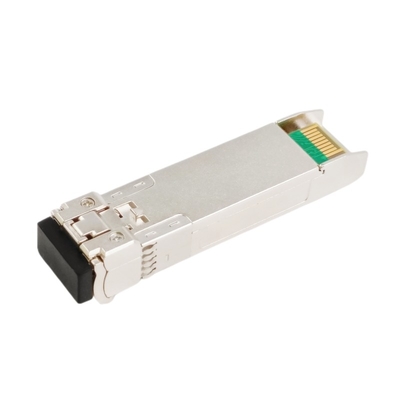

Приемопередатчик GTS-L1395-10DC Gigaopto отличает сильно надежным передатчиком 1310nm DFB и фотодетектором PIN в соединитель LC дуплекса оптически. Своя максимальная передача может достигнуть до 10km над волокном одиночного режима G.652 (SMF).
Оно конструировано для пользы в серийных применениях 10Gbps как SONET локальные сети STM64, 10Gigabit OC192/SDH и применения канала волокна 10Gbps. Он работает с одиночным электропитанием +3.3V. Приемопередатчик соответствует согласованию мульти-источника 10Gbps SFP+ (MSA).
Функции диагностик цифров доступны через двухпрободный последовательный интерфейс, как замечено в SFF-8472, которое позволяет доступу в реальном времени к параметрам прибора работая как температура приемопередатчика, ток смещения лазера, переданная оптически сила, получили оптически силу и подачу напряжения приемопередатчика.
Все модули продукты лазера класса 1 которые исполняют со стандартами FDA/CDRH и IEC-60825.
Спецификация
| Форм-фактор | SFP+ | Тариф данным по Макс | 10.51875Gbps |
| Длина волны | 1310nm | Максимальное расстояние кабеля | 10km |
| Соединитель | Дуплекс LC | Средства массовой информации | SMF |
| Тип передатчика | DFB 1310nm | Тип приемника | PIN |
| Сила TX | -6~0dBm | Чувствительность приемника | <-14> |
| Диапазон температур | -5 к 85°C (23 к 185°F) | Гарантия | 3 лет |
| OEM/ODM | Поддержанный | DOM | Поддержанный |
| Протоколы | CE, УПРАВЛЕНИЕ ПО САНИТАРНОМУ НАДЗОРУ ЗА КАЧЕСТВОМ ПИЩЕВЫХ ПРОДУКТОВ И МЕДИКАМЕНТОВ класса 1 и безопасность лазера IEC60825-1 уступчивые, RoHS, SFF-8431, SFP MSA | ||
| Вспомогательные программы |
Локальные сети 10GBASE-LR/10GBASE-LW канал волокна 10G переключатели и маршрутизаторы центра данных 10GbE |
||
Особенности
Применение
Оптически характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | ||
| Передатчик | ||||||||
| Длина волны центра | λc | 1270 | 1310 | 1350 | nm | |||
| Спектральная ширина (- 20dB) | Δλ | 1 | nm | |||||
| Коэффициент подавления Сторон-режима | SMSR | 30 | - | dB | ||||
| Сила средней выработки | Pout | -6,0 | 0 | dBm | 1 | |||
| Коэффициент вымирания | ER | 3,5 | dB | |||||
| Дифференциал качания ввода данных | VIN | 180 | 850 | mV | 2 | |||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | |||
|
Отключение TX |
Отключение | 2,0 | Vcc | V | ||||
| Позвольте | 0 | 0,8 | V | |||||
|
Недостаток TX |
Недостаток | 2,0 | Vcc | V | ||||
| Нормальный | 0 | 0,8 | V | |||||
| Приемник | ||||||||
| Длина волны центра | λc | 1260 | 1600 | nm | ||||
| Чувствительность приемника | -14,4 | dBm | 3 | |||||
| Перегрузка приемника | 0,5 | dBm | 3 | |||||
| ЛОС Де-утверждает | LOSD | -16 | dBm | |||||
| ЛОС утверждает | LOSA | -30 | dBm | |||||
| Гистерезис ЛОС | 0,5 | dB | ||||||
| Дифференциал качания вывода данных | Vout | 300 | 900 | mV | 4 | |||
|
ЛОС |
Высокий | 2,0 | Vcc | V | ||||
| Низкий уровень | 0,8 | V | ||||||
Примечание:
1. Оптически сила запущена в SMF.
2. Внутренне AC-соединенный и прекращенный входной сигнал PECL.
3. Измеренный с телевизионной испытательной таблицей @10312Mbps PRBS 231-1, BER ≤1×10-12.
4. Внутренне AC-соединенный.
Совместимость
Gigaopto изготовляет и запасает полный диапасон оптически приемопередатчиков до 100G. Весь из наших оптически модулей приемопередатчика качеств-испытаны для совместимости с окружающей средой переключателя цели и 100% совместимое с главными брендами как Cisco, парча, HP, можжевельник, Huawei, Alcatel-светящиеся, весьма, ость, Force10, D-связь, 3Com, etc. и предлагают 3-летнюю гарантию.
Для этого GTS-L0895-10DC, пожалуйста см. таблица корреспонденции P/N. Если вам нужна больше совместимости, то пожалуйста не смутитесь позволить нам знать.
| Соответствуя совместимые бренд/номер детали | |||
| Бренд | Номер детали | Бренд | Номер детали |
| Gigaopto | GTS-L1395-10DC | Cisco | DS-SFP-FC10G-LW |
| Можжевельник | XBR-000217 | ||
