Подробная информация о продукте:
|
| Название продукта: | Приемопередатчик SW 32GFC | Форм-фактор: | SFP28 |
|---|---|---|---|
| Тариф данных (Gbps): | 28,05 Гбит/с | длина волны: | 850nm |
| Расстояние: | 100m | Оптически компоненты: | VCSEL/PIN |
| Интерфейс: | Двойной LC | Ключевые слова: | канал волокна 32G, 32G модуль приемопередатчика SW 100m |
| Выделить: | Модуль приемопередатчика 32GFC SFP28,модуль приемопередатчика 850nm SFP28,канал волокна 32G |
||

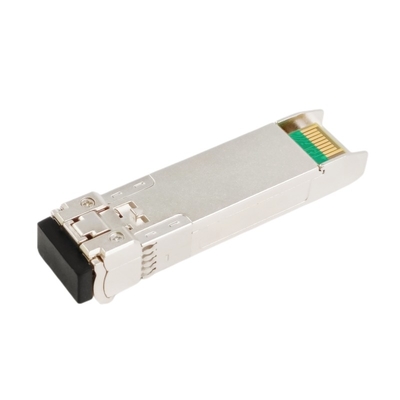

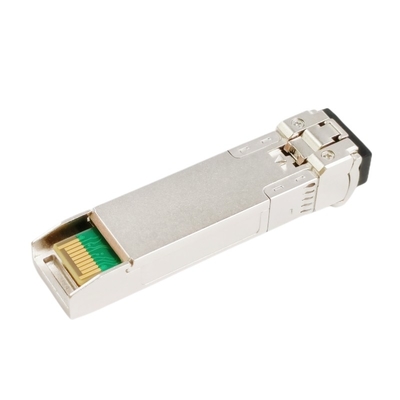

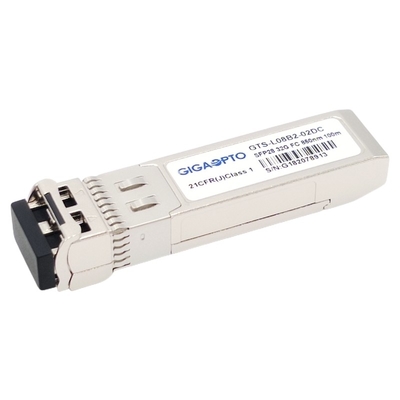

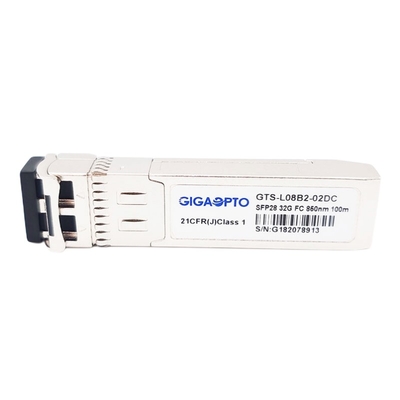

32GFC приемопередатчик SW 100m для сети складского помещения
Описание
Приемопередатчики этого SW 32GFC конструированы для применений короткой достигаемости канала волокна 8G/16G/32G (8GFC/16GFC/32GFC).
Отличенный с надежным передатчиком лазера 850nm VCSEL, высокий чувствительный фотодиод PIN интегрированный с предусилителем транс-импеданса (TIA) и блоком управления MCU, максимальная консервная банка достигаемости до 70m используя волокно OM3 и 100m используя модули OM4.All удовлетворяют требования к безопасности лазера класса i. Она с контактным разъемом SFP+ 20 для того чтобы позволить горячей возможности штепсельной вилки.
Этот SW 32G FC уступчив с FC-PI-6, SFF-8472 Rev 12,2, и совместимое с SFF-8432 и применимыми частями SFF-8431 Rev. 4,1.
Спецификация
| Форм-фактор | SFP28 | Тариф данным по Макс | 28.05Gbps |
| Типичная длина волны | 850nm | Максимальная передача | 100m |
| Тип соединителя | Двойной LC | Тип носителя | MMF |
| Тип передатчика | VCSEL 850nm | Тип приемника | PIN |
| Сила TX | -8.4~2.4dBm | Чувствительность приемника | <-10dbm> |
| Коэффициент вымирания | >dB 2,0 | Перегрузка | > dBm 2,4 |
| Рабочая температура | 0 к 70°C (32 к 158°F) | Время гарантии | 3 лет |
| DDMI | Поддержанный | Протоколы | MSA уступчивое |
| Расход энергии | <1w> | OEM | Поддержанный |
Особенности
Применение
Оптически и электрические характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | |
| Передатчик | |||||||
| Длина волны центра | λc | 840 | 850 | 860 | nm | ||
| Спектральная ширина (RMS) | Δλ | 0,6 | nm | ||||
| Коэффициент подавления Сторон-режима | SMSR | - | - | - | dB | ||
| Сила средней выработки | Pout | -8,4 | 2,4 | dBm | 1 | ||
| Коэффициент вымирания | ER | 2,0 | dB | ||||
| Дифференциал качания ввода данных | VIN | 180 | 950 | mV | 2 | ||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | ||
|
Отключение TX |
Отключение | 2,0 | Vcc | V | |||
| Позвольте | 0 | 0,8 | V | ||||
|
Недостаток TX |
Недостаток | 2,0 | Vcc | V | |||
| Нормальный | 0 | 0,8 | V | ||||
| Приемник | |||||||
| Длина волны центра | λc | 840 | 850 | 860 | nm | ||
| Чувствительность приемника | -10 | dBm | 3 | ||||
| Перегрузка приемника | 2,4 | dBm | 3 | ||||
| ЛОС Де-утверждает | LOSD | -13 | dBm | ||||
| ЛОС утверждает | LOSA | -30 | dBm | ||||
| Гистерезис ЛОС | 0,5 | 4 | dB | ||||
| Дифференциал качания вывода данных | Vout | 500 | 700 | 900 | mV | 4 | |
|
ЛОС |
Высокий | 2,0 | Vcc | V | |||
| Низкий уровень | 0,8 | V | |||||
Примечания:
1. Оптически сила запущена в MMF.
2. Внутренне AC-соединенный и прекращенный входной сигнал PECL.
3. Измеренный с телевизионной испытательной таблицей @28.05Gbps PRBS 231-1, BER ≤1E-6.
4. Внутренне AC-соединенный.
Совместимость
Приемопередатчики Gigaopto оптически 100% совместимое со всеми главными брендами переключателя и не причинят повреждение к приборам OEM.
Для обеспечения качества и совместимости наших продуктов, каждый продукт быть осторожным испытани по соответствуя оборудование перед доставкой к клиентам.
Для этой совместимости GTS-L08B2-02DC, пожалуйста см. таблица корреспонденции P/N. Если бренд и номер детали вы ищете не перечислены ниже, пожалуйста позволяют нам знать и, то мы будем услажены для того чтобы обеспечить вас с больше деталей.
| Соответствуя совместимые бренд/номер детали | |||
| Бренд | Номер детали | Бренд | Номер детали |
| Gigaopto | GTS-L08B2-02DC | QLogic | SFP32-SR-SP-C |
| Cisco | DS-SFP-FC32G-SW | Парча | XBR-000212 |
