Подробная информация о продукте:
|
| Название продукта: | Приемопередатчик 32GFC LW | Упаковка: | SFP28 |
|---|---|---|---|
| Тариф данных (Gbps): | 32 Гбит/с | длина волны: | 1310nm |
| Расстояние: | 10km | Оптически компоненты: | DFB/PIN |
| Интерфейс: | Двойн-LC | Ключевые слова: | Приемопередатчик канала волокна 32GFC LW |
| Выделить: | Приемопередатчик канала волокна SFP28,приемопередатчик канала волокна 1310nm,SMF 32G FC |
||

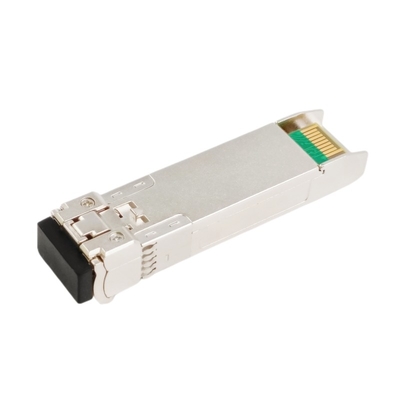

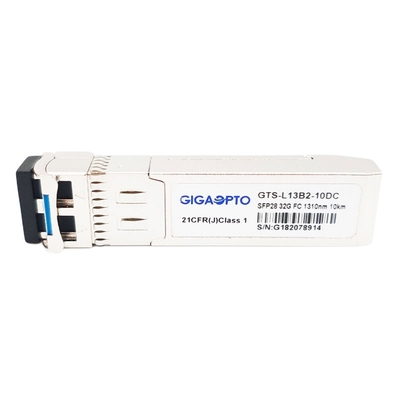

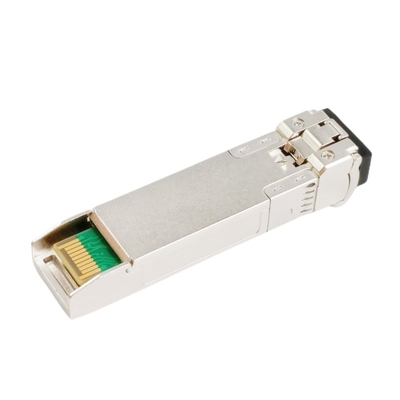

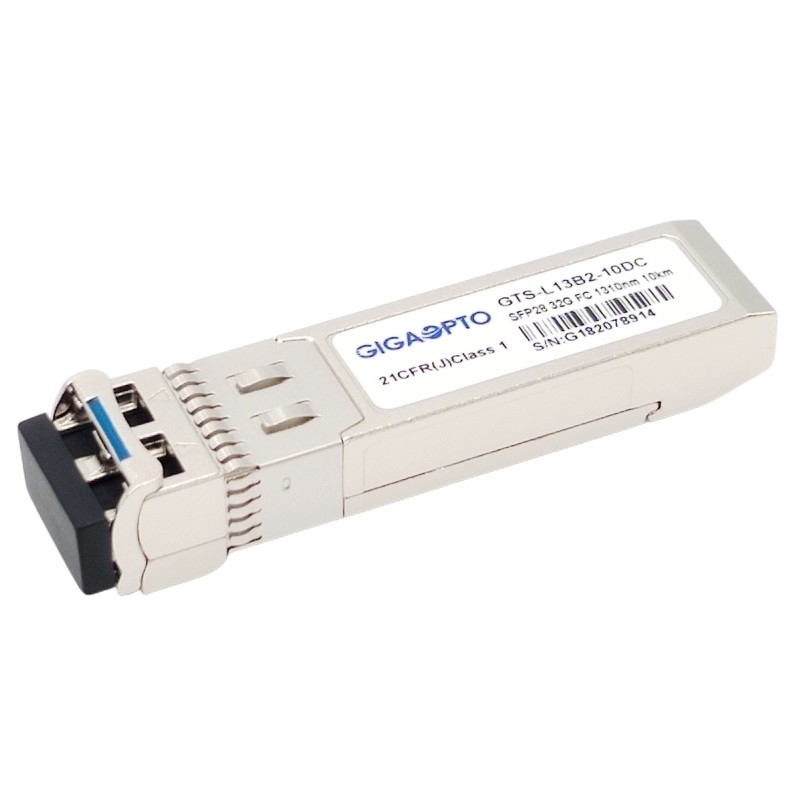

DOM LC модуля приемопередатчика канала SFP28 волокна 32G SMF 1310nm 10km
Описание
Это 32GFC SFP28 LW одиночный канал, горячие pluggable применения приемопередатчика для 32GFC и локальных сетей 25G. Оно работает на номинальной длине волны 1310nm и поддерживает канал волокна 8G/16G/32G (FC) и локальные сети 25G, соответствующие для сети складского помещения (САН), связей центра данных до 10km над волокном одиночного режима.
Приемопередатчик состоит из 3 разделов: передатчик лазера 1310nm DFB, фотодиод PIN интегрированные с предусилителем транс-импеданса (TIA) и блоком управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.
Приемопередатчик волокна длинной длины волны канала волокна 32G (32GFC) поддерживает диагностики DDM/DOM оптически которые обеспечивают диагностическую информацию в реальном времени о присутствующих эксплуатационных режимах.
Оно полно уступчивый к Multi согласованию источника SFF-8431 и SFF-8472 (MSA), RoHS, каналу волокна 32G (28,05 Gbps), каналу волокна 16G (14.025Gbps), спецификациям канала волокна 8G (8,5 Gbps).
Спецификация
| Продукт | 32GFC LW | Номер детали | GTS-L13B2-10DC |
| Форм-фактор | SFP28 | Тариф данным по Макс | 28.05Gbps |
| Длина волны | 1310nm | Максимальное расстояние кабеля | 10km |
| Соединитель | Дуплекс LC | Средства массовой информации | MMF |
| Тип передатчика | DFB | Тип приемника | PIN |
| Напряжение тока электропитания | 3.3V | Электропитание настоящее | <400ma> |
| Сила TX | -7~2dBm | Чувствительность приемника | <-11> |
| Коэффициент вымирания | >4dB | Перегрузка приемника | <2dbm> |
| Диапазон температур | 0 к 70°C (32 к 158°F) | Гарантия | 3 лет |
| OEM/ODM | Поддержанный | Контроль цифров диагностический | Поддержка |
Особенности
Применение
Оптически и электрические характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | |
| Передатчик | |||||||
| Длина волны центра | λc | 1270 | 1310 | 1350 | nm | ||
| Спектральная ширина (- 20dB) | Δλ | 1 | nm | ||||
| Коэффициент подавления Сторон-режима | SMSR | 30 | - | dB | |||
| Сила средней выработки | Pout | -7 | 2 | dBm | 1 | ||
| Коэффициент вымирания | ER | 4 | dB | ||||
| Дифференциал качания ввода данных | VIN | 180 | 850 | mV | 2 | ||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | ||
|
Отключение TX |
Отключение | 2,0 | Vcc | V | |||
| Позвольте | 0 | 0,8 | V | ||||
|
Недостаток TX |
Недостаток | 2,0 | Vcc | V | |||
| Нормальный | 0 | 0,8 | V | ||||
| Приемник | |||||||
| Длина волны центра | λc | 1260 | 1600 | nm | |||
| Чувствительность приемника | -11,6 | dBm | 3 | ||||
| Перегрузка приемника | 2 | dBm | 3 | ||||
| ЛОС Де-утверждает | LOSD | -15 | dBm | ||||
| ЛОС утверждает | LOSA | -30 | dBm | ||||
| Гистерезис ЛОС | 0,5 | dB | |||||
| Дифференциал качания вывода данных | Vout | 300 | 900 | mV | 4 | ||
|
ЛОС |
Высокий | 2,0 | Vcc | V | |||
| Низкий уровень | 0,8 | V | |||||
Примечания:
1. Оптически сила запущена в SMF.
2. Внутренне AC-соединенный и прекращенный входной сигнал PECL.
3. Измеренный с телевизионной испытательной таблицей @25.08Gps PRBS 231-1, BER ≤1×10-6.
4. Внутренне AC-соединенный.
Совместимость
Весь из модулей приемопередатчика GTS-L13B2-10DC Gigaopto оптически открытое найденное, можно закодировать для того чтобы быть полно - совместимый с приборами основного направления, пожалуйста см. следующая форма, для больше совместимости продуктов, пожалуйста чувствуйте свободный связаться мы.
| Соответствуя совместимые бренд/номер детали | |||
| Бренд | Номер детали | Бренд | Номер детали |
| Gigaopto | GTS-L13B2-10DC | QLogic | SFP32-LR-SP-C |
| Cisco | DS-SFP-FC32G-LW | Парча | XBR-000238 |
