Подробная информация о продукте:
|
| Продукт: | 100GBASE SWDM4 | Дата Скорость: | 100Gb/s |
|---|---|---|---|
| Фактор формы: | КСФП28 | Расстояние: | 150m@OM5/100m@OM4/75m@OM3 |
| Соединитель: | LC дуплекс | Компонент: | VCSEL + PIN |
| Ключевые слова: | 100G QSFP28 SWDM4, модули SWDM4 | ||
| Выделить: | приемопередатчик 850nm MMF,Приемопередатчик 100GBASE-SWDM4 MMF,приемопередатчик 940nm 100G QSFP28 |
||
Основанный на согласовании индустрии мульти-стандартном (SWDM-MSA), стойте эффектно ширину полосы частот модернизируя 25G до 100G без изменяя существующих волокон
Описание

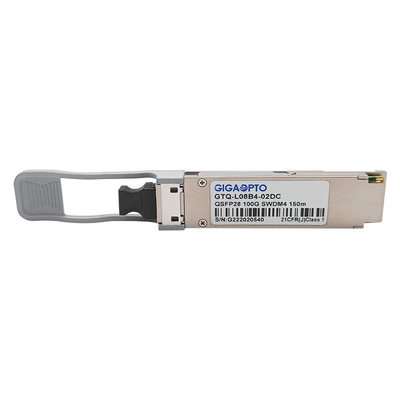

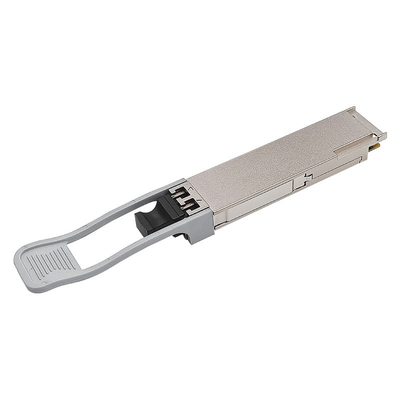

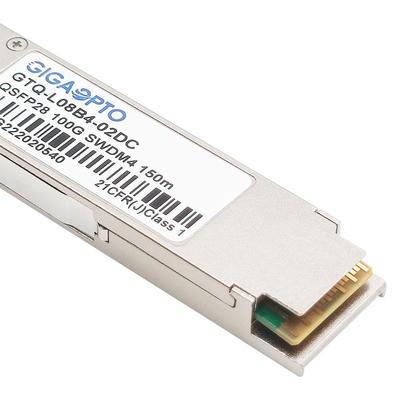

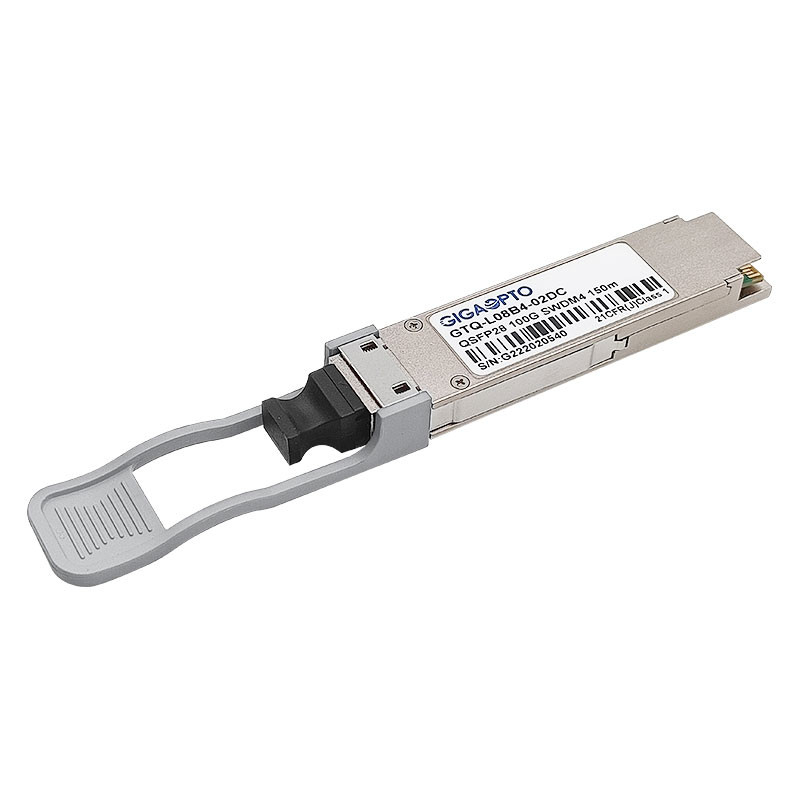

GTQ-L08B4-02DC Gigaopto вид pluggable оптически приемопередатчика использует технологию SWDM (короткой системы мултиплекса разделения длины волны) работая с многорежимным волокном, обеспечивая 4 канала в регионе 850-940nm на 25.78Gbps/lanes, которое может передать переданный по мультиплексу сигнал 100G над двухшпиндельным многорежимным волокном с соединителем LC, максимальная передача до 75m на OM3/100m на OM4/150m на OM5.
Функции диагностик цифров доступны через интерфейс I2C, как определено QSFP28 MSA.
Спецификация
| Название продукта | 100G SWDM4 | P/N | GTQ-L08B4-02DC |
| Тип пакета | QSFP28 | Скорость обработки данных | 103.12Gbps (4×25.78Gbps) |
| Расстояние связи | 150m@OM5/100m@OM4/75m@OM3 | Тип кабеля | Многорежимное волокно |
| Длина волны (CH1-CH4) | 850nm, 880nm, 910nm, 940nm | Соединитель | Дуплекс LC |
| Напряжение тока электропитания | +3.3V (типичное) | Расход энергии | ≤ 3.5W |
| Тип передатчика | SWDM VCSEL | Тип приемника | PIN |
| Сила TX в майну | -5,5 | +3dBm | Чувствительность приемника | < -3=""> |
| Коэффициент вымирания | > 2dB | Формат модуляции | NRZ |
| Окружающая среда | Работать: 0 к 70°C | DOM/DDM | поддержка |
| Хранение: -40°C к 85°C | Гарантия | 3 лет | |
| Протоколы | 100G локальные сети, MSA уступчивое | ||
Особенность
Применения
Оптически характеристики
| Параметр передатчика | Майна | Минута | Типичный | Макс | Блок | Примечание |
| Сигнализировать тариф, каждая майна | 25.78125±100ppm | Gb/s | ||||
|
Диапазон длины волны майны |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nm |
||
| Формат модуляции | NRZ | |||||
| Разница в силе старта между всеми 2 майнами | 4,5 | dBm | ||||
| Ширина RMS спектральная | 0,59 | nm | 1 | |||
| Оптически амплитуда модуляции (OMA), каждая майна | -5,5 | 3 | dBm | 2 | ||
| Средняя сила старта согласно с майна @ TX с государства | -30 | dBm | ||||
|
Сила старта в OMA минус TDEC |
Lane0 Lane1 Lane2 Lane3 |
-7 -7 -7,4 -7,7 |
dBm |
|||
|
Закрытие глаза передатчика и рассеивания |
Lane0 Lane1 Lane2 Lane3 |
4 4 4,4 4,8 |
dB |
3 |
||
| Коэффициент вымирания | 2 | dB | ||||
| Оптически допуск возвращенной потери | 12 | dB | ||||
| Обведенный поток |
≥86% на 19 um ≤30% на 4,5 um |
4 | ||||
|
Определение маски глаза передатчика {X1, X2, X3, Y1, Y2, Y3} Коэффициент удара 1.5x10-3 ударяет в образец |
{0,3, 0,38, 0,45, 0,35, 0,41, 0,5} |
|||||
|
Примечания: 1. Ширина RMS спектральная стандартное отклонение спектра. 2. Нормативное самое низкое значение OMA для уступчивого передатчика „сила старта в OMA минус TDEC, каждая майна (минута)“ плюс натуральная величина „TDEC“, но со значением по крайней мере „OMA, по каждому майна (минута)“. 3. TDEC высчитано от измеренного TDECm используя методы в 3,6. TDECm измерено после метода в статье 95.8.5 IEEE 802,3 используя приемник ссылки ширины полосы частот 12,6 GHz для всех майн. 4. Если измерено в тип A1a.2 или тип волокно A1a.3 50 um в соответствии с IEC 61280-1-4. |
||||||
| Параметр приемника | Майна | Минута | Типичный | Макс | Блок | Примечание |
| Сигнализировать тариф, каждая майна | 25.78125±100ppm | Gb/s | ||||
|
Диапазон длины волны майны |
Lane0 Lane1 Lane2 Lane3 |
844 874 904 934 |
858 888 918 948 |
nm |
||
| Формат модуляции | NRZ | |||||
| Порог повреждения | 4,4 | dBm | ||||
|
Среднее получает силу, каждую майну |
Lane0 Lane1 Lane2 Lane3 |
-9,5 -9,4 -9,4 -9,4 |
3,4 |
dBm |
||
| Сила приемника, каждая майна (OMA) | 3 | dBm | ||||
| Отражение приемника | -12 | dB | ||||
|
unStressed чувствительность приемника (OMA) |
Lane0 Lane1 Lane2 Lane3 |
-8,2 -8,4 -8,6 -8,8 |
dBm |
1 |
||
| RX_Los_Assert | -30 | dBm | ||||
| RX_Los_De-ASSERT | -12 | dBm | ||||
| RX_Los_Hysteresis | 0,5 | dBm | ||||
|
чувствительность 1.unstressed на BER 5E-5 (pre FEC) |
||||||
Электрические характеристики
| Характеристики входного сигнала передатчика электрические (TP1) | Минута | Типичный | Макс | Блок |
| Сигнализирующ тариф согласно с майна (ряд) | ± 25,78125 100 ppm | GBd | ||
| Дифференциальная потеря возвращения входного сигнала | Уравнение (83E-5) | dB | ||
| Дифференциал к потере возвращения входного сигнала единого режима | Уравнение (83E-6) | dB | ||
| Дифференциальное рассогласование прекращения | 10 | % | ||
| Усиленный модулем тест входного сигнала | См. 83E3.4.1 | |||
| Дифференциальный допуск ввода напряжения pk-pk | 900 | mV | ||
| Напряжение тока единого режима DC | -350 | 2850 | mV | |
| Одиночный законченный ряд допуска напряжения тока | -0,4 | 3,3 | V | |
| Характеристики выходного сигнала приемника электрические (TP4) | Минута | Типичный | Макс | Блок |
| Сигнализирующ тариф согласно с майна (ряд) | ± 25,78125 100 ppm | GBd | ||
| Напряжение тока выхода единого режима AC (RMS) | 17,5 | mV | ||
| Напряжение тока дифференциального выхода | 900 | mV | ||
| Ширина глаза | 0,57 | UI | ||
| Высота глаза, дифференциал | 228 | mV | ||
| Вертикальное закрытие глаза | 5,5 | dB | ||
| Дифференциал вывел наружу возвращенная потеря | Уравнение (83E-2) | dB | ||
| Общее к дифференциальной потере возвращения преобразования режима | Уравнение (83E-3) | dB | ||
| Дифференциальное рассогласование прекращения | 10 | % | ||
| Время перехода (20% до 80%) | 12 | ps | ||
| Напряжение тока единого режима DC | -350 | 2850 | mV | |
Механические размеры
Блок: mm,
