Подробная информация о продукте:
|
| Product Name: | XFP WDM ER60 | Distance: | 60km |
|---|---|---|---|
| Wavelength: | TX_1330nm / RX_1270nm | Component: | DFB+APD |
| Connector: | Simplex LC | Highlight: | XFP WDM ER60, 1 fiber XFP |
| Выделить: | модуль приемопередатчика волокна 1270nm,модуль приемопередатчика волокна 60km,Приемопередатчик волокна локальных сетей DOM |
||

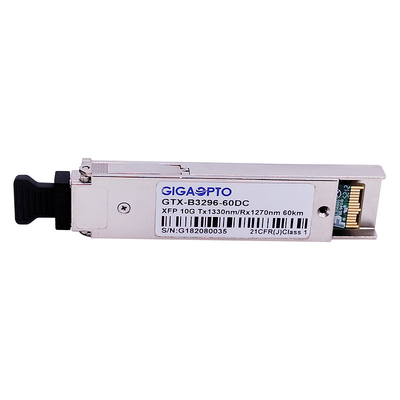

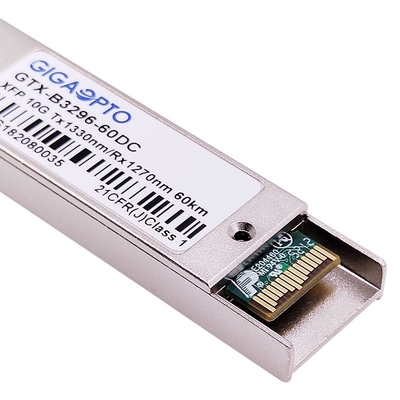

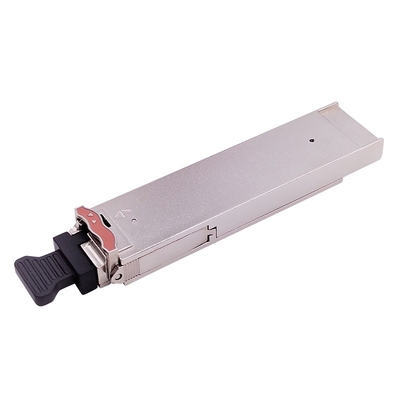

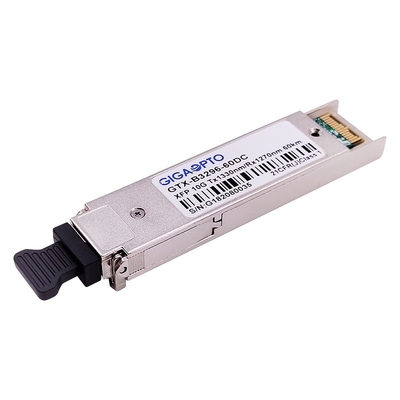

DOM модуля 1330nm/1270nm 60km приемопередатчика волокна локальных сетей WDM ER60 10Gbps XFP
Описание
WDM ER60 XFP Gigaopto приемопередатчик Мульти-поставщика MSA совместимый XFP (модуля небольшого форм-фактора 10 гигабит Pluggable). Раздел передатчика использует 1330nm DFB, приемник раздел использует приемник фотодиода PIN 1270nm, который обеспечивает передачу 60km над волокном одиночного режима одиночной нити (G.652 SMF).
Оно поддерживает диагностики DDM/DOM оптически, который обеспечивает диагностическую информацию о присутствующих эксплуатационных режимах.
Спецификация
| Совместимый бренд | Cisco | Номер детали | GTX-B3296-60DC |
| Упаковка | WDM XFP | Битовая скорость (Gbps) | 10,3 Gbps |
| Длина волны (TX/RX) | 1330nm/1270nm | Расстояние связи | 60 |
| Соединитель | Симплекс LC | Средства массовой информации | однорежимное волокно |
| Часть Tx | DFB | Часть Rx | APD |
| Средняя мощность TX | 1 | 5dBm | Чувствительность RX | < -20dBm=""> |
| Ext. Коэффициент | > dB 3,5 | Сила входного сигнала сатурации | > 0.5dBm |
| Бюджет силы (dB) | dB 21 | Рабочая температура | 0 к 70°C/-40 к 85°C |
| Диссипация силы | < 2W=""> | OEM/ODM | Поддержка |
| DDM/DOM | Поддержка (дефолт) | Гарантия | 36 месяцев |
| Протоколы | 10G локальные сети, 10G FC, канал волокна 8G, OTU2, STM-64 | ||
Особенности
Применения
Оптически и электрические характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | |
| Передатчик | |||||||
| Длина волны центра | λc | 1320 | 1330 | 1340 | nm | ||
| Спектральная ширина (- 20dB) | Δλ | 1 | nm | ||||
| Коэффициент подавления Сторон-режима | SMSR | 30 | dB | ||||
| Сила средней выработки | Pout | +1 | +6 | dBm | 1 | ||
| Коэффициент вымирания | ER | 3,5 | dB | ||||
| Дифференциал качания ввода данных | VIN | 180 | 950 | mV | 2 | ||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | ||
|
Отключение TX |
Отключение | 2,0 | Vcc | V | |||
| Позвольте | 0 | 0,8 | V | ||||
| Приемник | |||||||
| Длина волны центра | λc | 1260 | 1270 | 1280 | nm | ||
| Чувствительность приемника | -20 | dBm | 3 | ||||
| Перегрузка приемника | -8,0 | dBm | 3 | ||||
| ЛОС Де-утверждает | LOSD | -21 | dBm | ||||
| ЛОС утверждает | LOSA | -35 | dBm | ||||
| Гистерезис ЛОС | 0,5 | 4 | dB | ||||
| Дифференциал качания вывода данных | Vout | 400 | 600 | 800 | mV | 2 | |
|
ЛОС |
Высокий | 2,0 | Vcc | V | |||
| Низкий уровень | 0,8 | V | |||||
Примечание 1: Оптически сила запущена в SMF.
Примечание 2: ВнутреннеAC-соединенный.
Примечание 3: Измеренный с телевизионной испытательной таблицей @9953Mbps PRBS 231-1, BER ≤1×10-12.
Механические спецификации
