Подробная информация о продукте:
|
| Имя: | Приемопередатчик SFP+ Cisco | Длина волны: | 1550nm |
|---|---|---|---|
| Расстояние: | 40km | Соединитель: | LC |
| Бюджет силы: | 15dB | Применение: | локальные сети 10G/канал волокна |
| Выделить: | модули приемопередатчика 1550nm Cisco,модули приемопередатчика 10Gbase-ER Cisco,Приемопередатчики FCC CISCO совместимые |
||

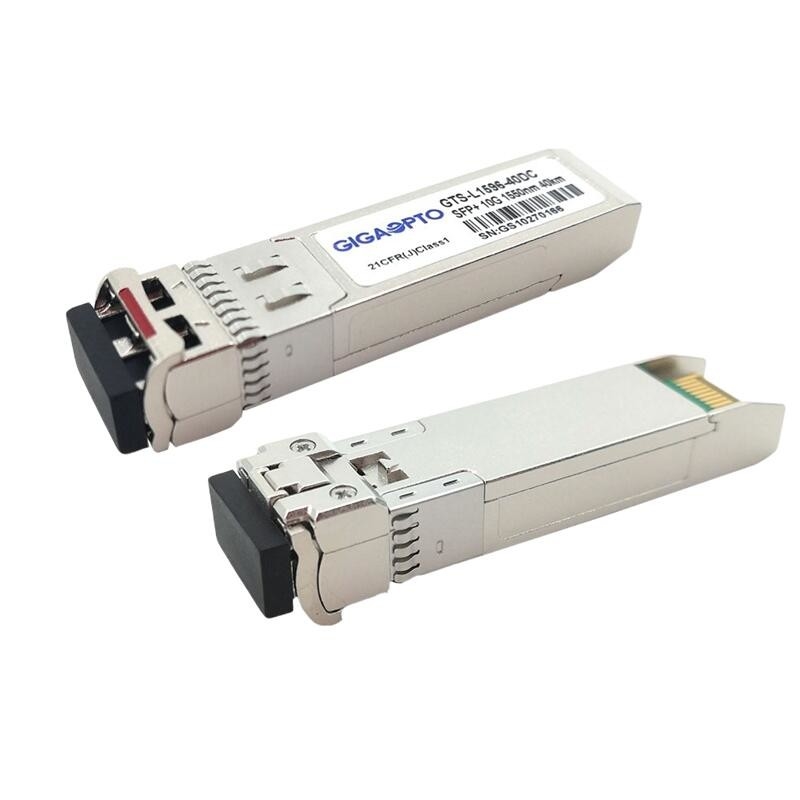

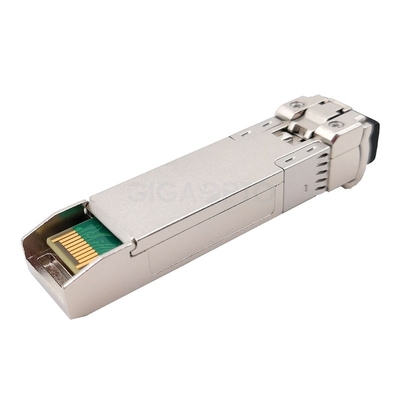

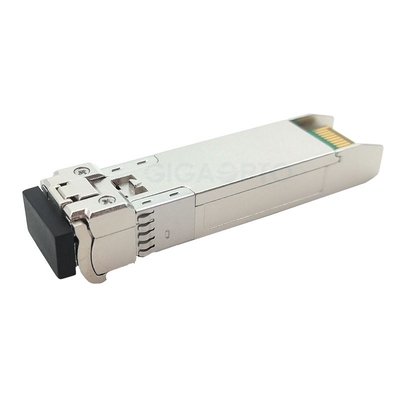

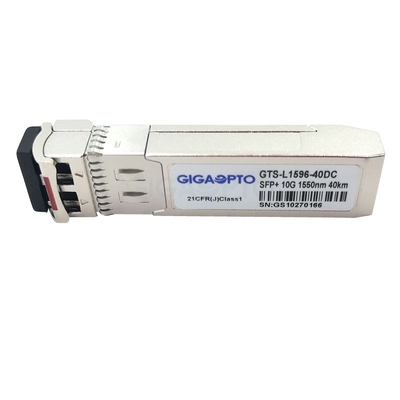

Модули приемопередатчиков, совместимые с Cisco, 1550 нм 10Gbase-ER дляСФП-10Г-ЭР
Описание совместимых с Cisco модулей приемопередатчиков дляСФП-10Г-ЭР
Этот оптический трансивер, совместимый с Cisco SFP-10G-ER, изготовлен из высококачественных компонентов и протестирован строго на соответствие оригинальным спецификациям производителя или превосходит их, а также оптимизирован для приложений в сетях центров обработки данных.Он обеспечивает пропускную способность 10GBase-ER/EW (10,3125 Гбит/с/9,953 Гбит/с) на расстояние до 40 км по двухволоконному одномодовому оптическому кабелю G.652 (SMF) с длиной волны 1550 нм через разъем LC.
Этот модуль SFP-10G-ER состоит из лазера 1550 EML, PIN-кода InGaAs и предусилителя в высокоинтегрированном оптическом узле. Все модули соответствуют классу лазерной безопасности 1.
Цифровой диагностический мониторинг (DDM/DOM) доступен через 2-проводной последовательный интерфейс, как указано в SFF-8472, который обеспечивает мониторинг в реальном времени температуры приемопередатчика, тока смещения лазера, оптической мощности, принимаемой оптической мощности и напряжения питания приемопередатчика.
Этот оптический модуль SFP-10G-ER запрограммирован на совместимость с широким спектром сетевого оборудования Cisco, таким как серия Cisco 3100 WS, серия Cisco 4500 WS, серия Cisco 4900, серия Cisco 5700 Air, Cisco 6000, серия Cisco 6800, Cisco Серия C6800, серия Cisco Nexus 2000, серия Cisco Nexus 3000, серия Cisco Nexus 5000, серия Cisco Nexus 7000, серия Cisco Nexus 9000, серия Cisco WS-C2960S, серия Cisco WS-C3560E, серия Cisco UCS и т. д.
СпецификацияCisco-совместимых модулей приемопередатчиков дляСФП-10Г-ЭР
| Совместимый бренд | Циско | Артикул | СФП-10Г-ЭР |
| Продавец | Гигаопто | Тип | 10 Гбит/с SFP+ |
| Длина волны | 1550 нм | Макс. охват | 40 км |
| Тип разъема | ЖК Дуплекс | Тип кабеля | одномодовое волокно |
| Тип ЛД | ЭМЛ-лазер | Тип приемника | ПРИКОЛОТЬ |
| Средняя мощность передачи | -1~3дБм | Чувствительность приема | < -16 дБм |
| Мощность-бюджет | 15 дБ | Коэффициент вымирания | >8,2 дБ |
| Потребляемая мощность | ≤1,5 Вт | Перегрузка приемника | >0,5 дБм |
| Поддержка DOM | Поддерживается | Диапазон температур | От 0 до 70°C (от 32 до 158°F) |
Примечание. Когда трансивер дальнего радиуса действия используется для передачи на короткие расстояния, необходимо использовать соответствующий аттенюатор в соответствии с таблицей.
| Расстояние | ≤ 5 км | ≤ 10 км | ≤ 20 км |
| Аттенюатор | 7 дБ | 5 дБ | 3 дБ |
ФункцииCisco-совместимых модулей приемопередатчиков дляСФП-10Г-ЭР
ПриложениеCisco-совместимых модулей приемопередатчиков дляСФП-10Г-ЭР
Электрические и оптические характеристикиCisco-совместимых модулей приемопередатчиков дляСФП-10Г-ЭР
| Электрические характеристики | ||||||
| Параметр | Символ | Мин | Типичный | Макс | Единица | Примечания |
| Общий ток питания | яСС | 300 | мА | |||
| Передатчик | ||||||
| Дифференциальное входное напряжение передатчика | 180 | 1200 | мВ | |||
| Выходное напряжение Tx_Fault — высокое | ВОЙ | 2.4 | Вкк | В | ЛВТТЛ | |
| Tx_Fault Выходное напряжение — низкое | ВПР | 0 | 0,4 | В | ЛВТТЛ | |
| Tx_Disable Входное напряжение — высокое | ВИХ | 2 | Вкк | В | ЛВТТЛ | |
| Tx_Disable Входное напряжение — низкое | ВИллинойс | 0 | 0,8 | В | ЛВТТЛ | |
| Входной дифференциальный импеданс | 90 | 100 | 110 | Ом | ||
| Получатель | ||||||
| Дифференциальное выходное напряжение приемника | 300 | 850 | мВ | |||
| Выходное напряжение LOS — высокое | ВОЙ | 2.4 | Вкк | В | ЛВТТЛ | |
| Выходное напряжение LOS — низкое | ВПР | 0 | 0,4 | В | ЛВТТЛ | |
| Выходной дифференциальный импеданс | 90 | 100 | 110 | Ом | ||
| Характеристики оптического передатчика | |||||||
| Параметр | Символ | Мин | Типичный | Макс | Единица | Примечания | |
| Средняя выходная мощность | пВНЕ | -1 | +3 | дБм | |||
| Центральная длина волны | λc | 15:30 | 1550 г. | 1565 г. | нм | ||
| Спектральная ширина (-20 дБ) | ∆λ | 1 | нм | ||||
| Коэффициент подавления боковой моды | СМСР | 30 | дБ | ||||
| Коэффициент вымирания | скорая помощь | 8.2 | дБ | ||||
| Относительная интенсивность шума | РИН | -128 | дБ/Гц | ||||
| Оптическое время нарастания/спада | Тр/ТФ | 28 | 50 | пс | |||
| Штраф за передатчик и дисперсию | TDP | 2 | дБ | ||||
| Передатчик ВЫКЛ. Питание | пВЫКЛЮЧЕННЫЙ | -30 | дБм | ||||
| Выходная глазковая диаграмма | Соответствует IEEE802.3ae | ||||||
| Характеристики оптического приемника | |||||||
| Параметр | Символ | Мин | Типичный | Макс | Единица | Примечания | |
| Центральная длина волны | λc | 1260 | 1610 г. | нм | |||
| Чувствительность приемника | пСЕН | -16 | дБм | 1 | |||
| Входная мощность насыщения (перегрузка) | пСИДЕЛ | 0,5 | дБм | ||||
| Отражение приемника | -12 | дБ | |||||
| Уровень отмены подтверждения LOS | ЛОСД | -17 | дБм | ||||
| Уровень подтверждения LOS | ЛОСА | -30 | дБм | ||||
| гистерезис LOS | ГИС | 0,5 | 6 | дБ | |||
Примечание 1.Измерено с помощью PRBS231Шаблон -1, @10,3125 Гбит/с, ER=8,2 дБ, BER=1x10-12.
Схема пакетаCisco-совместимых модулей приемопередатчиков дляСФП-10Г-ЭР
Размеры указаны в миллиметрах.Все размеры составляют ±0,1 мм, если не указано иное.(Единица измерения: мм)
Часто задаваемые вопросы
Вопрос:Почему выбрали нас?
GigaOpto — ведущий мировой поставщик оптических трансиверов, имеющий около 10 лет опыта работы в этой области.Наше преимущество.
Вопрос:Совместимы ли ваши трансиверы?
Да, все наши совместимые оптические модули проходят проверку на совместимость с сетевым оборудованием различных марок, например Cisco, Juniper, Arista, HP, Huawei, Alcatel-Lucent Nokia, H3C и других.
В: Могу ли я заказать образецCisco-совместимых модулей приемопередатчиков дляСФП-10Г-ЭР?Каков ваш минимальный заказ?
Да, мы приветствуем заказы образцов для тестирования и проверки качества.Смешанные образцы приемлемы, у нас нет минимального заказа, доступен 1 образец.
Вопрос:Каковы ваши условия оплатыдляэти модули приемопередатчика, совместимые с Cisco, для SFP-10G-ER?
Обычно нам нужна предоплата через T/T, West Union или Paypal.
Также может поддерживать аккредитив, условия кредита.
Вопрос:Могу ли я вернуть товар, если есть проблемы с качеством?с этимСовместимые с Cisco модули приемопередатчиков дляСФП-10Г-ЭР?
Да, если возникнут проблемы с качеством, мы можем принять бесплатный обмен.
Вопрос:Могу ли я использовать наш собственный логотип и этикетку?на этихСовместимые с Cisco модули приемопередатчиков дляСФП-10Г-ЭР?
Да, мы могли бы предоставить услуги OEM и изготовить продукцию с вашей собственной этикеткой.
