Подробная информация о продукте:
|
| Название продукта: | Приемопередатчик SFP+ Cisco | Длина волны (TX/RX): | 1270nm/1330nm |
|---|---|---|---|
| Длина кабеля: | 40km | OEM/ODM: | Поддержка |
| Применение: | 10G Ethernet/ЦОД | ключевые слова: | SFP-10G-BX40U |
| Выделить: | Приемопередатчики WDM Cisco совместимые,приемопередатчики 10Gigabits Cisco совместимые,Приемопередатчик SFP+ Cisco совместимый |
||

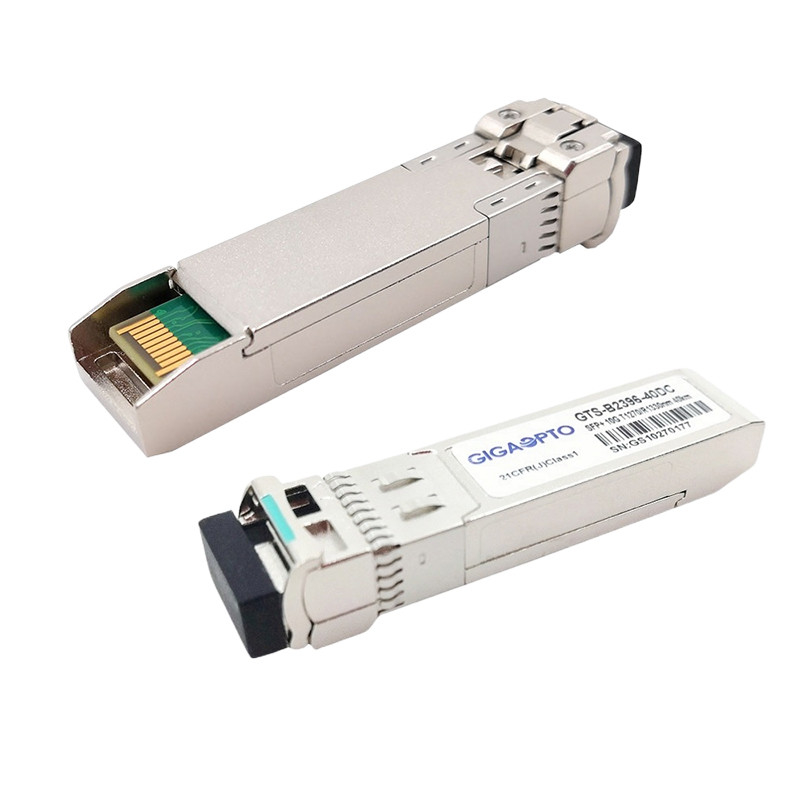

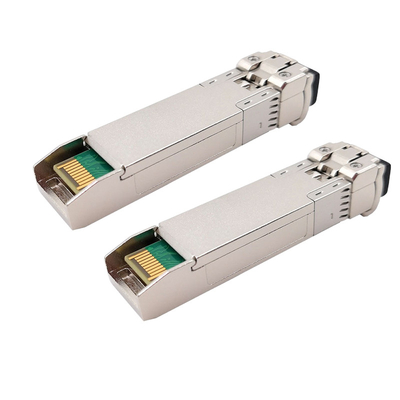

Приемопередатчик 40km WDM SFP+ 10Gigabits Cisco совместимый для SMF SFP-10G-BX40U
Описание модуля приемопередатчика Cisco SFP-10G-BX40U совместимого
Этот модуль приемопередатчика Cisco SFP-10G-BX40U совместимый конструирован для длинн-достигаемости 10Gb/s двухшпиндельные оптически коммуникационные программы передач данных как 10GBASE-ER/EW определили IEEE 802.3ae. Он с контактным разъемом SFP+ 20 для того чтобы позволить возможности горяч-штепсельной вилки.
Этот модуль приемопередатчика Cisco SFP-10G-BX40U уступчив с SFF-8431, стандартами SFF-8432. Функции цифров диагностические доступны через интерфейс I2C, как замечено в SFF-8472.
Отличающ высококачественным компонентом и доказанной технологией, это SFP-10G-BX40U запрограммировано для того чтобы соединить с широким диапазоном сетевого оборудования Cisco плавно, как Cisco 3100 серий WS, Cisco 4500 серий WS, Cisco 4900 серий, Cisco 5700 серий воздуха, Cisco 6000, Cisco 6800 серий, серия Cisco C6800, цепь Cisco 2000 серий, цепь Cisco 3000 серий, цепь Cisco 5000 серий, цепь Cisco 7000 серий, цепь Cisco 9000 серий, серия Cisco WS-C2960S, серия Cisco WS-C3560E, серия Cisco UCS и etc.
Спецификация модуля приемопередатчика Cisco SFP-10G-BX40U совместимого
| Совместимый бренд | Cisco | Номер детали | SFP-10G-BX40U |
| Поставщик | Gigaopto | Максимальные данные классифицируют (Gbps) | 11,3 Gbps |
| Длина волны (TX/RX) | 1270nm/1330nm | Расстояние связи | 40km |
| Интерфейс | LC UPC | Тип кабеля | однорежимное волокно |
| Передатчик | Лазер DFB | Приемник | Фотодиод PIN |
| Средняя мощность TX | 1~6dBm | Чувствительность RX | <-15dbm> |
| Коэффициент вымирания | >3.5dB | Сатурация приемника | >0.5dBm |
| Диссипация силы | ≤1.5W | Оптически бюджет | 16dB |
| DDMI | с (дефолт) | Работая температура случая | 0 к 70°C (32 к 158°F) |
Извещение: Когда приемопередатчик длинн-достигаемости использован в передаче коротк-расстояния, пожалуйста, который соответствуют соотвествующему амортизатору согласно таблице.
| Расстояние | ≤ 5km | ≤ 10km | ≤ 15km |
| Амортизатор | 7dB | 5dB | 3dB |
Особенности модуля приемопередатчика Cisco SFP-10G-BX40U совместимого
Применение модуля приемопередатчика Cisco SFP-10G-BX40U совместимого
Электрические и оптически характеристики модуля приемопередатчика Cisco SFP-10G-BX40U совместимого
| Электрические характеристики | ||||||
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания |
| Течение полной поставки | ICC | 300 | мамы | |||
| Передатчик | ||||||
| Ввод напряжения передатчика дифференциальный | 180 | 1200 | mV | |||
| Tx_Fault вывело наружу напряжение тока - максимум | VOH | 2,4 | Vcc | V | LVTTL | |
| Tx_Fault вывело наружу напряжение тока - низкий уровень | VOL. | 0 | 0,4 | V | LVTTL | |
| Ввод напряжения Tx_Disable - высокий | VIH | 2 | Vcc | V | LVTTL | |
| Ввод напряжения Tx_Disable - низкий | VIL | 0 | 0,8 | V | LVTTL | |
| Импеданс входного сигнала дифференциальный | ZIN | 85 | 100 | 115 | Ω | |
| Приемник | ||||||
| Напряжение тока дифференциального выхода приемника | 300 | 850 | mV | |||
| ЛОС вывело наружу напряжение тока - максимум | VOH | 2,4 | Vcc | V | LVTTL | |
| ЛОС вывело наружу напряжение тока - низкий уровень | VOL. | 0 | 0,4 | V | LVTTL | |
| Импеданс выхода дифференциальный | ZOUT | 90 | 100 | 110 | Ω | |
| Характеристики оптически передатчика | ||||||
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания |
| Сила средней выработки | POUT | 1 | 6 | dBm | ||
| Разбивочная длина волны | λc | 1320 | 1330 | 1340 | nm | GTS-B3296-40Dx |
| 1260 | 1270 | 1280 | GTS-B2396-40Dx | |||
| Спектральная ширина (- 20dB) | ∆λ | 1 | nm | |||
| Бортовой коэффициент подавления режима | SMSR | 30 | dB | |||
| Коэффициент вымирания | ER | 3,5 | dB | |||
| Относительный шум интенсивности | RIN | -128 | dB/Hz | |||
| Оптически возвращенная потеря | 12 | dB | ||||
| Штраф передатчика и рассеивания | TDP | 3,2 | dB | |||
| Передатчик С силы | POFF | -45 | dBm | |||
| Диаграмма глаза выхода | Исполняет с IEEE802.3ae | |||||
| Характеристики оптически приемника | ||||||
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания |
| Разбивочная длина волны | λc | 1320 | 1340 | nm | GTS-B2396-40Dx | |
| 1260 | 1280 | GTS-B3296-40Dx | ||||
| Чувствительность приемника | PSEN | -15 | dBm | Примечание 1 | ||
| Сила сатурации входного сигнала (перегрузка) | PSAT | 0,5 | dBm | |||
| Отражение приемника | -12 | dB | ||||
| ЛОС Де-утверждает уровень | LOSD | -17 | dBm | |||
| ЛОС утверждает уровень | LOSA | -30 | dBm | |||
| Гистерезис ЛОС | HYS | 0,5 | 6 | dB | ||
Примечание 1. измеренное с телевизионной испытательной таблицей PRBS 231 до 1, @10.3125Gbps, ER=4dB, BER-12<10>
