Подробная информация о продукте:
|
| Название продукта: | Приемопередатчик Cisco совместимый | Скорость обработки данных: | 10.3125Gbps |
|---|---|---|---|
| Длина волны: | 1270~1610nm | Передача: | 10km |
| Оптически бюджет: | 10dB | Применение: | центр данных, локальная сеть 10G |
| Выделить: | приемопередатчики 1610nm Cisco оптически,Приемопередатчики SMF Cisco оптически,приемопередатчики 10km CISCO совместимые |
||

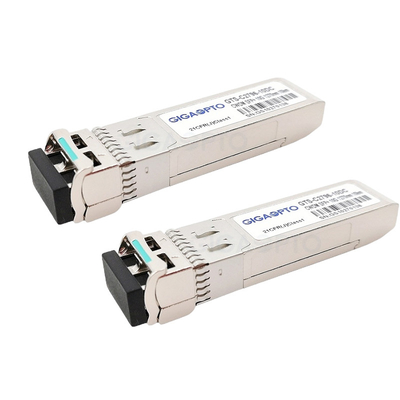

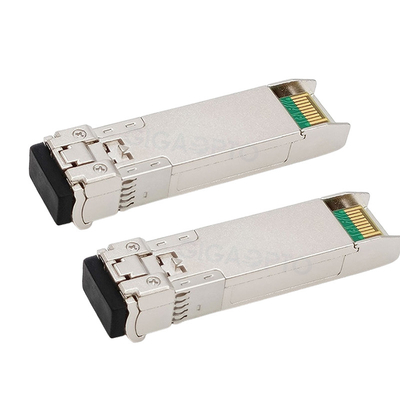

приемопередатчики SMF 10km 10Gbps SFP+ 1270~1610nm Cisco совместимые оптически для CWDM-SFP10G-xx-10
Описание продуктов серии 10G SFP+ CWDM LR (1270~1610) nm
Этот горяч-pluggable приемопередатчик 10Gbps Cisco CWDM-SFP10G-xx-10 совместимый обеспечивает большую емкость, высокие решения связи ширины полосы частот для переданных по мультиплексу оптически сетей. Этот модуль приемопередатчика CWDM SFP+ конструирован для связей до 10km локальных сетей 10 гигабит над волокном двойн-стренги однорежимным.
Оно отличает сильно надежным передатчиком CWDM DFB и фотодетектором PIN в соединитель LC дуплекса оптически. 18 разбивочных длин волны доступных от 1270nm к 1610nm с каждым шагом 20nm. Предложен гарантированный минимум бюджета оптически связи dB 10.
Приемопередатчик CWDM-SFP10G-xx-10 уступчив с SFF-8431, SFF-8432 и IEEE канал волокна 10GBASE-LR и 10G 802.3ae. Функции диагностик цифров доступны через двухпрободный последовательный интерфейс, как замечено в SFF-8472.
Функциональная спецификация
| Совместимый бренд | Cisco | P/N (номер детали) | CWDM-SFP10G-xx-10 |
| Поставщик | Gigaopto | Тариф данных (Gbps) | 10,3 Gb/s |
| Длина волны | 1270nm~1610nm | Достигаемость | 10km |
| Интерфейс | Двойной LC | Тип носителя | G.652 SMF |
| Передатчик | CWDM DFB | Приемник | PIN |
| Поставка напряжения тока | 3.3V | Чувствительность Rx | <-14> |
| TX вывело наружу сила (dBm) | -6~+0.5dBm | Сила входного сигнала сатурации | <0> |
| Бюджет силы (dB) | dB 8,4 | Коэффициент вымирания | >dB 3,5 |
| Диссипация силы | <1> | Температура | 0 к 70°C (32 к 158°F) |
| DOM/DDM | Поддержка | OEM/ODM | Поддержанный |
Упорядочение информации
| Номер детали | Описание | CWDM/CH | Достигаемость (KM) | Соединитель | Цвет защелки |
| CWDM-SFP10G-1270-10 | SFP+ 10Gbps Cisco CWDM LR | 1270nm | 10km | Дуплекс LC | Свет - пурпур |
| CWDM-SFP10G-1290-10 | SFP+ 10Gbps Cisco CWDM LR | 1290nm | 10km | Дуплекс LC | Небесно-голубой |
| CWDM-SFP10G-1310-10 | SFP+ 10Gbps Cisco CWDM LR | 1310nm | 10km | Дуплекс LC | Желтый зеленый цвет |
| CWDM-SFP10G-1330-10 | SFP+ 10Gbps Cisco CWDM LR | 1330nm | 10km | Дуплекс LC | Желтое Ocher |
| CWDM-SFP10G-1350-10 | SFP+ 10Gbps Cisco CWDM LR | 1350nm | 10km | Дуплекс LC | Пинк |
| CWDM-SFP10G-1370-10 | SFP+ 10Gbps Cisco CWDM LR | 1370nm | 10km | Дуплекс LC | Беж |
| CWDM-SFP10G-1390-10 | SFP+ 10Gbps Cisco CWDM LR | 1390nm | 10km | Дуплекс LC | Белый |
| CWDM-SFP10G-1410-10 | SFP+ 10Gbps Cisco CWDM LR | 1410nm | 10km | Дуплекс LC | Серебр |
| CWDM-SFP10G-1430-10 | SFP+ 10Gbps Cisco CWDM LR | 1430nm | 10km | Дуплекс LC | Черный |
| CWDM-SFP10G-1450-10 | SFP+ 10Gbps Cisco CWDM LR | 1450nm | 10km | Дуплекс LC | Желтый апельсин |
| CWDM-SFP10G-1470-10 | SFP+ 10Gbps Cisco CWDM LR | 1470nm | 10km | Дуплекс LC | Серый цвет |
| CWDM-SFP10G-1490-10 | SFP+ 10Gbps Cisco CWDM LR | 1490nm | 10km | Дуплекс LC | Volet |
| CWDM-SFP10G-1510-10 | SFP+ 10Gbps Cisco CWDM LR | 1510nm | 10km | Дуплекс LC | Синь |
| CWDM-SFP10G-1530-10 | SFP+ 10Gbps Cisco CWDM LR | 1530nm | 10km | Дуплекс LC | Зеленый цвет |
| CWDM-SFP10G-1550-10 | SFP+ 10Gbps Cisco CWDM LR | 1550nm | 10km | Дуплекс LC | Желтый цвет |
| CWDM-SFP10G-1570-10 | SFP+ 10Gbps Cisco CWDM LR | 1570nm | 10km | Дуплекс LC | Апельсин |
| CWDM-SFP10G-1590-10 | SFP+ 10Gbps Cisco CWDM LR | 1590nm | 10km | Дуплекс LC | Красный |
| CWDM-SFP10G-1610-10 | SFP+ 10Gbps Cisco CWDM LR | 1610nm | 10km | Дуплекс LC | Браун |
Особенности
Применение
Стандарт
Оптически характеристики
| Характеристики оптически передатчика | |||||||
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | |
| Сила средней выработки | POUT | -6 | 0,5 | dBm | |||
| Разбивочная длина волны | λc | λc-6 | λc | λc+7.5 | nm | 1 | |
| Ширина спектра (- 20dB) | ∆λ | 1 | nm | ||||
| Бортовой коэффициент подавления режима | SMSR | 30 | dB | ||||
| Коэффициент вымирания | ER | 3,5 | dB | ||||
| Относительный шум интенсивности | RIN | -128 | dB/Hz | ||||
| Оптически возвращенная потеря | 12 | dB | |||||
| Штраф передатчика и рассеивания | TDP | 3,2 | dB | ||||
| Передатчик С силы | POFF | -45 | dBm | ||||
| Диаграмма глаза выхода | Исполняет с IEEE802.3ae | ||||||
| Характеристики оптически приемника | |||||||
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | |
| Разбивочная длина волны | λc | 1260 | 1620 | nm | |||
| Чувствительность приемника | PSEN | -14,4 | dBm | 2 | |||
| Сила сатурации входного сигнала (перегрузка) | PSAT | 0,5 | dBm | ||||
| Отражение приемника | -12 | dB | |||||
| ЛОС Де-утверждает уровень | LOSD | -17 | dBm | ||||
| ЛОС утверждает уровень | LOSA | -30 | dBm | ||||
| Гистерезис ЛОС | HYS | 0,5 | 6 | dB | |||
Длина волны от 1270nm к 1610nm, каждый шаг 20nm примечания 1. ITU-T G.694.2 CWDM.
Примечание 2. измеренное с телевизионной испытательной таблицей PRBS 231 до 1, @10.3125Gbps, BER-12<10>.
