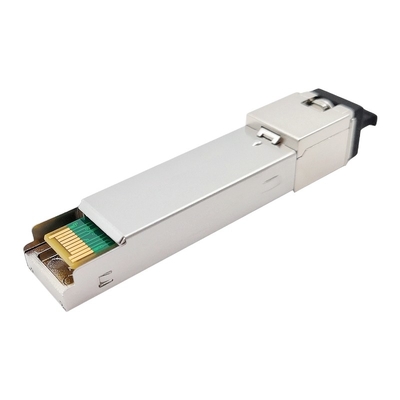

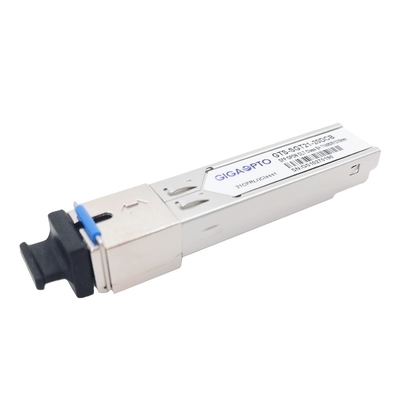

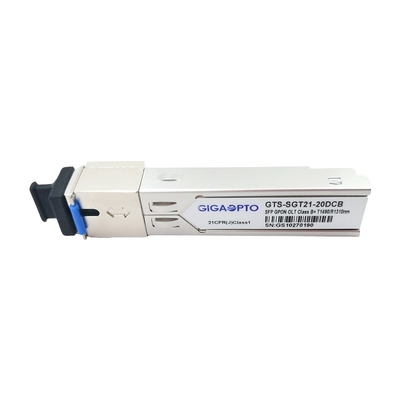

Модуль приемопередатчика SC DDM класса B+ TX 1490nm 2.5G RX 1310nm 1.25G 20km приемопередатчика OLT GPON SFP

Класс B+ приемопередатчика TX-2.5G/RX-1.25G GPON (SMF, 1490nm-TX/1310nm-RX, 20km, SC)

Описание

GTS-SGT21-20DCB GIGAOPTO модуль приемопередатчика высокой эффективности для одиночных связей волокна используя передатчик непрерывн-режима 1490nm и приемник взрыв-режима 1310nm. Оно конструирован для того чтобы соотвествовать класса B+ ITU G.984.2 для оптически линии применений терминала (OLT).

Передатчик 1490nm DFB LD имеет автоматические сети функции и компенсации влияния температуры регулятора мощности (APC) для обеспечения стабилизированного оптически коэффициента силы и вымирания над всей температурной амплитудой рабочей температуры. Передатчик встречает безопасность глаза класса 1 в стандарты IEC60825 и CDRH. Приемник имеет герметично упакованный предусилитель APD-TIA (усилителя транс-импеданса) и ограничиваясь усилитель с выходами LVPECL совместимыми дифференциальными. Он отличает разрыванным пакетом обнаруживает выход (SD) который LVTTL совместимое. Выход SD придет высокий после получать разрыванный пакет.

Модуль обеспечивает цифровую диагностическую информацию своих эксплуатационных режимов и состояния, включая передавая силу, ток смещения лазера, температуру модуля, и подачу напряжения. Тарировка и сигнал тревоги/предупреждая данные по порога написаны и сохранены во внутренней памяти (EEPROM).

Модуль приемопередатчика SFP делал тест забора под большинств известными брендами маршрутизаторов, переключателей, серверов.

Горячий swappable приемопередатчик GPON SFP идеален для каналов связи сети гигабита провайдер услуг интернета (ISP) пассивных оптически (GPON), других оптически связей.

Спецификация

Особенности

• Применение одиночных каналов передачи данных несимметричное TX 2488Mbps/RX1244Mbps волокна двухнаправленных
• 1490nm передатчик лазера непрерывн-режима DFB и 1310nm приемник взрыв-режима APD-TIA

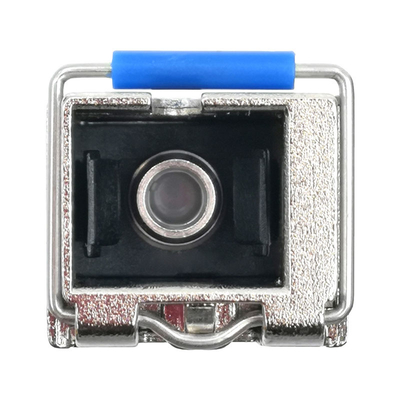

• Пакет небольшого форм-фактора Pluggable с соединителем SC/UPC
• 0 к рабочей температуре 70°C
• Одиночное электропитание 3.3V
• Интерфейс цифров диагностический контролируя
• Функция взрыва RSSI цифров для того чтобы контролировать уровень силы входного сигнала оптически
• Интерфейс вход-выхода данным по LVPECL совместимый
• Управление отключения передатчика LVTTL
• Сигнал тревоги недостатка лазера передатчика LVTTL
• Быстрый сигнал приемника LVTTL обнаруживает ответ индикации (SD)
• Низкий EMI и превосходное предохранение от ESD
• Норма бесопасности IEC-60825 лазера класса I уступчивая
• Соответствие RoHS6

Применение

• Гигабит-способные пассивные оптически сети (GPON)

Стандарты

• Исполняет с согласованием Мульти-источника SFP (MSA) SFF-8074i
• Исполняет с поправкой 1 ITU-T G.984.2
• Исполняет с частью 15 FCC 47 CFR, класс b
• Исполняет с УПРАВЛЕНИЕМ ПО САНИТАРНОМУ НАДЗОРУ ЗА КАЧЕСТВОМ ПИЩЕВЫХ ПРОДУКТОВ И МЕДИКАМЕНТОВ 21 CFR 1040,10 и 1040,11 за исключением отступлений pursuant к но. 50 извещении о лазера, датировали 24-ое июня 2007
• Исполняет с SFF-8472
• Совместимый с классификацией Class2 чувствительности TR-NWT-000870 4,1 ESD.
• Совместимый с Telcordia GR-468-CORE

Упорядочение информации - серия GPON OLT SFP Gigaopto (симплекс SC DFB+APD)

Совместимость

Весь из модулей приемопередатчика GTS-SGT21-20DCB SFP GIGAOPTO оптически открытое найденное, можно закодировать для того чтобы быть полно - совместим с приборами всемирных популярных брендов, например HUAWEI MA5603T, HUAWEI MA5608T, HUAWEI MA5680T, HUAWEI MA5800T, ZTE ZXA10 C300, ZTE ZXA10 C320, ZTE C600, Alcatel-светящиеся 7360, Nokia 7360, C-DATA, VSOL, BDCOM. Пожалуйста см. следующая таблица для детальной совместимости, пожалуйста чувствуйте свободным связаться мы.
