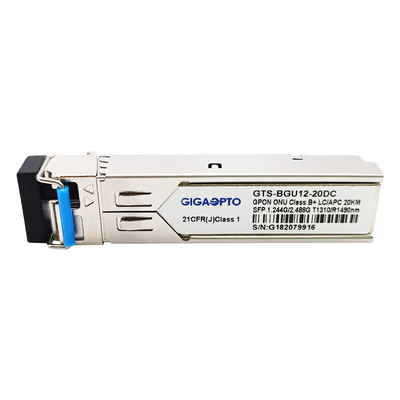

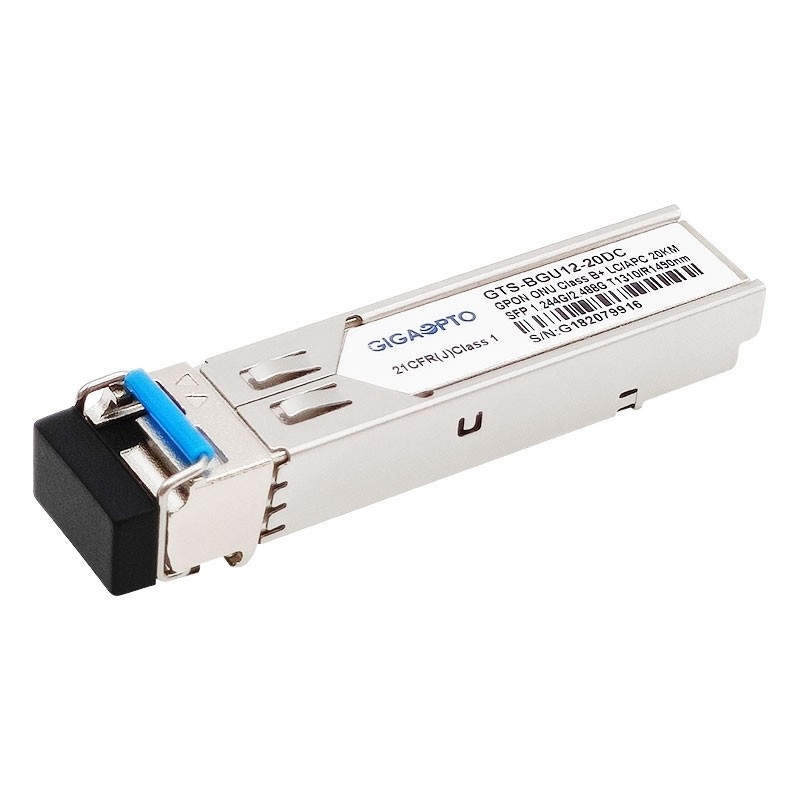

Модуль SMF Tx1310nm Rx1490nm LC APC приемопередатчика класса B+ GPON SFP ONU

Модуль приемопередатчика GPON ONU SFP

Штепсельная розетка соединителя класса B+ LC APC

Родовая совместимость, ДОСТИГАЕМОСТЬ CE FCC RoHS.

Описание

Этот модуль приемопередатчика класса B+ GTS-BGU12-20DC GPON ONU SFP конструирован для Гигабит-способной пассивной оптически передачи сети (GPON). Он может полно поддержать применение класса B+ ODN определенное стандартом ITU-T G.984.2 и ITU-T G.984.2 Amendent-2006.

Модуль передатчика использует лазерный диод 1310nm DFB и полно уступчив с IEC60825 и CDRH классифицируют 1 безопасность глаза. Она содержит функции APC, цепь компенсации влияния температуры для обеспечения соответствия с требованием G.984.2 на рабочей температуре, вводы данных и междукаскадную цепь связи AC или DC.

Раздел приемника использует герметичное упакованное 1550nm APD-TIA (APD с усилителем транс-импеданса) и ограничиваясь усилитель. APD преобразовывает оптически силу в электрический ток и течение преобразовано к напряжению тока усилителем транс-импеданса. Сигналы дифференциальным данным по ДАННЫХ и /DATA CML произведены ограничиваясь усилителем. APD-TIA AC соединенный к ограничиваясь усилителю через низкопроходный фильтр.

Модуль обеспечивает цифровую диагностическую информацию своих эксплуатационных режимов и состояния, включая передавая силу, ток смещения лазера, температуру модуля, и подачу напряжения. Тарировка и сигнал тревоги/предупреждая данные по порога написаны и сохранены во внутренней памяти (EEPROM).

Спецификация

Особенности

• Пакет SFP со штепсельной розеткой LC
• 1.244Gbps, 1310nm разрывало передатчик режима
• 2.488Gbps, непрерывный приемник режима 1490nm
• ООН-охлаженный лазер DFB и чувствительность APD высокий детектор
• УПРАВЛЕНИЕ ПО САНИТАРНОМУ НАДЗОРУ ЗА КАЧЕСТВОМ ПИЩЕВЫХ ПРОДУКТОВ И МЕДИКАМЕНТОВ класса 1 и безопасность лазера IEC60825-1 уступчивая
• Работая температура случая: Стандарт: 0℃~+70℃/индустрия: -40℃~+85℃
• Уступчивый с ITU-T G.984.2 и G.984.2 Amendent-2006
• Уступчивый со спецификацией SFP MSA

Применение

• Сети гигабита пассивные оптически (GPON)
• FTTx

Стандарты

• Исполняет с согласованием Мульти-источника SFP (MSA) SFF-8074i
• Исполняет с ITU-T 984,2
• Исполняет с частью 15 FCC 47 CFR, класс b
• Исполняет с УПРАВЛЕНИЕМ ПО САНИТАРНОМУ НАДЗОРУ ЗА КАЧЕСТВОМ ПИЩЕВЫХ ПРОДУКТОВ И МЕДИКАМЕНТОВ 21 CFR 1040,10 и 1040,11 за исключением отступлений pursuant к но. 50 извещении о лазера, датировали 24-ое июня 2007
• Исполняет с SFF-8472
• Совместимый с классификацией Class2 чувствительности TR-NWT-000870 4,1 ESD.
• Совместимый с Telcordia GR-468-CORE

Для больше приемопередатчиков GPON ONU SFP, пожалуйста см. следующая форма

Серия приемопередатчика GPON ONU (данные RateTX-1.244G/RX-2.488G, длина волны: TX1310nm/RX1490nm, класс B+, DFB+APD)
