Подробная информация о продукте:
|
| Имя деталя: | GPON ONU SFP | Форм-фактор: | SFP |
|---|---|---|---|
| Категория: | Класс B+ | Битрейт: | 1.244G_TX/2.488G_RX |
| Длина волны (TX/RX): | 1310nm/1490nm | Расстояние: | 20km |
| Интерфейс: | Штепсельная розетка SC UPC | DDM/DOM: | Поддержанный |
| Ключевые слова: | Приемопередатчик класса B+ SFP GPON ONU, GPON ONT B+ SFP | ||
| Выделить: | приемопередатчик 1490nm RX GPON SFP,приемопередатчик 1310nm TX GPON SFP,Класс B+ ONU ONT |
||

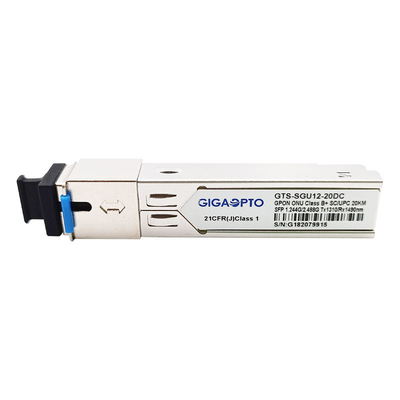

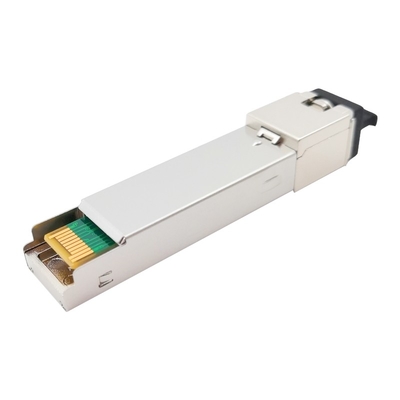

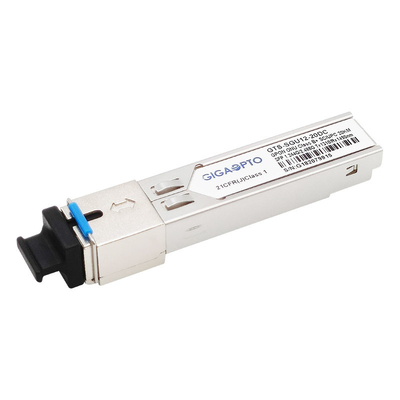

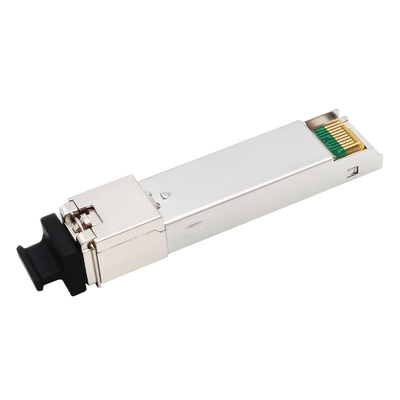

Модуль TX1.244G/RX2.488G приемопередатчика класса B+ GPON ONU/ONT SFP (1310nm_TX/1490nm_RX, SC UPC, 20km DDM)
Описание
Этот модуль приемопередатчика SC UPC класса B+ GPON ONU/ONT SFP GTS-SGU12-20DC конструирован для применений низкой цены P2MP FTTx. Он может полно поддержать применение класса B+ ODN определенное стандартом ITU-T G.984.2 и ITU-T G.984.2 Amendent-2006.
Модуль передатчика использует лазерный диод DFB и полно уступчив с IEC60825 и CDRH классифицируют 1 безопасность глаза. Она содержит функции APC, цепь компенсации влияния температуры для обеспечения соответствия с требованием G.984.2 на работать
температура, вводы данных и междукаскадная цепь связи AC или DC.
Раздел приемника использует герметичное упакованное APD-TIA (APD с усилителем транс-импеданса) и ограничиваясь усилитель. APD преобразовывает оптически силу в электрический ток и течение преобразовано к напряжению тока усилителем транс-импеданса. Сигналы дифференциальным данным по ДАННЫХ и /DATA CML произведены ограничиваясь усилителем. APD-TIA AC соединенный к ограничиваясь усилителю через низкопроходный фильтр.
Функции диагностик цифров доступны, как замечено в SFF-8472, которое обеспечивает контроль в реальном времени температуры приемопередатчика, ток смещения лазера, оптически сила, получили оптически силу и подачу напряжения приемопередатчика.
Каждый модуль приемопередатчика GPON SFP делал тест забора под большинств известными брендами маршрутизаторов, переключателей, серверов.
Спецификация
| Тип продукта | GPON ONU SFP | Категория | Класс B+ |
| Форм-фактор | SFP | Напряжение тока силы | +3.3V |
| Интерфейс | SC/UPC | Максимальная достигаемость | 20km |
| DOM | Поддержка | Тип кабеля | G.652 SMF |
| Гарантия | 3-летний | Диапазон температур | Com. /Ind. |
| Битрейт (TX) | 1.244Gbps | Битрейт (RX) | 2.488Gbps |
| Длина волны (TX) | 1310nm | Длина волны (RX) | 1490nm |
| Диссипация силы | <1> | Течение полной поставки | 300mA |
| Тип передатчика | Лазер DFB | Тип приемника | APD |
| Средняя мощность TX | +0.5~+5.0dBm | Получите чувствительность | < -28=""> |
| Коэффициент вымирания | >10dB | Перегрузка RX | >-8dBm |
| Протоколы | MSA уступчивое, ITU-T 984,2 | ||
Упорядочение информации
| Часть. Никакой | Приемопередатчик спецификаций-GPON ONU SMF | |||||
| Пакет | Режим взрыва TX | LOS/SD | Температура | Класс | DDM | |
| GTS-SGU12-20DC | SFP | Низший уровень включает TX | RX_SD | -5~70 | B+ | Y |
| GTS-SGU12-20DI | SFP | Низший уровень включает TX | RX_SD | -40~85 | B+ | Y |
| GTS-SGU12-20DCH | SFP | Высокий уровень включает TX | RX_SD | -5~70 | B+ | Y |
| GTS-SGU12-20DIH | SFP | Высокий уровень включает TX | RX_SD | -40~85 | B+ | Y |
| GTS-SGU12-20DCM | SFP | Низший уровень включает TX | RX_LOS | -5~70 | B+ | Y |
| GTS-SGU12-20DIM | SFP | Низший уровень включает TX | RX_LOS | -40~85 | B+ | Y |
| GTS-SGU12-20DCN | SFP | Высокий уровень включает TX | RX_LOS | -5~70 | B+ | Y |
| GTS-SGU12-20DIN | SFP | Высокий уровень включает TX | RX_LOS | -40~85 | B+ | Y |
Особенности
Применение
Стандарты
План пакета
Размеры в миллиметрах. Все размеры ±0.1mm если не указано иное. (Блок: mm)
Для больше приемопередатчиков GPON ONU SFP, пожалуйста см. следующая форма
Серия приемопередатчика GPON ONU (данные RateTX-1.244G/RX-2.488G, длина волны: TX1310nm/RX1490nm, класс B+, DFB+APD)
| P/N | Форм-фактор | Сила Tx | Чувствительность Rx | Интерфейс | Температура |
| GTF-SGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | Com. |
| GTF-SGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTF-UGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Отрезок провода SC/UPC | Com. |
| GTF-UGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Отрезок провода SC/UPC | Ind. |
| GTF-AGU12-20DC | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Отрезок провода SC/APC | Com. |
| GTF-AGU12-20DI | SFF 2x10 | 0.5~5.0dBm | -28.0dBm | Отрезок провода SC/APC | Ind. |
| GTS-SGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | Com. |
| GTS-SGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/UPC | Ind. |
| GTS-PGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | Com. |
| GTS-PGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | SC/APC | Ind. |
| GTS-BGU12-20DC | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | Com. |
| GTS-BGU12-20DI | SFP | 0.5~5.0dBm | -28.0dBm | LC/APC | Ind. |
