Подробная информация о продукте:
|
| Категория продукта: | Модуль PON | Тип: | XGPON ONU |
|---|---|---|---|
| Упаковка/класс: | SFP+/N2a | Скорость обработки данных: | Tx_2.488G /Rx_ 9.953G |
| Длина волны (TX/RX): | 1270nm/1577nm | Компоненты: | DFB/APD |
| Соединитель: | Штепсельная розетка SC/UPC | DDM: | Поддержанный |
| Ключевые слова: | Модуль приемопередатчика XGPON ONU N2a SFP+ | ||
| Выделить: | Родовой приемопередатчик GPON SFP,Приемопередатчик N2a GPON SFP,SFP+ XGPON ONU |
||

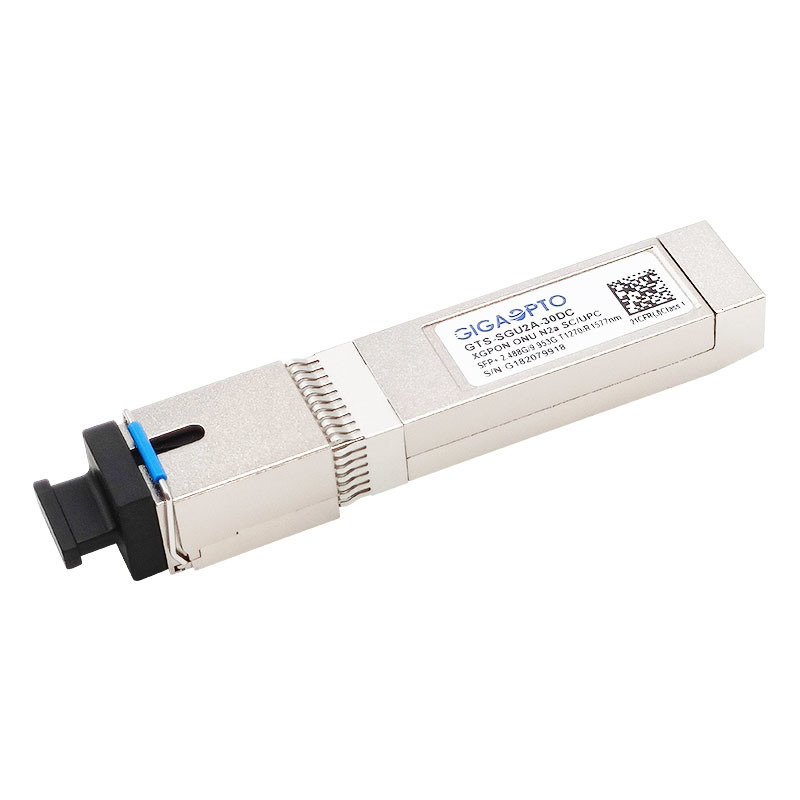

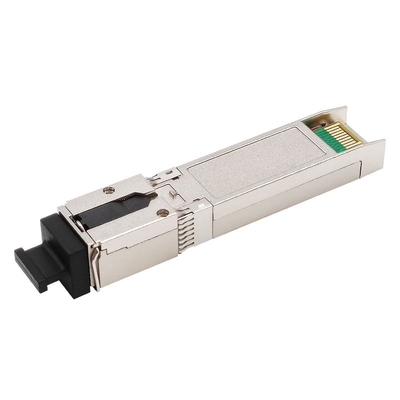

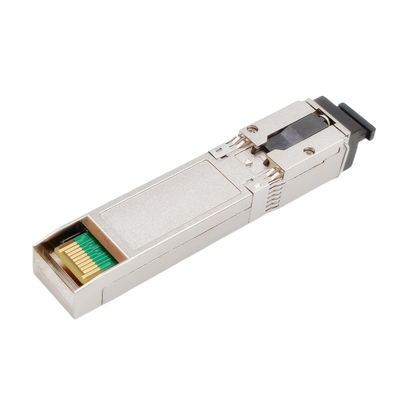

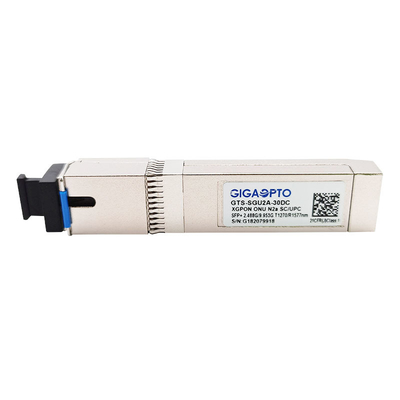

Приемопередатчик XGPON ONU SFP+
Уступчивый с классом ITU-TG.987.2 XGPON N2a
Одиночный приемопередатчик bidi волокна
2.48832Gb/s перед и 9.95328Gb/s по потоку
RoHS, CE, FCC, ДОСТИГАЕТ уступчивое
Описание
Приемопередатчик GTS-SGU2A-30DC XGPON ONU N2a SFP+ Gigaopto конструирован для пункт-к-многопунктового волокна (P2MP) к применениям дома (FTTH), дела или обочины (FTTx) с 9.95328Gbps в идущем дальше по потоку и 2.48832Gbps в верхней части потока. Это модуль высокой эффективности для одиночных связей волокна путем использование передатчика взрыв-режима 1270nm и приемника непрерывн-режима 1577nm.
Раздел передатчика использует лазер 1270nm DFB и лазер класса 1 уступчивый согласно международной норме бесопасности IEC-60825-1. Приемник раздел использует интегрированный предусилитель детектора 1577nm (IDP) установил в оптически заголовке и ограничиваясь интерфейс пост-усилителя IC.CML использован для дифференциальных входов и выходов. Интерфейс логики и управления LVTTL упрощает интерфейс к внешним сетям.
Оно полно уступчивый со стандартами SFP+ MSA, SFF-8432, SFF-8472 и RoHS.
Спецификация
| Бренд | Родовой | Тип формы | SFP+ |
| Тип | XGPON ONU | Сдержанная скорость (Gbps) | 2.488G/9.953G |
| Передача | 20km | Соединитель | SC UPC |
| Категория продукта | PON SFP | Диагностика | Поддержанный |
| Класс | N2a | Работая температура случая | Стандарт: - 5 к 70°C |
| Время гарантии | 3 лет | Промышленный: -40~85°C | |
| Тариф данных TX | 2.488Gbps | Тариф данных RX | 9.953Gbps |
| Длина волны (TX) | 1270nm | Длина волны (RX) | 1577nm |
| Диссипация силы | <1> | Течение полной поставки | <450ma> |
| Тип передатчика | Лазер DFB | Тип приемника | APD-TIA |
| Сила выхода TX | 4~9dBm | Чувствительность Rx | < -28=""> |
| Коэффициент вымирания | >8.2dB | Перегрузка | >-8dBm |
| Протоколы | XG-PON | ||
Упорядочение информации
| Часть. Никакой | Спецификации | |||||
| Пакет | Тариф данных | P_DOWN | LOS/SD | Temp. | Достигаемость | |
| (Gbps) | (Pin 9) | (Pin 8) | (°C) | (km) | ||
| GTS-SGU2A-30DCJ | SFP+ | Tx 2,488/Rx 9,953 | С | SD | -5~70 | 20 |
| GTS-SGU2A-30DCK | SFP+ | Tx 2,488/Rx 9,953 | Без | SD | -5~70 | 20 |
| GTS-SGU2A-30DIJ | SFP+ | Tx 2,488/Rx 9,953 | С | SD | -40~85 | 20 |
| GTS-SGU2A-30DIK | SFP+ | Tx 2,488/Rx 9,953 | Без | SD | -40~85 | 20 |
| GTS-SGU2A-30DCM | SFP+ | Tx 2,488/Rx 9,953 | С | ЛОС | -5~70 | 20 |
| GTS-SGU2A-30DCN | SFP+ | Tx 2,488/Rx 9,953 | Без | ЛОС | -5~70 | 20 |
| GTS-SGU2A-30DIM | SFP+ | Tx 2,488/Rx 9,953 | С | ЛОС | -40~85 | 20 |
| GTS-SGU2A-30DIN | SFP+ | Tx 2,488/Rx 9,953 | Без | ЛОС | -40~85 | 20 |
Особенности
Применение
Стандарты
План пакета
Размеры в миллиметрах. Все размеры ±0.1mm если не указано иное. (Блок: mm)
