Подробная информация о продукте:
|
| Название продукта: | Приемопередатчик XGPON OLT XFP | Форм-фактор: | XFP |
|---|---|---|---|
| Класс ODN: | N1 | Тариф данных: | TX9.953Gbps/RX2.488Gbps |
| длина волны: | TX1577nm/RX1270nm | Соединитель: | SC UPC |
| LD/PD: | EML+APD | Диагностики цифров: | Поддержанный |
| Ключевые слова: | Приемопередатчик XGPON OLT N1 XFP | ||
| Выделить: | Приемопередатчик XFP GPON SFP,Приемопередатчик XGPON GPON SFP,Модуль приемопередатчика RX1270nm XFP |
||

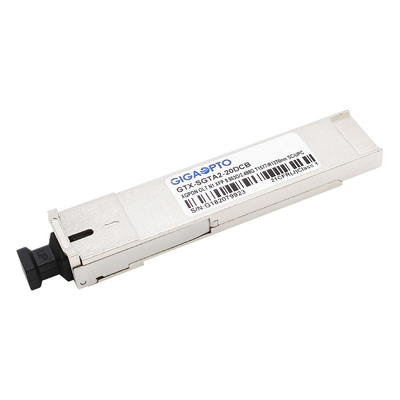

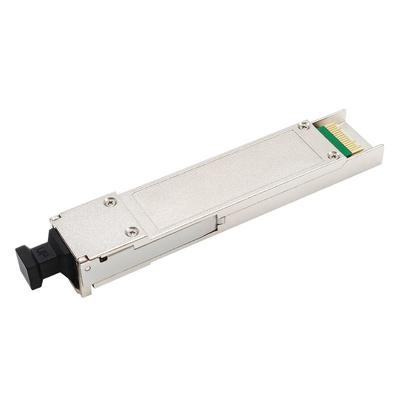

Приемопередатчик XG-PON OLT XFP
Уступчивый с ITU-T G.987.2, классом N1
Приемопередатчик одиночного волокна двухнаправленный со штепсельной розеткой SC/UPC
9.953Gb/s по потоку и 2.488Gb/s перед
RoHS, CE, FCC, ДОСТИГАЕМОСТЬ
Описание
Этот модуль приемопередатчика волокна SC UPC GTX-SGTA2-20DCB XGPON OLT N1 XFP конструирован для оптически линии терминала (OLT) XGPON с 9.953Gbps в идущем дальше по потоку и 2.488Gbps в верхней части потока путем использование передатчика 1577 непрерывн-режима и приемника взрыв-режима 1270nm.
Раздел передатчика использует лазер EML 1577nm и лазер класса 1 уступчивый согласно международной норме бесопасности IEC-60825-1. Раздел приемника использует интегрированные 1270 предусилитель детектора nm (IDP) установил в оптически заголовке и ограничиваясь пост-усилителе IC.
Оно принимает пакет XFP с соединителем штепсельной розетки SC/UPC. Электропитание одиночное напряжение тока +3,3.
Функции диагностик цифров доступны, как замечено в SFF-8472, которое обеспечивает контроль в реальном времени температуры приемопередатчика, ток смещения лазера, оптически сила, получили оптически силу и подачу напряжения приемопередатчика.
Спецификация
| Название продукта | XG-PON OLT XFP | Форм-фактор | XFP |
| Тип | XG-PON OLT | Класс ODN | N1 |
| Расстояние | 20km | Тип соединителя | Симплекс - SC/UPC |
| Категория продукта | Приемопередатчик PON | DOM/DDM | Поддержанный |
| Совместимость | Родовой | Окружающая среда | Работать: 0°C к 70°C |
| Время гарантии | 3-летний | хранение: - 40~85°C | |
| Битовая скорость TX | 9.953Gbps | Битовая скорость RX | 2.488Gbps |
| Длина волны (TX) | 1577nm | Длина волны (RX) | 1270nm |
| Диссипация силы | <1> | Течение полной поставки | <500ma> |
| Передатчик | DFB EML | Приемник | APD |
| TX вывело наружу сила (dBm) | 2~6dBm | Чувствительность Rx | < -27=""> |
| Коэффициент вымирания | >8.2dB | Перегрузка | >-7.0dBm |
| Протоколы | INF-8077i, ITU-T G.987.2 | ||
Особенности
Применение
Стандарты
Упорядочение информации наших приемопередатчиков XGPON OLT:
| P/N | Описание | Форм-фактор | Тариф данных (Gb/s) | Длина волны (nm) | Класс | Тип Tx/Rx | Сила Tx | Чувствительность Rx | Интерфейс | Температура |
| GTS-SGTA2-20DCB | Приемопередатчик XG-PON OLT | SFP+ | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N1 | EML/APD | 2~6dBm | -27.5dBm | SC/UPC | -5°C к 70°C |
| GTS-SGTA2-20DCC | Приемопередатчик XG-PON OLT | SFP+ | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N2a | EML/APD | 4~8dBm | -29.5dBm | SC/UPC | -5°C к 70°C |
| GTX-SGTA2-20DCB | Приемопередатчик XG-PON OLT | XFP | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N1 | EML/APD | 2~6dBm | -27.5dBm | SC/UPC | -5°C к 70°C |
| GTX-SGTA2-20DCC | Приемопередатчик XG-PON OLT | XFP | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N2a | EML/APD | 4~8dBm | -29.5dBm | SC/UPC | -5°C к 70°C |
