Подробная информация о продукте:
|
| Название продукта: | Приемопередатчик XGPON OLT XFP | Форм-фактор: | XFP |
|---|---|---|---|
| Класс ODN: | N2a | Скорость обработки данных: | TX9.953G/RX2.488G |
| длина волны: | TX1577nm/RX1270nm | Соединитель: | Штепсельная розетка SC UPC |
| Передатчик/приемник: | EML+APD | Диагностики: | Поддержанный |
| Ключевые слова: | Модуль приемопередатчика XGPON OLT N2a XFP | ||
| Выделить: | модуль приемопередатчика 2.488G XFP,модуль приемопередатчика 1577nm XFP,XGPON OLT |
||

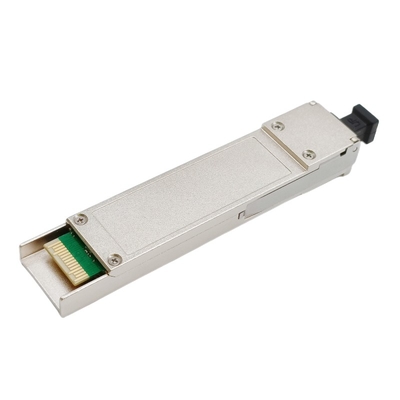

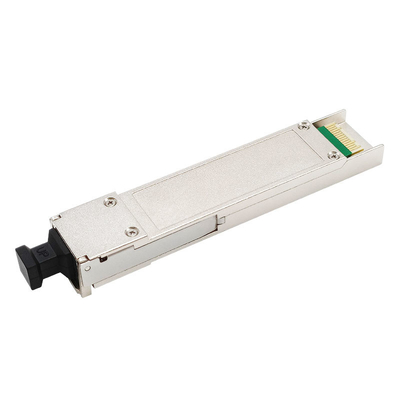

Приемопередатчик XG-PON OLT XFP
Уступчивый с ITU-T G.987.2, классом n2a
Одиночный приемопередатчик wdml волокна со штепсельной розеткой SC
нисходящий канал 9.953Gb/s и uplink 2.488Gb/s
RoHS, CE, FCC, ДОСТИГАЕМОСТЬ
Описание

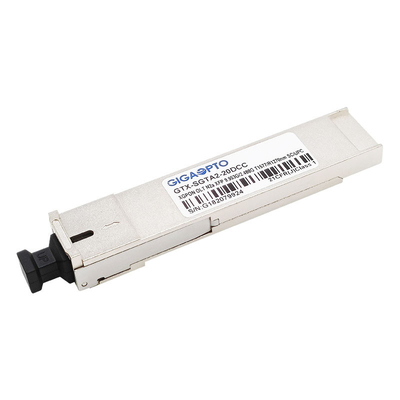

Модуль приемопередатчика GTX-SGTA2-20DCC XGPON OLT Gigaopto конструирован для оптически линии терминала (OLT) применений XGPON с 9.953Gbps в идущем дальше по потоку и 2.488Gbps в верхней части потока. Это модуль высокой эффективности для одиночных связей волокна путем использование передатчика 1577 непрерывн-режима и приемника взрыв-режима 1270nm.
Раздел передатчика использует лазер EML 1577nm и лазер класса 1 уступчивый согласно международной норме бесопасности IEC-60825-1. Приемник раздел использует интегрированный предусилитель детектора 1270nm (IDP) установил в оптически заголовке и ограничиваясь пост-усилителе IC.
Оно принимает пакет XFP с соединителем штепсельной розетки SC/UPC. Электропитание одиночное напряжение тока +3,3.
Функции диагностик цифров доступны, как замечено в SFF-8472, которое обеспечивает контроль в реальном времени температуры приемопередатчика, ток смещения лазера, оптически сила, получили оптически силу и подачу напряжения приемопередатчика.
Спецификация
| Продукт | XGPON OLT XFP | Упаковка | XFP |
| Тип | XGPON OLT | Класс ODN | N2a |
| Расстояние | 20km | Интерфейс | Симплексный - SC UPC |
| Категория продукта | Приемопередатчик PON | Диагностики | Поддержанный |
| Совместимый бренд | Родовой | Окружающая среда | Работать: 0°C к 70°C |
| Гарантия | 36-month | хранение: - 40~85°C | |
| Тариф данных по потоку | 9.953Gbps | Тариф данных перед | 2.488Gbps |
| Длина волны (TX) | 1577nm | Длина волны (RX) | 1270nm |
| Расход энергии | <1> | Течение полной поставки | <500ma> |
| Компонент TX оптически | Лазер DFB EML | Компонент RX оптически | APD |
| Сила TX (dBm) | 4~8dBm | Чувствительность Rx | < -29=""> |
| Коэффициент вымирания | >8.2dB | Перегрузка | >-9.0dBm |
| Протоколы | INF-8077i, ITU-T G.987.2 | ||
Особенности
Применение
Стандарты
Упорядочение информации наших приемопередатчиков XGPON OLT
| P/N | Описание | Форм-фактор | Скорость данных (Gb/s) | Длина волны (nm) | Класс | Тип Tx/Rx | Сила Tx | Чувствительность Rx | Интерфейс | Температура |
| GTS-SGTA2-20DCB | Приемопередатчик XG-PON OLT | SFP+ | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N1 | EML/APD | 2~6dBm | -27.5dBm | SC/UPC | -5°C к 70°C |
| GTS-SGTA2-20DCC | Приемопередатчик XG-PON OLT | SFP+ | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N2a | EML/APD | 4~8dBm | -29.5dBm | SC/UPC | -5°C к 70°C |
| GTX-SGTA2-20DCB | Приемопередатчик XG-PON OLT | XFP | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N1 | EML/APD | 2~6dBm | -27.5dBm | SC/UPC | -5°C к 70°C |
| GTX-SGTA2-20DCC | Приемопередатчик XG-PON OLT | XFP | TX 9.953G/RX 2.488G | TX1577nm/RX1270nm | N2a | EML/APD | 4~8dBm | -29.5dBm | SC/UPC | -5°C к 70°C |
