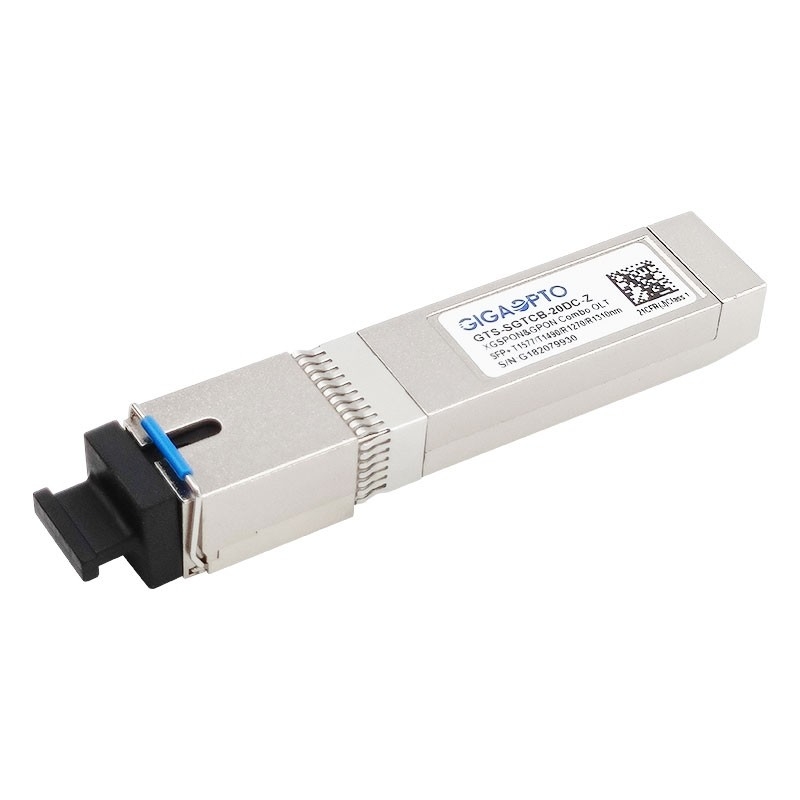

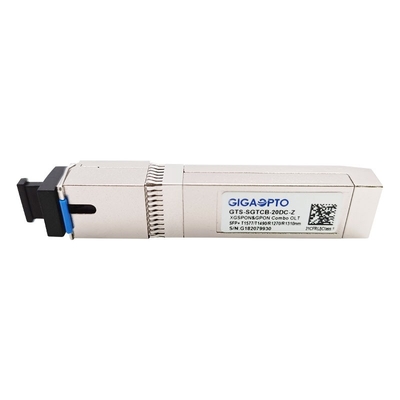

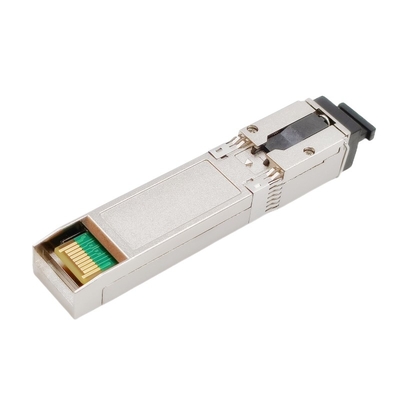

Модуль ZTE совместимое GPON XGSPON приемопередатчика OLT SFP+ комбинированный

ZTE совместимое GPON - модуль приемопередатчика XGSPON комбинированный OLT SFP+ TX 1577nm 9.953G TX 1490nm 2.488G RX 1270nm 9.953G RX 1310nm 1.244G

Канал передачи данных SFP+ GPON одиночного волокна квадрацикл-дирекционный & модуль приемопередатчика XGSPON комбинированный OLT

Описание

GTS-SGTCB-20DC-Z сочетание из XGSPON OLT, приемопередатчик XGPON OLT и GPON OLT оптически в упаковку SFP+. Оно конструирован для того чтобы поддержать и новое ITU-T G.9807.1 и ITU-T G.987.2 XGS-PON/XG-PON и спецификации наследия ITU-T G.984.2 GPON над одиночным волокном через грубый передавать по мультиплексу разделения волны.

Для XGSPON/XGPON, оно использует передатчик режима 1577nm EML CW идущий дальше по потоку работая на 9.953Gb/s и приемник режима взрыва 1270nm APD/TIA перед работая на 9.953Gb/s или 2.488Gb/s.

Для GPON, оно использует передатчик режима 1490nm DFB CW идущий дальше по потоку работая на 2.488Gb/s и приемник режима взрыва 1310nm APD/TIA перед работая на 1.244Gb/s.

Оно конструировано для того чтобы работать над коммерчески диапазоном температур случая от 0 к 70°C.

GTS-SGTCB-20DC-Z конструировано для того чтобы поддержать до 32 подписчика над расстояниями до 20km. Класс УПРАВЛЕНИЯ ПО САНИТАРНОМУ НАДЗОРУ ЗА КАЧЕСТВОМ ПИЩЕВЫХ ПРОДУКТОВ И МЕДИКАМЕНТОВ 21CFR1040.10 и IEC 60825-2 я безопасность лазера уступчивая и встречает EEC директивное 2002/95/EC для соответствия RoHS. Приемопередатчик сейф ESD испытыванный согласно IEC61000-4-2. Прибор исполняет с классом b FCC (США), B. класса CE (Европы).

Спецификация

Характеристики продукта

• Канал передачи данных одиночного волокна квадрацикл-дирекционный
• XGSPON/XGPON: 9.953Gbps по потоку и 9.953Gbps/2.488Gbps перед
• GPON: 2.488Gbps по потоку и 1.244Gbps перед
• XGSPON/XGPON: 1577nm передатчик лазера непрерывн-режима EML и 1270nm взрыв-режим APD - приемник TIA
• GPON: 1490nm передатчик лазера непрерывн-режима DFB и 1310nm взрыв-режим APD - приемник TIA
• 0 к температуре случая +70°C работая
• электропитание DC +3.3V
• Пакет SFP+ с соединителем штепсельной розетки SC/UPC
• двухпрободный интерфейс для интегрированного контроля цифров диагностического
• Цифров получая индикацию силы сигнала (RSSI)
• Низкий EMI и превосходное предохранение от ESD
• Норма бесопасности IEC-60825 лазера Class1 уступчивая
• Соответствие RoHS

Применение

• XGSPON OLT (N1 класс ODN)
• XGPON OLT (N1 класс ODN)
• GPON OLT (класс B+)

Стандарт

• Исполняет с SFF-8431/SFF-8432
• Исполняет с SFF-8472
• Исполняет с ITU-T G.987.2 & G.984.2
• Исполняет с частью 15 FCC 47 CFR, класс b
• Исполняет с УПРАВЛЕНИЕМ ПО САНИТАРНОМУ НАДЗОРУ ЗА КАЧЕСТВОМ ПИЩЕВЫХ ПРОДУКТОВ И МЕДИКАМЕНТОВ 21 CFR 1040,10 и 1040,11 за исключением отступлений pursuant к извещению о No.50 лазера, датировали 24-ое июня 2007
