Подробная информация о продукте:
|
| Название продукта: | Приемопередатчик XGPON&XGSPON комбинированный OLT SFP | применение: | XG-PON & XGS-PON |
|---|---|---|---|
| Тариф данных (Gbps): | XGSPON-TX 9,953 RX9.953 RX 2,488, XGPON-TX 9,953 RX 2,488 | Длина волны TX: | XGSPON-1577nm, XGPON-1490nm |
| Длина волны RX: | XGSPON/XGPON-1270nm | Тип LD/PD: | EML/APD |
| Гарантия: | 3 лет | Ключевые слова: | SFP+ XGPON & XGSPON комбинированные |
| Выделить: | Модуль приемопередатчика OLT SFP+,Модуль приемопередатчика XGSPON SFP+,ZTE XGPON |
||

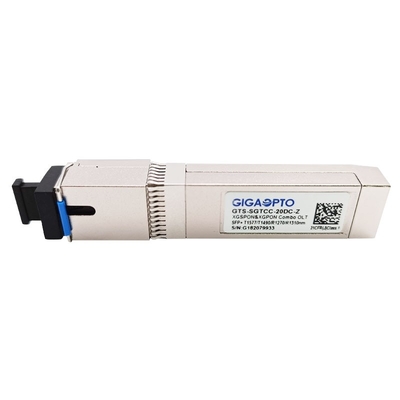

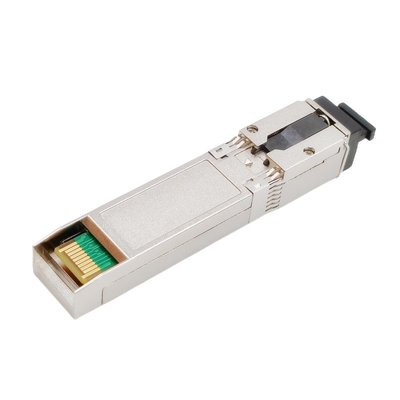

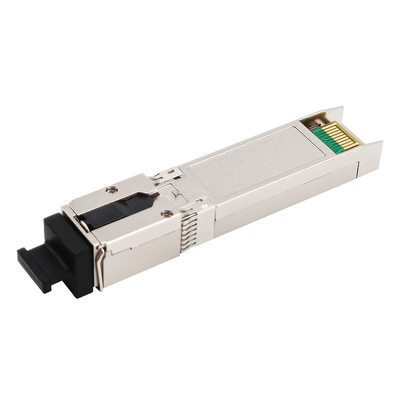

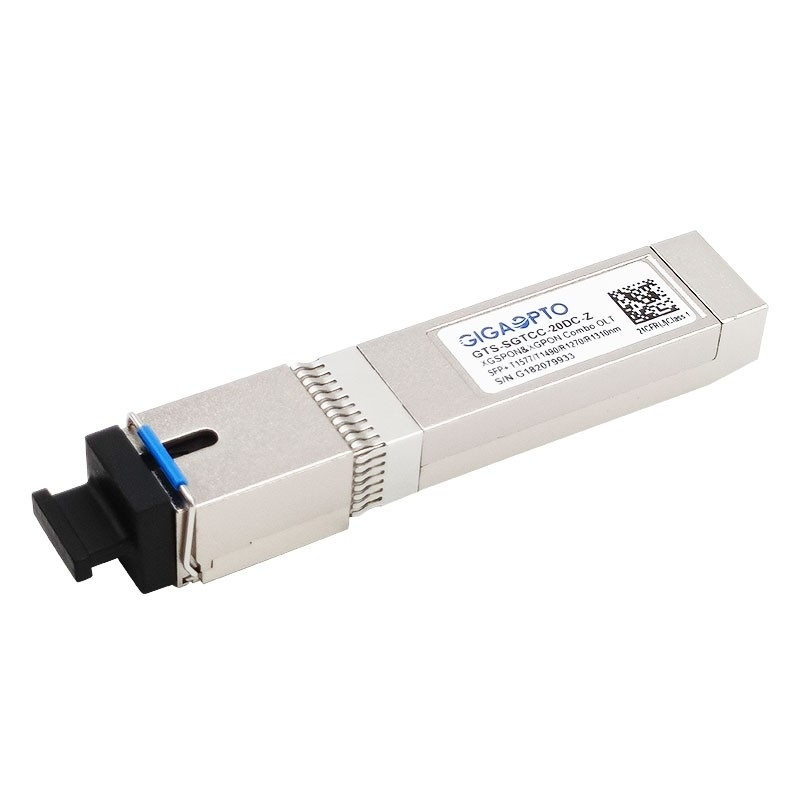

Модуль приемопередатчика ZTE XGPON-XGSPON комбинированный OLT SFP+ TX 1577nm 9.953G TX 1490nm 2.488G RX 1270nm 9.953G RX 1270nm 2.488G
Описание:
GTS-SGTCC-20DC-Z XGS-PON&XGPON/GPON комбинированное OLT Gigaopto совместимо с GPON OLT B+ и XGSPON&XGPON OLT N1.
Оно состоит из передатчика непрерывн-режима 1577nm 10Gbps с лазером EML, приемника взрыв-режима 1270nm 10Gbps/2.5Gbps с APD-TIA, передатчика непрерывн-режима 1490nm 2.5Gbps с лазером DFB, и приемника взрыв-режима 1310nm 1.25G с APD-TIA. Форм-фактор SFP+, используя диапазоны температур BIDI SC/UPC Receptacle.Its коммерчески от 0 к 70°C.
Особенности
Условия работать & хранения
| Параметр | Блок | MIN. | Типичный | Максимальный. |
| Температура хранения | °C | -40 | 85 | |
| Работая Temp случая | °C | 0 | 70 | |
| Влажность хранения | % | 5 | 90 | |
| Работая относительная влажность | % | 5 | 85 | |
| Напряжение тока электропитания | V | 3,135 | 3,3 | 3,465 |
| Расход энергии | W | 2,8 | ||
| Порог повреждения для приемника | dBm | -3 | ||
| Битовая скорость для Tx 1577nm | Gbps | 9,953 | ||
| Битовая скорость для Rx 1270nm | Gbps | 2,488 | 9,953 | |
| Битовая скорость для Tx 1490nm | Gbps | 2,488 | ||
| Битовая скорость для Rx 1310nm | Gbps | 1,244 | ||
Характеристики
Все представление определено на всех работая температуре и условиях.
| Параметр | Блок | MIN. | Типичный | Максимальный. | |||
| Передатчик XGSPON1577nm 9.953G | |||||||
| Длина волны TX центральная | nm | 1575 | 1577 | 1580 | |||
| Спектральная ширина (- 20dB) | nm | 1 | |||||
| Бортовой коэффициент подавления режима | dB | 30 | |||||
| Сила XGSPON запущенная серединой (N1 BOL) |
dBm | 2,5 | 5 | ||||
| Сила XGSPON запущенная серединой (N1 EOL) |
dBm | 2 | 5 | ||||
| Средняя запущенная сила (TX) | dBm | -39 | |||||
| Коэффициент вымирания | dB | 8,2 | |||||
| Оптически допуск возвращенной потери | dB | 15 | |||||
| Передатчик 20km XGSPON Штраф рассеивания волокна |
dB | 1 | |||||
| Маска передатчика (PRBS231-1@9.953G) |
Уступчивый с ITU-T G.9807.1 | ||||||
| Передатчик XGPON 1577nm 9.953G | |||||||
| Длина волны TX центральная | nm | 1575 | 1577 | 1580 | |||
| Спектральная ширина (- 20dB) | nm | 1 | |||||
| Бортовой коэффициент подавления режима | dB | 30 | |||||
| Сила XGPON запущенная серединой (N1 BOL) |
dBm | 2,5 | 6 | ||||
| Сила XGPON запущенная серединой | dBm | 2 | 6 | ||||
| (N1 EOL) | |||||||
| Средняя запущенная сила (TX) | dBm | -39 | |||||
| Коэффициент вымирания | dB | 8,2 | |||||
| Оптически допуск возвращенной потери | dB | 15 | |||||
| Передатчик 20km XGPON Штраф рассеивания волокна |
dB | 0,5 | |||||
| Маска передатчика (PRBS231-1@9.953G) |
Уступчивый с ITU-T G.987.2 | ||||||
| Приемник XGSPON 1270nm 9.953G | |||||||
| Получите длину волны | nm | 1260 | 1270 | 1280 | |||
| Чувствительность (N1 BOL) (PRBS231-1@9.953G, ER=8.2, BER<10- 3=""> |
dBm | -26,5 | |||||
| Чувствительность (N1 EOL) (PRBS231-1@9.953G, ER=8.2, BER<10- 3=""> |
dBm | -26 | |||||
| Перегрузка (N1) | dBm | -4 | |||||
| Устанавливая время | ns | 100 | |||||
| SD утверждает уровень | dBm | -29 | |||||
| SD Де-утверждает уровень | dBm | -45 | |||||
| Гистерезис SD | dB | 0,5 | 6 | ||||
| Приемник XGPON 1270nm 2.488G | |||||||
| Получите длину волны | nm | 1260 | 1270 | 1280 | |||
| Чувствительность (N1 BOL) (PRBS223-1@2.488G, ER=8.2, BER<10- 4=""> |
dBm | -28 | |||||
| Чувствительность (N1 EOL) (PRBS223-1@2.488G, ER=8.2, BER<10- 4=""> |
dBm | -27,5 | |||||
| Перегрузка (N1) | dBm | -6 | |||||
| SD утверждает уровень | dBm | -29 | |||||
| SD Де-утверждает уровень | dBm | -45 | |||||
| Гистерезис SD | dB | 0,5 | 6 | ||||
| Параметр | Блок | MIN. | Типичный | Максимальный. |
| Передатчик GPON 1490nm 2.488G | ||||
| Длина волны TX центральная | nm | 1480 | 1490 | 1500 |
| Спектральная ширина (- 20dB) | nm | 1 | ||
| Бортовой коэффициент подавления режима | dB | 30 | ||
| Средняя запущенная сила (B+ BOL) | dBm | 2,5 | 5 | |
| Средняя запущенная сила (B+ EOL) | dBm | 1,5 | 5 | |
| Средняя запущенная сила (TX) | dBm | -39 | ||
| Коэффициент вымирания | dB | 8,2 | ||
| Оптически допуск возвращенной потери | dB | 15 | ||
| Передатчик 20km GPON Штраф рассеивания волокна |
dB | 1 | ||
| Маска передатчика (PRBS223- 1@2.488G) |
Уступчивое WithITU-TG.984.2 | |||
| Приемник GPON 1310nm 1.244G | ||||
| Получите длину волны | nm | 1290 | 1310 | 1330 |
| Чувствительность (B+ BOL) (PRBS223-1@1.244G, ER=10, BER<10- 10=""> |
dBm | -29 | ||
| Чувствительность (B+ EOL) (PRBS223-1@1.244G, ER=10, BER<10- 10=""> |
dBm | -28 | ||
| Перегрузка (B+) | dBm | -8 | ||
| Динамический диапазон режима взрыва приемника | dB | 15 | ||
| Уровень SDAssert | dBm | -30 | ||
| SDDe-утвердите уровень | dBm | -45 | ||
| Гистерезис SD | dB | 0,5 | 6 | |
| Параметр | Блок | MIN. | Типичный | Максимальный. |
| Электрические характеристики интерфейса | ||||
| Качание ввода данных XGSPON&XGPON Differential/TX |
mV | 120 | 800 | |
| Качание вывода данных XGSPON&XGPON Differential/RX |
mV | 400 | 800 | |
| Качание Differential/TX ввода данных GPON | mV | 200 | 1600 | |
| Качание вывода данных GPON Differential/RX |
mV | 1200 | 2000 | |
| Импеданс данных дифференциальный | Ω | 90 | 100 | 110 |
| Максимум выхода LVTTL | V | 2,4 | Vcc | |
| Низкий уровень выхода LVTTL | V | 0 | 0,4 | |
| Максимум входного сигнала LVTTL | V | 2,0 | Vcc+0.3 | |
| Низкий уровень входного сигнала LVTTL | V | 0 | 0,8 | |
Механические чертежи
