Подробная информация о продукте:
|
| Тип продукта: | 100BASE двойное BIDI CSFP | Тариф данных: | 155Mbps |
|---|---|---|---|
| Канал 1: | TX1310nm/RX1490nm | Канал 2: | TX1310nm/RX1490nm |
| Передача: | 20km | Тип кабеля: | Волокно одиночного режима |
| Ключевые слова: | Приемопередатчик стекловолокна 100BASE CSFP | ||
| Выделить: | Приемопередатчик стекловолокна 100BASE,Приемопередатчик стекловолокна CSFP,Модуль TX1310nm sfp оптически |
||

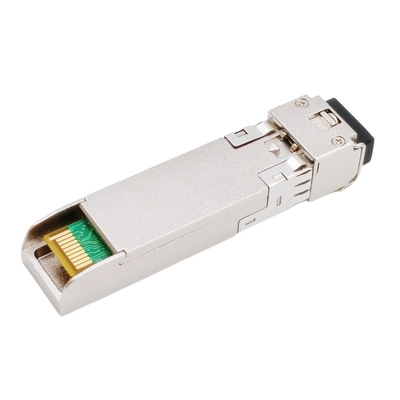

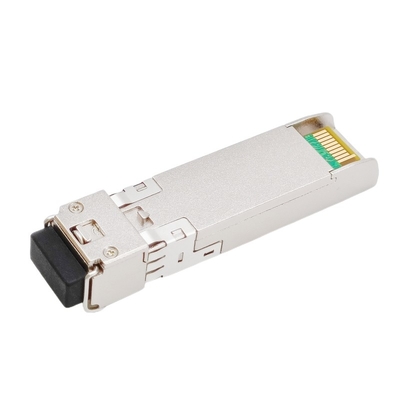

DOM приемопередатчика TX1310nmRX1490nm LC 20km стекловолокна 100BASE двойные BIDI CSFP
Описание
Приемопередатчик 100Base двойной двухнаправленный CSFP оптически версия SFP с таким же механическим форм-фактором позволяющ 2 независимым двухнаправленным каналам в порт.
Для каждого канала, этот блок приемопередатчика 100BASE CSFP состоит из 3 разделов: передатчик лазера 1310nm DFB, фотодиод PIN 1490nm интегрированные с предусилителем транс-импеданса (TIA) и блоком управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.
Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через интерфейс I2C как замечено в SFF-8472, которое обеспечивает мониторы в реальном времени температуры, подачи напряжения, тока смещения лазера, силы средней выработки лазера, получающ силу выхода и etc.
Идея для быстрых локальных сетей, применений 100Base-X.
Спецификации

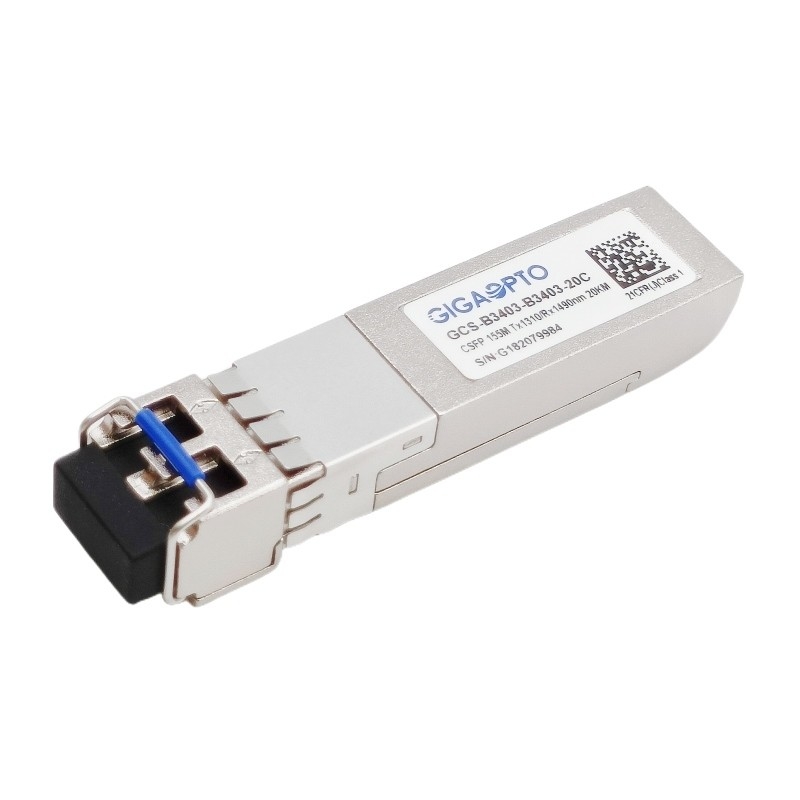

| Серия продукта | приемопередатчик 100Base CSFP | P/N | GCS-B3403-B3403-20C |
| Форм-фактор | CSFP | Тип | 2x BiDi |
| Тариф данных | 155Mbps/155Mbps | Отсчет майны | 2x (Tx/Rx) |
| Расстояние | 20km | Интерфейс | 2x LC-симплексное |
| Длина волны TX | 2x 1310nm | Длина волны RX | 2x 1490nm |
| Напряжение тока | +3.3V (типичное) | Расход энергии | ≤ 1.3W |
| Тип/майна передатчика | Лазер DFB | Тип/майна приемника | PIN |
| Сила выхода передатчика | -14 | -8dBm | Чувствительность приемника | < -32dBm=""> |
| Коэффициент вымирания | > 9dB | Перегрузка входного сигнала | > -3dBm |
| Бюджет силы (dB) | 18dB | Диагностика цифров | Поддержка |
| Окружающая среда | Работать: 0 к 70°C | Гарантия | 3-летний |
| Хранение: -40°C к 85°C | Вес блока | 25gram | |
| Протоколы | Быстрые локальные сети, MSA уступчивое | ||
Особенности
Применение
Электрические и оптически характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | ||
| Передатчик | ||||||||
| Длина волны центра | λc | 1260 | 1310 | 1360 | nm | |||
| Спектральная ширина (RMS) | ∆λ | 4 | nm | |||||
| Сила средней выработки | Pout | -14 | -8 | dBm | 1 | |||
| Коэффициент вымирания | ER | 9 | dB | |||||
| Оптически время подъема/падения (20%~80%) | tr/tf | 0,26 | ns | |||||
| Дифференциал качания ввода данных | VIN | 400 | 1800 | mV | 2 | |||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | |||
|
Отключение TX |
Отключение | 2,0 | Vcc | V | ||||
| Позвольте | 0 | 0,8 | V | |||||
|
Недостаток TX |
Недостаток | 2,0 | Vcc | V | ||||
| Нормальный | 0 | 0,8 | V | |||||
| Приемник | ||||||||
| Длина волны центра | λc | 1470 | 1490 | 1510 | nm | |||
| Чувствительность приемника | -32 | dBm | 3 | |||||
| Перегрузка приемника | -3 | dBm | 3 | |||||
| ЛОС Де-утверждает | LOSD | -32 | dBm | |||||
| ЛОС утверждает | LOSA | -45 | dBm | |||||
| Гистерезис ЛОС | 1 | 4 | dB | |||||
| Дифференциал качания вывода данных | Vout | 400 | 1800 | mV | 4 | |||
|
ЛОС |
Высокий | 2,0 | Vcc | V | ||||
| Низкий уровень | 0,8 | V | ||||||
Примечания:
1. Оптически сила запущена в SMF.
2. Внутренне AC-соединенный и прекращенный входной сигнал PECL.
3. Измеренный с телевизионной испытательной таблицей @155Mbps PRBS 223-1, BER ≤1×10-12.
4. Внутренне AC-соединенный.
