Подробная информация о продукте:
|
| Тип: | 2-fiber 1G CSFP | Тариф данных (Gbps): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| Длина волны TX: | 2 x 1310nm | Длина волны RX: | 2 x 1550nm |
| Компонент: | DFB+PIN | Расстояние: | 40km |
| Температура: | Реклама | Ключевые слова: | модуль csfp |
| Выделить: | Компакт SFP 2 волокон,1.244Gbps компакт SFP,DOM SFP |
||

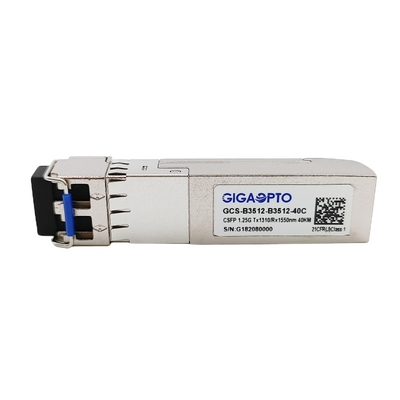

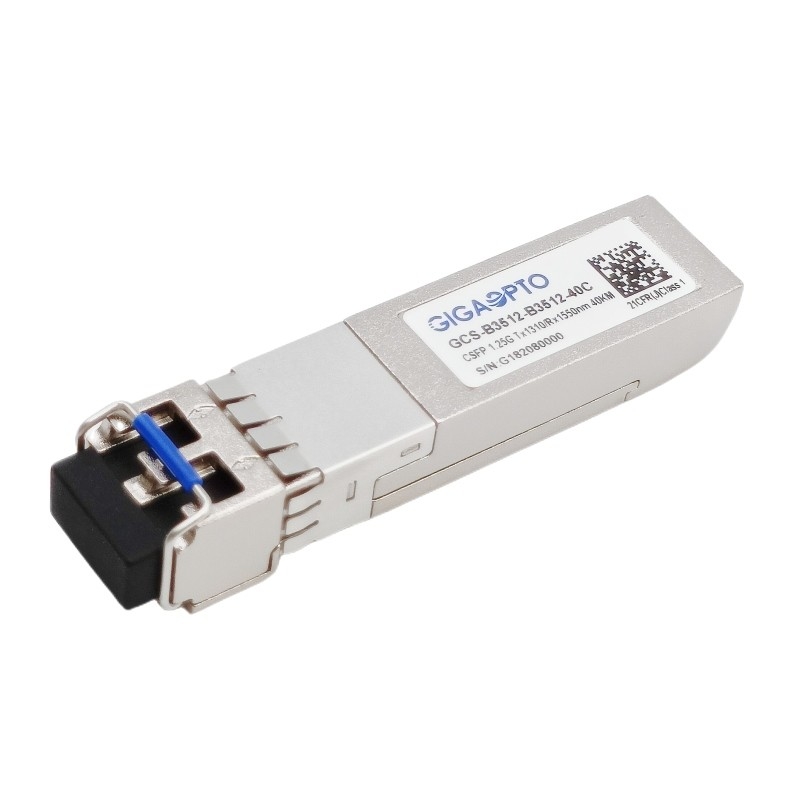

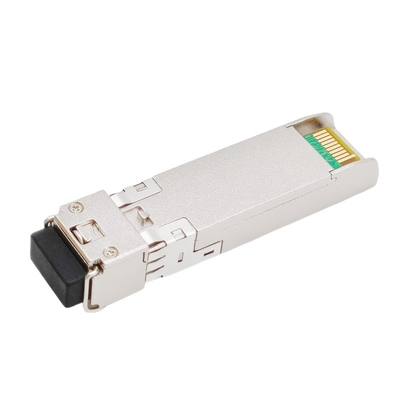

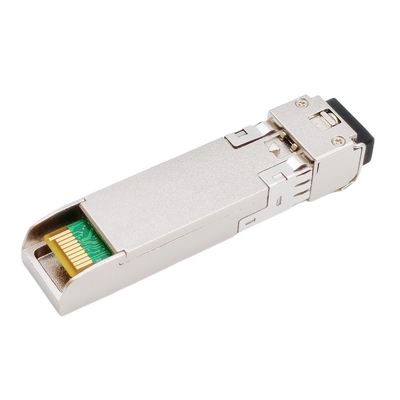

2 DOM SFP BIDI 1310nm/1550nm SMF 40km LC компакта волокна 1.244Gbps
Описание
Это 1000Base 2 приемопередатчики канала CSFP BIDI высокая эффективность, рентабельные модули поддерживая 1.244Gbps и дальность передачи 40km с SMF.It с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через автобус серии I2C определенные в MSA SFF-8472.
Приемопередатчик состоит из блока приемопередатчика 2 каналов двухнаправленного оптически с 5 разделами: водитель LD, ограничиваясь усилитель, цифровой диагностический монитор, тип лазера (лазера DFB) и фотодетектор PIN.
Оптически выход может быть неработающим входным сигналом логики TTL высокопоставленным отключения Tx, и система также может вывести модуль из строя через I2C. Обеспечены, что показывает недостаток Tx это ухудшение лазера. Обеспечены, что показывает потеря выхода сигнала (ЛОС) потерю сигнала входного сигнала оптически приемника или состояние связи с партнером. Система может также получить данные по ЛОС (или связи) /Disable/Fault через доступ регистра I2C. Обычный SFP будет действовать затыканный в A.C. - гнездо SFP, в то же время никакое повреждение к C-SFP и доске хозяина если модуль C-SFP заткнут в обычное гнездо SFP
Компактный приемопередатчик SFP (CSFP) полно уступчив для того чтобы компактировать вариант 2 и SFF-8472 небольшого форм-фактора Pluggable (CSFP) MSA.
Спецификации
| Серия продукта | 2 приемопередатчик канала CSFP | P/N | GCS-B3512-B3512-40C |
| Форм-фактор | Компакт SFP | Тип | двойное BiDi БЫВШЕЕ |
| Тариф данных (Gbps) | 1.244G/1.244G | Отсчет майны | 2x (Tx/Rx) |
| Максимальная длина кабеля | 40km | Соединитель/польское | Дуплекс LC/UPC |
| Длина волны TX | 2x 1310nm | Длина волны RX | 2x 1550nm |
| Напряжение тока силы | +3.3V (типичное) | Расход энергии | ≤ 1.3W |
| Тип LD | DFB | Тип PD | PIN |
| Средняя мощность TX | -5 | 0dBm | Чувствительность RX | < -25dBm=""> |
| Коэффициент вымирания | > 9dB | Перегрузка | > 0dBm |
| Сил-бюджет (dB) | 20dB | Диагностики цифров | Поддержка |
| Температура | Работать: Реклама 0 к 70°C | Гарантия | 36-month |
| Хранение: -40°C к 85°C | MTBF | 1,000,000Hours | |
| Соответствие | Локальные сети гигабита, MSA уступчивое | ||
Особенности
Применение
Оптически и электрические характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | ||
| Передатчик | ||||||||
| Длина волны центра | λc | 1300 | 1310 | 1320 | nm | |||
| Спектральная ширина (- 20dB) | σ | 1 | nm | |||||
| Бортовой коэффициент подавления режима | SMSR | 30 | dB | |||||
| Сила средней выработки | Pout | -5 | 0 | dBm | 1 | |||
| Коэффициент вымирания | ER | 9 | dB | |||||
| Оптически время подъема/падения (20%~80%) | tr/tf | 0,26 | ns | |||||
| Дифференциал качания ввода данных | VIN | 400 | 1800 | mV | 2 | |||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | |||
|
Отключение TX |
Отключение | 2,0 | Vcc | V | ||||
| Позвольте | 0 | 0,8 | V | |||||
|
Недостаток TX |
Недостаток | 2,0 | Vcc | V | ||||
| Нормальный | 0 | 0,8 | V | |||||
| Приемник | ||||||||
| Длина волны центра | λc | 1530 | 1550 | 1570 | nm | |||
| Чувствительность приемника | -25 | dBm | 3 | |||||
| Перегрузка приемника | 0 | dBm | 3 | |||||
| ЛОС Де-утверждает | LOSD | -27 | dBm | |||||
| ЛОС утверждает | LOSA | -40 | dBm | |||||
| Гистерезис ЛОС | 1 | 4 | dB | |||||
| Дифференциал качания вывода данных | Vout | 400 | 1800 | mV | 4 | |||
|
ЛОС |
Высокий | 2,0 | Vcc | V | ||||
| Низкий уровень | 0,8 | V | ||||||
Примечания:
1. Оптически сила запущена в SMF.
2. Внутренне AC-соединенный и прекращенный входной сигнал PECL.
3. Измеренный с телевизионной испытательной таблицей @1244Mbps PRBS 223-1, BER ≤1×10-12.
4. Внутренне AC-соединенный.
