Подробная информация о продукте:
|
| Тип продукта: | 100BASE CSFP | Тариф данных: | 155Mbps/155Mbps |
|---|---|---|---|
| Длина волны TX: | 2 x 1490nm | Длина волны RX: | 2 x 1310nm |
| Передача: | 20km | Средства массовой информации: | SMF |
| DOM/DDM: | Поддержанный | Ключевые слова: | 2 приемопередатчик стекловолокна волокна 100BASE BIDI CSFP |
| Выделить: | Приемопередатчик волокна sfp 2 волокон,приемопередатчик волокна 20km sfp,Канал sfp волокна DOM |
||

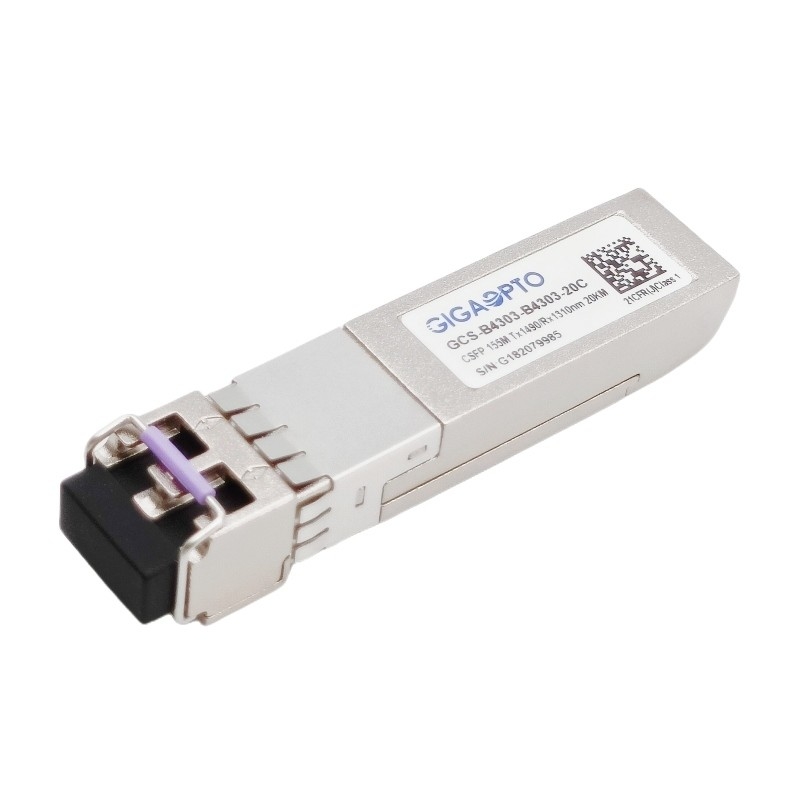

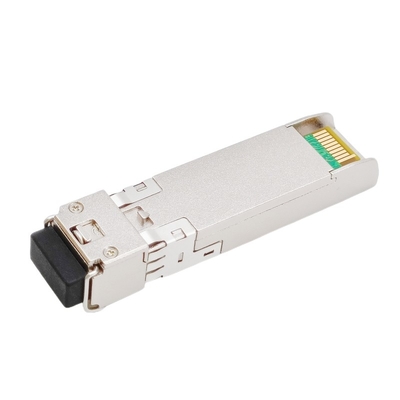

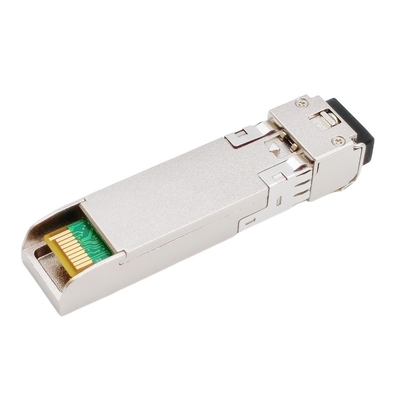

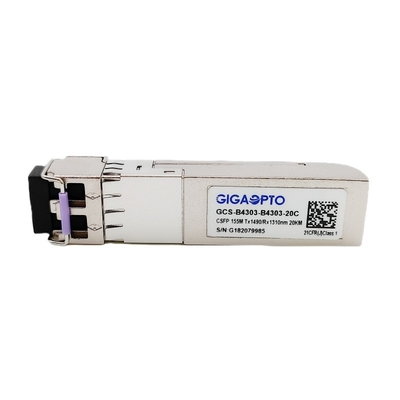

2 DOM приемопередатчика TX1490nmRX1310nm LC 20km стекловолокна волокна 100BASE BIDI CSFP
Описание
Приемопередатчик 100Base CSFP специфически конструирован для высокой эффективности интегрировал 2 двухнаправленных связи на двухшпиндельном однорежимном волокне, каждая связь поддерживает объем 155Mbps и передачу 20km с интерфейсом LC.
Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через интерфейс I2C определенный в SFP MSA SFF-8472.
Этот приемопередатчик CSFP LX полно уступчив для того чтобы компактировать вариант 2 небольшого форм-фактора Pluggable (CSFP) MSA и CE/RoHS аттестовало.
Спецификации
| Серия продукта | 100Base CSFP | Номер детали | GCS-B4303-B4303-20C |
| Пакет | CSFP | Тип | 2 BOSA в порт |
| Тариф данных (Mbps) | 155Mbps/155Mbps | Отсчет майны | 2x (Tx/Rx) |
| Расстояние связи | 20km | Соединитель | Дуплекс LC |
| Длина волны TX | 2x 1490nm | Длина волны RX | 2x 1310nm |
| Напряжение тока | +3.3V (типичное) | Расход энергии | ≤ 1.3W |
| Тип/майна передатчика | Лазер DFB | Тип/майна приемника | PIN |
| Сила выхода TX | -14 | -8dBm | Чувствительность RX | < -32dBm=""> |
| Коэффициент вымирания | > 9dB | Перегрузка RX | > -3dBm |
| Бюджет силы (dB) | 18dB | DDM/DOM | Поддержка |
| Температура | Работать: 0 к 70°C | Гарантия | 3-летний |
| Хранение: -40°C к 85°C | Вес блока | 25gram | |
| Протоколы | Быстрые локальные сети, MSA уступчивое | ||
Особенности
Применение
Электрические и оптически характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | ||
| Передатчик | ||||||||
| Длина волны центра | λc | 1470 | 1490 | 1510 | nm | |||
| Спектральная ширина (- 20dB) | σ | 1 | nm | |||||
| Бортовой коэффициент подавления режима | SMSR | 30 | dB | |||||
| Сила средней выработки | Pout | -13 | -9 | dBm | 1 | |||
| Коэффициент вымирания | ER | 9 | dB | |||||
| Оптически время подъема/падения (20%~80%) | tr/tf | 0,26 | ns | |||||
| Дифференциал качания ввода данных | VIN | 400 | 1800 | mV | 2 | |||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | |||
|
Отключение TX |
Отключение | 2,0 | Vcc | V | ||||
| Позвольте | 0 | 0,8 | V | |||||
|
Недостаток TX |
Недостаток | 2,0 | Vcc | V | ||||
| Нормальный | 0 | 0,8 | V | |||||
| Приемник | ||||||||
| Длина волны центра | λc | 1290 | 1330 | nm | ||||
| Чувствительность приемника | -32 | dBm | 3 | |||||
| Перегрузка приемника | -3 | dBm | 3 | |||||
| ЛОС Де-утверждает | LOSD | -32 | dBm | |||||
| ЛОС утверждает | LOSA | -45 | dBm | |||||
| Гистерезис ЛОС | 1 | 4 | dB | |||||
| Дифференциал качания вывода данных | Vout | 400 | 1800 | mV | 4 | |||
|
ЛОС |
Высокий | 2,0 | Vcc | V | ||||
| Низкий уровень | 0,8 | V | ||||||
Примечания:
1. Оптически сила запущена в SMF.
2. Внутренне AC-соединенный и прекращенный входной сигнал PECL.
3. Измеренный с телевизионной испытательной таблицей @155Mbps PRBS 27-1, BER ≤1×10-12.
4. Внутренне AC-соединенный.
