Подробная информация о продукте:
|
| Тип продукта: | 100BASE CSFP LX20 | Битовая скорость: | 155Mbps/155Mbps |
|---|---|---|---|
| Длина волны (Ch1): | TX1550nm/RX1310nm | Длина волны (Ch2): | TX1550nm/RX1310nm |
| Расстояние связи: | 20km | Соединитель: | Двойной LC |
| DOM/DDM: | Поддержанный | ||
| Выделить: | 100BASE компакт SFP,Компакт SFP TX1310nm,Стекловолокно RX1550nm двухнаправленное |
||
DOM приемопередатчика TX1310nmRX1550nm LC 20km стекловолокна 100BASE CSFP двойные двухнаправленные
Описание

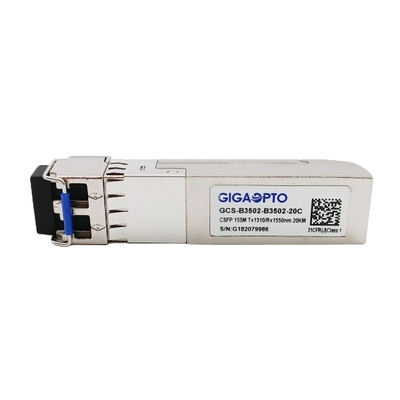

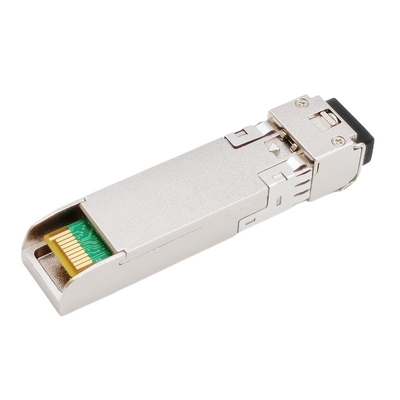

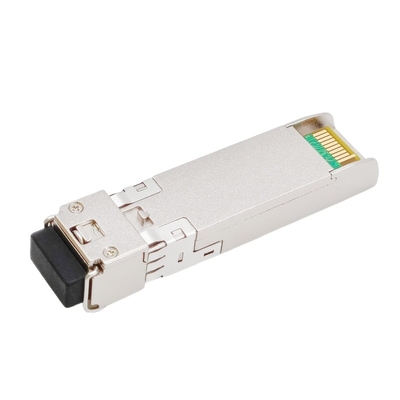

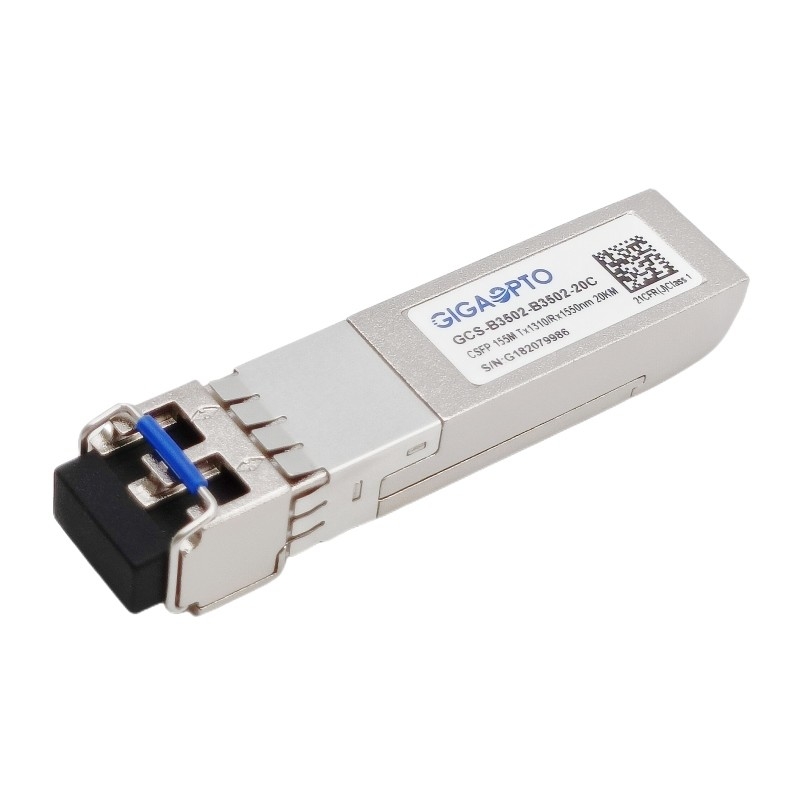

GCS-B3502-B3502-20C модуль приемопередатчика высокой эффективности CSFP для быстрых каналов передачи данных локальных сетей.
Оно специфически конструировано для высокой эффективности интегрировало 2 двухнаправленных связи на двухшпиндельном однорежимном волокне, каждая связь поддерживает объем 155Mbps и передачу 20km с интерфейсом LC.
Для каждого канала этот блок приемопередатчика BIDI состоит из передатчика лазера 1310nm DFB и фотодиода PIN 1550nm, всего модуля для того чтобы удовлетворять требования к безопасности лазера класса 1.
Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через интерфейс I2C определенный в SFP MSA SFF-8472.
Этот приемопередатчик CSFP LX полно уступчив для того чтобы компактировать вариант 2 небольшого форм-фактора Pluggable (CSFP) MSA и CE/RoHS аттестовало.
Особенности
| Серия продукта | 100Base CSFP LX20 | Номер детали | GCS-B3502-B3502-20C |
| Упаковка | CSFP | Тип | 2 BOSA в порт |
| Тариф данных (Ch1/Ch2) | 155Mbps/155Mbps | Отсчет майны | 2x (Tx/Rx) |
| Расстояние связи | 20km | Соединитель | Дуплекс LC |
| Длин волны-Ch1 | TX1310nm/RX1550nm | Длин волны-Ch2 | TX1310nm/RX1550nm |
| Напряжение тока | +3.3V | Диссипация силы | ≤ 1.3W |
| Тип лазера | Лазер DFB | Тип фотодиода | PIN |
| Сила выхода TX | -13 | -9dBm | Чувствительность RX | < -32dBm=""> |
| Коэффициент вымирания | > 9dB | Перегрузка RX | > -3dBm |
| Бюджет силы (dB) | 19dB | DDM/DOM | Поддержка |
| Температура | Работать: 0 к 70°C | Гарантия | 3-летний |
| Хранение: -40°C к 85°C | Вес блока | 25gram | |
| Протоколы | Быстрые локальные сети, MSA уступчивое | ||
Особенности
Применение
Электрические и оптически характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | ||
| Передатчик | ||||||||
| Длина волны центра | λc | 1290 | 1310 | 1330 | nm | |||
| Спектральная ширина (- 20dB) | σ | 1 | nm | |||||
| Бортовой коэффициент подавления режима | SMSR | 30 | dB | |||||
| Сила средней выработки | Pout | -13 | -9 | dBm | 1 | |||
| Коэффициент вымирания | ER | 9 | dB | |||||
| Оптически время подъема/падения (20%~80%) | tr/tf | 0,26 | ns | |||||
| Дифференциал качания ввода данных | VIN | 400 | 1800 | mV | 2 | |||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | |||
|
Отключение TX |
Отключение | 2,0 | Vcc | V | ||||
| Позвольте | 0 | 0,8 | V | |||||
|
Недостаток TX |
Недостаток | 2,0 | Vcc | V | ||||
| Нормальный | 0 | 0,8 | V | |||||
| Приемник | ||||||||
| Длина волны центра | λc | 1530 | 1550 | 1570 | nm | |||
| Чувствительность приемника | -32 | dBm | 3 | |||||
| Перегрузка приемника | -3 | dBm | 3 | |||||
| ЛОС Де-утверждает | LOSD | -32 | dBm | |||||
| ЛОС утверждает | LOSA | -45 | dBm | |||||
| Гистерезис ЛОС | 1 | 4 | dB | |||||
| Дифференциал качания вывода данных | Vout | 400 | 1800 | mV | 4 | |||
|
ЛОС |
Высокий | 2,0 | Vcc | V | ||||
| Низкий уровень | 0,8 | V | ||||||
