Подробная информация о продукте:
|
| Тип продукта: | 155Mbps CSFP БЫВШЕЕ | Ширина полосы частот (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Длина волны (Ch1/Ch2)): | TX_1490nm/RX_1310nm | Расстояние волокна: | 40km |
| Тип LD/PD: | DFB+PIN | Температура: | стандарт 0 к 70°C |
| Соединитель: | LC | Ключевые слова: | Модуль приемопередатчика CSFP BIDI оптически |
| Выделить: | компакт SFP 2x 155Mbps,Компакт SFP LC,1310nm 1490nm sfp |
||

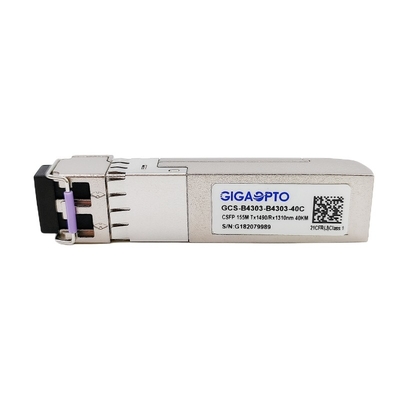

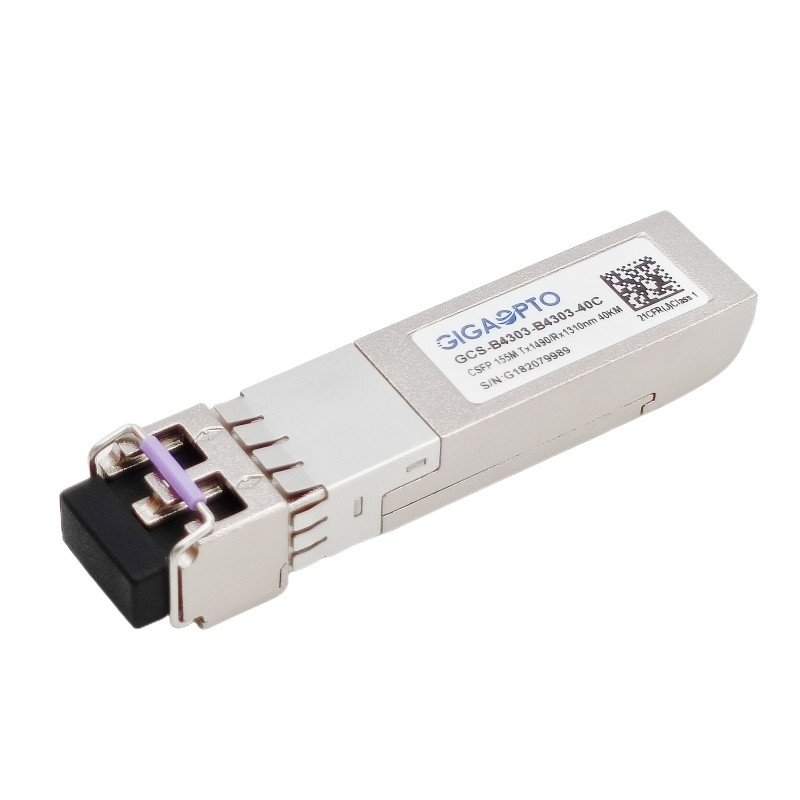

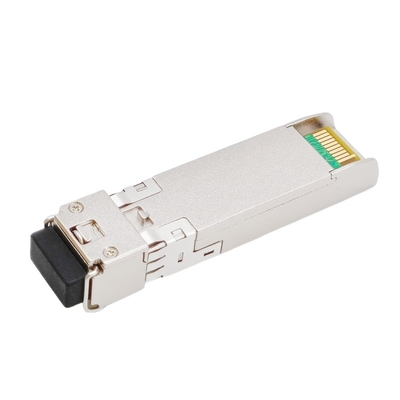

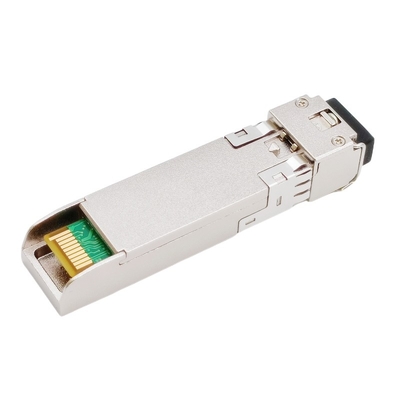

DOM LC 40km приемопередатчика 2x 155Mbps TX_1490nm/RX_1310nm CSFP BIDI
Описание
Форм-фактор компакта GCS-B4303-B4303-40C небольшой pluggable (CSFP) версия SFP с таким же механическим форм-фактором позволяющ 2 независимым двухнаправленным каналам в порт.
Оно включает 2 BOSA в одном порте SFP, каждое BOSA состоит из высококачественного передатчика лазера 1490nm DFB и высокого фотодиода PIN чувствительности 1310nm, обеспечивая объем 155Mbps с передачей связи 40km.
Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через интерфейс I2C определенный в SFP MSA SFF-8472, мониторах в реальном времени температуры, подачи напряжения, тока смещения лазера, силы средней выработки лазера и получающ силу выхода обеспечьте.
Этот приемопередатчик 2-волокна CSFP полно уступчив для того чтобы компактировать вариант 2 небольшого форм-фактора Pluggable (CSFP) MSA и CE/RoHS аттестовало.
Особенности
| Серия продукта | 2x 155Mbps CSFP BIDI | Номер детали. | GCS-B4303-B4303-40C |
| Пакет | CSFP | Тип | 2x BIDI в порт SFP |
| Скорость обработки данных (Ch1/Ch2) | 155Mbps/155Mbps | Отсчет майны | 2x (Tx/Rx) |
| Передача | 40km @ G652 SMF | Соединитель | Дуплекс LC |
| Длин волны-Ch1 | TX_1490nm/RX_1310nm | Длин волны-Ch2 | TX_1490nm/RX_1310nm |
| Напряжение тока силы | +3.3V | Диссипация силы | ≤ 1.3W |
| Тип передатчика | Лазер DFB | Тип приемника | Фотодиод PIN/TIA |
| Сила передатчика | -1 | -4dBm | Чувствительность приемника | < -39dBm=""> |
| Коэффициент вымирания | > 9dB | Перегрузка | > -3dBm |
| Оптически бюджет (dB) | 38dB | Диагностика цифров | Поддержка |
| Окружающая среда | Работать: 0 к 70°C | Гарантия | 3-летний |
| Хранение: -40°C к 85°C | Вес блока | 25gram | |
| Протоколы | Быстрые локальные сети, MSA уступчивое | ||
Особенности
Применение
Электрические и оптически характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | ||
| Передатчик | ||||||||
| Длина волны центра | λc | 1470 | 1490 | 1510 | nm | |||
| Спектральная ширина (- 20dB) | σ | 1 | nm | |||||
| Бортовой коэффициент подавления режима | SMSR | 30 | dB | |||||
| Сила средней выработки | Pout | -4 | -1 | dBm | 1 | |||
| Коэффициент вымирания | ER | 9 | dB | |||||
| Оптически время подъема/падения (20%~80%) | tr/tf | 0,26 | ns | |||||
| Дифференциал качания ввода данных | VIN | 400 | 1800 | mV | 2 | |||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | |||
|
Отключение TX |
Отключение | 2,0 | Vcc | V | ||||
| Позвольте | 0 | 0,8 | V | |||||
|
Недостаток TX |
Недостаток | 2,0 | Vcc | V | ||||
| Нормальный | 0 | 0,8 | V | |||||
| Приемник | ||||||||
| Длина волны центра | λc | 1290 | 1330 | nm | ||||
| Чувствительность приемника | -35 | dBm | 3 | |||||
| Перегрузка приемника | -3 | dBm | 3 | |||||
| ЛОС Де-утверждает | LOSD | -35 | dBm | |||||
| ЛОС утверждает | LOSA | -45 | dBm | |||||
| Гистерезис ЛОС | 1 | 4 | dB | |||||
| Дифференциал качания вывода данных | Vout | 400 | 1800 | mV | 4 | |||
|
ЛОС |
Высокий | 2,0 | Vcc | V | ||||
| Низкий уровень | 0,8 | V | ||||||
Примечания:
1. Оптически сила запущена в SMF.
2. Внутренне AC-соединенный и прекращенный входной сигнал PECL.
3. Измеренный с телевизионной испытательной таблицей @155Mbps PRBS 223-1, BER ≤1×10-12.
4. Внутренне AC-соединенный.
