Подробная информация о продукте:
|
| Тип продукта: | 2 волокно 100Base CSFP BIDI БЫВШЕЕ | Тариф данных (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Длина волны (Ch1/Ch2): | TX_1310nm/RX_1550nm | Передача: | 40km |
| Компонент: | FP+PIN | Температура: | Реклама |
| Соединитель: | Двойной LC | Ключевые слова: | 2 приемопередатчик волокна BIDI БЫВШИЙ |
| Выделить: | RX 1550nm CSFP,TX 1310nm CSFP,100BASE CSFP |
||

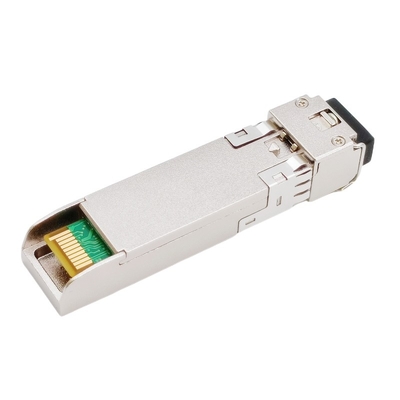

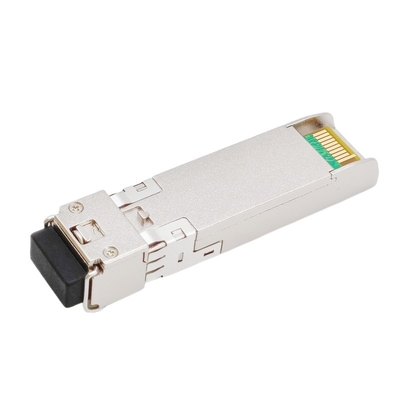

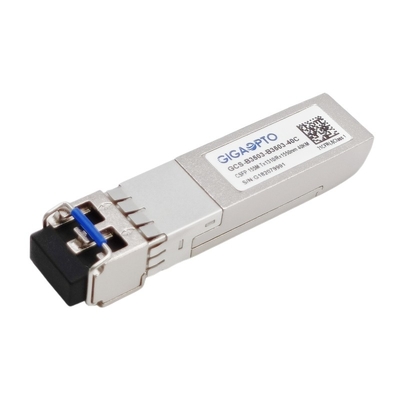

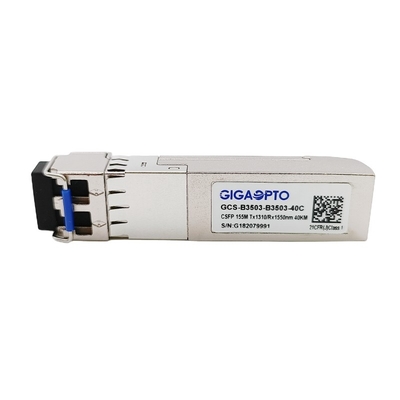

приемопередатчик 1310nm TX 1550nm RX 40km SFP Bi-Di компакта 155Mbps
Описание
Этот 2 приемопередатчик волокна 100Base CSFP ультра-низкая сила (расход энергии < 1="">
Приемопередатчик состоит из 3 разделов: передатчик лазера DFB, фотодиод PIN интегрированные с предусилителем транс-импеданса (TIA) и блоком управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.
Приемопередатчики совместимы с компактным согласованием Мульти-источника SFP (MSA) и SFF-8472.
Особенности
| Серия продукта | 2 волокно 100Base CSFP | Номер детали. | GCS-B3503-B3503-40C |
| Пакет | CSFP | Тип | 2x BIDI в порт SFP |
| Скорость обработки данных (Ch1/Ch2) | 155Mbps/155Mbps | Отсчет майны | 2x (Tx/Rx) |
| Передача | 40km @ G652 SMF | Соединитель | Дуплекс LC |
| Длин волны-Ch1 | TX_1310nm/RX_1550nm | Длин волны-Ch2 | TX_1310nm/RX_1550nm |
| Напряжение тока силы | +3.3V | Диссипация силы | ≤ 1.3W |
| Тип передатчика | Лазер FP | Тип приемника | Фотодиод PIN |
| Сила передатчика | -1 | -4dBm | Чувствительность приемника | < -39dBm=""> |
| Коэффициент вымирания | > 9dB | Перегрузка | > -3dBm |
| Оптически бюджет (dB) | 38dB | Диагностика цифров | Поддержка |
| Окружающая среда | Работать: 0 к 70°C | Гарантия | 3-летний |
| Хранение: -40°C к 85°C | Вес блока | 25gram | |
| Протоколы | Быстрые локальные сети, MSA уступчивое | ||
Особенности
Применение
Электрические и оптически характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | ||
| Передатчик | ||||||||
| Длина волны центра | λc | 1260 | 1310 | 1360 | nm | |||
| Спектральная ширина (RMS) | ∆λ | 4 | nm | |||||
| Сила средней выработки | Pout | -1 | -4 | dBm | 1 | |||
| Коэффициент вымирания | ER | 9 | dB | |||||
| Оптически время подъема/падения (20%~80%) | tr/tf | 0,26 | ns | |||||
| Дифференциал качания ввода данных | VIN | 400 | 1800 | mV | 2 | |||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | |||
|
Отключение TX |
Отключение | 2,0 | Vcc | V | ||||
| Позвольте | 0 | 0,8 | V | |||||
|
Недостаток TX |
Недостаток | 2,0 | Vcc | V | ||||
| Нормальный | 0 | 0,8 | V | |||||
| Приемник | ||||||||
| Длина волны центра | λc | 1530 | 1570 | nm | ||||
| Чувствительность приемника | -35 | dBm | 3 | |||||
| Перегрузка приемника | -3 | dBm | 3 | |||||
| ЛОС Де-утверждает | LOSD | -35 | dBm | |||||
| ЛОС утверждает | LOSA | -45 | dBm | |||||
| Гистерезис ЛОС | 1 | 4 | dB | |||||
| Дифференциал качания вывода данных | Vout | 400 | 1800 | mV | 4 | |||
|
ЛОС |
Высокий | 2,0 | Vcc | V | ||||
| Низкий уровень | 0,8 | V | ||||||
Примечания:
1. Оптически сила запущена в SMF.
2. Внутренне AC-соединенный и прекращенный входной сигнал PECL.
3. Измеренный с телевизионной испытательной таблицей @155Mbps PRBS 223-1, BER ≤1×10-12.
4. Внутренне AC-соединенный.
