Подробная информация о продукте:
|
| Тип: | 2-fiber 100Base CSFP | Скорость обработки данных (Gbps): | Двойное 155Mbps |
|---|---|---|---|
| Длина волны TX: | 2 x 1550nm | Длина волны RX: | 2 x 1310nm |
| Компонент: | DFB+PIN | Расстояние: | 40km |
| DOM/DDM: | Поддержанный | Ключевые слова: | приемопередатчик 100Base-BX CSFP |
| Выделить: | 100BASE BX CSFP,CSFP двойное BIDI,Приемопередатчик DOM SM |
||
приемопередатчик 1550nm TX 1310nm RX 40km SFP компакта 155Mbps
Описание

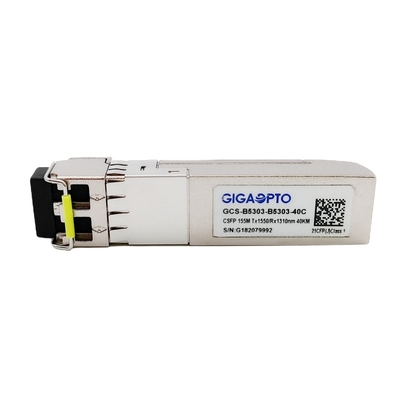

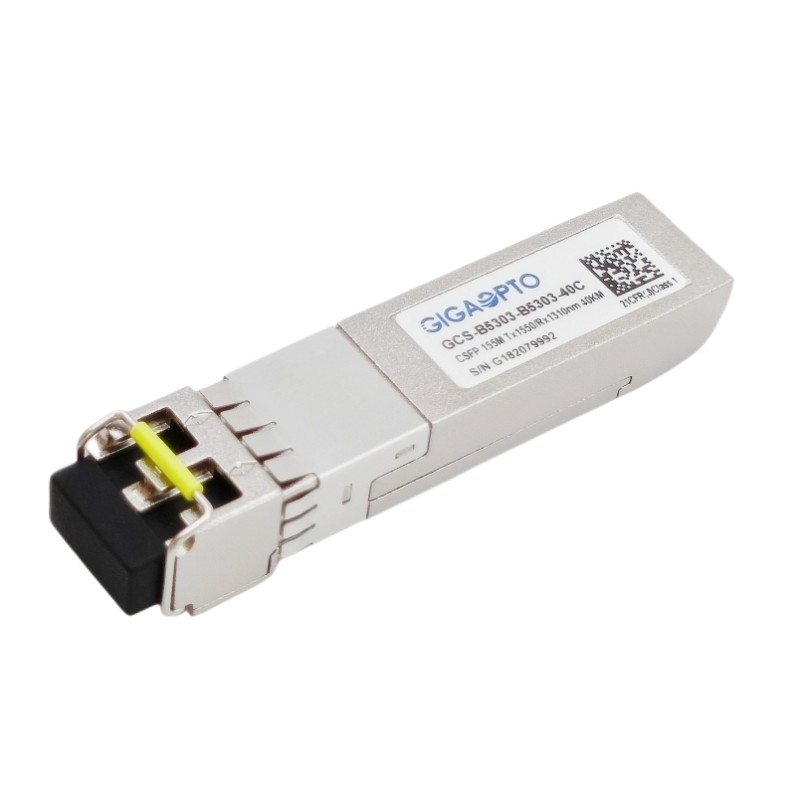

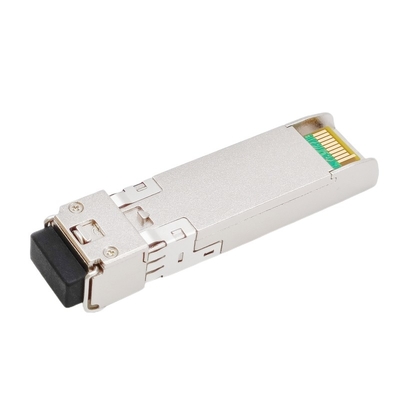

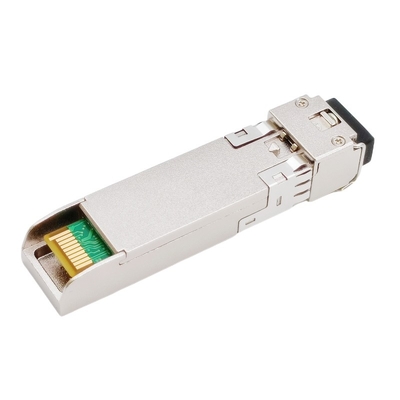

Этот приемопередатчик GCS-B5303-B5303-40C CSFP высокая эффективность и высокий продукт стабильности работая в стандартной температуре, обеспечивает объем 100Base-BX 2-Channel до 40km над однорежимным волокном (SMF) используя номинальную длину волны 1550nmTx/1310nmRx через соединитель LC.
Для каждого канала, приемопередатчик состоит из 3 разделов: сильно надежный передатчик лазера 1550nm DFB, высококачественный фотодетектор PIN 1310nm интегрированные с предусилителем транс-импеданса (TIA) и блоком управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.
Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через интерфейс I2C определенный в SFP MSA SFF-8472.
Этот 2 приемопередатчик волокна 100Base полно уступчив для того чтобы компактировать вариант 2 небольшого форм-фактора Pluggable (CSFP) MSA и CE/RoHS аттестовало.
Особенности
| Серия продукта | 2 волокно 100Base CSFP | Номер детали. | GCS-B5303-B5303-40C |
| Пакет | CSFP | Тип | 2x BIDI в порт SFP |
| Скорость обработки данных (Ch1/Ch2) | 155Mbps/155Mbps | Отсчет майны | 2x (Tx/Rx) |
| Передача | 40km @ G652 SMF | Соединитель | Дуплекс LC |
| Длин волны-Ch1 | TX_1550nm/RX_1310nm | Длин волны-Ch2 | TX_1550nm/RX_1310nm |
| Напряжение тока силы | +3.3V | Диссипация силы | ≤ 1.3W |
| Тип передатчика | Лазер DFB | Тип приемника | PIN |
| Сила передатчика | -1 | -4dBm | Чувствительность приемника | < -39dBm=""> |
| Коэффициент вымирания | > 9dB | Перегрузка | > -3dBm |
| Оптически бюджет (dB) | 38dB | Диагностика цифров | Поддержка |
| Окружающая среда | Работать: 0 к 70°C | Гарантия | 3-летний |
| Хранение: -40°C к 85°C | Вес блока | 25gram | |
| Протоколы | Быстрые локальные сети, MSA уступчивое | ||
Особенности
Применение
Электрические и оптически характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | ||
| Передатчик | ||||||||
| Длина волны центра | λc | 1530 | 1550 | 1570 | nm | |||
| Спектральная ширина (- 20dB) | σ | 1 | nm | |||||
| Бортовой коэффициент подавления режима | SMSR | 30 | dB | |||||
| Сила средней выработки | Pout | -4 | -1 | dBm | 1 | |||
| Коэффициент вымирания | ER | 9 | dB | |||||
| Оптически время подъема/падения (20%~80%) | tr/tf | 0,26 | ns | |||||
| Дифференциал качания ввода данных | VIN | 400 | 1800 | mV | 2 | |||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | |||
|
Отключение TX |
Отключение | 2,0 | Vcc | V | ||||
| Позвольте | 0 | 0,8 | V | |||||
|
Недостаток TX |
Недостаток | 2,0 | Vcc | V | ||||
| Нормальный | 0 | 0,8 | V | |||||
| Приемник | ||||||||
| Длина волны центра | λc | 1290 | 1330 | nm | ||||
| Чувствительность приемника | -35 | dBm | 3 | |||||
| Перегрузка приемника | -3 | dBm | 3 | |||||
| ЛОС Де-утверждает | LOSD | -35 | dBm | |||||
| ЛОС утверждает | LOSA | -45 | dBm | |||||
| Гистерезис ЛОС | 1 | 4 | dB | |||||
| Дифференциал качания вывода данных | Vout | 400 | 1800 | mV | 4 | |||
|
ЛОС |
Высокий | 2,0 | Vcc | V | ||||
| Низкий уровень | 0,8 | V | ||||||
Примечания:
1. Оптически сила запущена в SMF.
2. Внутренне AC-соединенный и прекращенный входной сигнал PECL.
3. Измеренный с телевизионной испытательной таблицей @155Mbps PRBS 223-1, BER ≤1×10-12.
4. Внутренне AC-соединенный.
