Подробная информация о продукте:
|
| Тип: | Двойное 1000Base-BX CSFP eLX | Битовая скорость: | Двойное 1.25Gbps |
|---|---|---|---|
| Длина волны TX: | 2 x 1550nm | Длина волны RX: | 2 x 1310nm |
| LD/PD: | DFB+PIN | Передача: | 20km |
| Средства массовой информации: | Волокно одиночного режима | Самое интересное: | Модуль приемопередатчика CSFP оптически |
| Выделить: | Приемопередатчик CSFP,CSFP 20km,волокно модуля sfp одиночное |
||
приемопередатчик SFP Bi-Di компакта 1.25Gbps, достигаемость 1550nm TX 1310 nm RX 20km
Описание

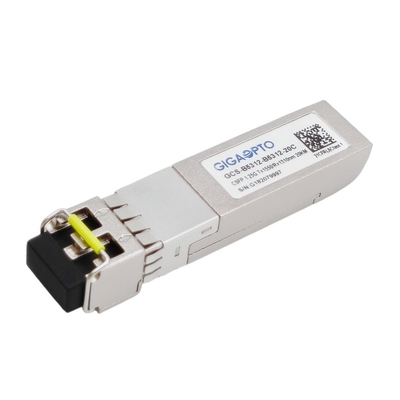

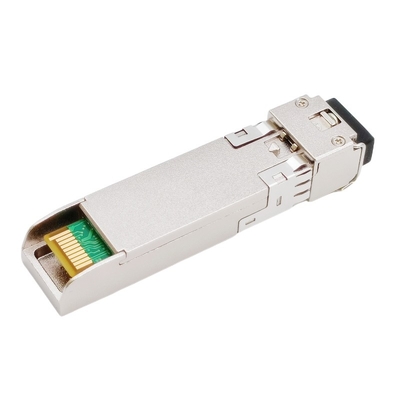

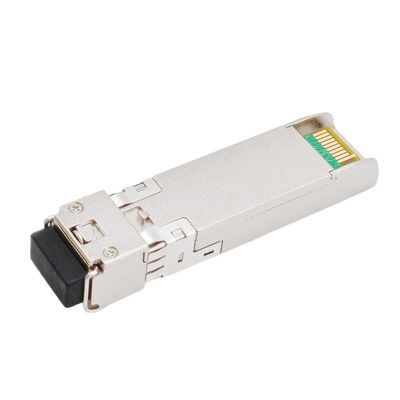

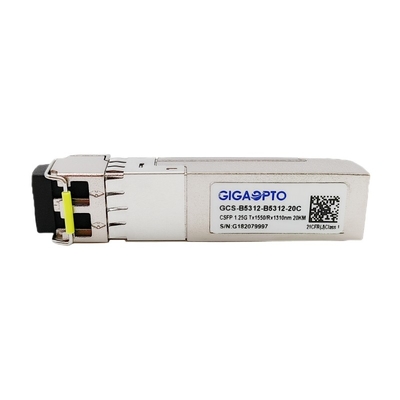

Этот приемопередатчик GCS-B5312-B5312-20C CSFP ультра-низкая сила (расход энергии < 1="">
Приемопередатчик CSFP BIDI LX20 с 2 независимыми каналами передачи данных, для каждого отдельного канала этот приемопередатчик использует сильно надежный передатчик лазера 1550nm DFB и приемник фотодиода PIN 1310nm, весь модуль для того чтобы удовлетворять требования к безопасности лазера класса 1.
Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через интерфейс I2C определенный в SFP MSA SFF-8472.
Этот приемопередатчик CSFP eLX полно уступчив для того чтобы компактировать вариант 2 небольшого форм-фактора Pluggable (CSFP) MSA и CE/RoHS аттестовало.
Спецификации
| Серия продукта | 1.25G CSFP | P/N | GCS-B5312-B5312-20C |
| Упаковка | CSFP | Тип | двойное BiDi eLX |
| Битовая скорость (Gbps) | 2x 1.25G | Отсчет майны | 2x Tx/2x Rx |
| Достигаемость связи | 20km | Интерфейс | дуплекс LC/UPC |
| Длина волны TX (типичная) | 2x 1550nm | Длина волны RX (типичная) | 2x 1310nm |
| Напряжение тока электропитания | +3.3V (типичное) | Диссипация силы | ≤ 1.2W |
| Компонент передатчика | DFB | Компонент приемника | PIN |
| Сила передатчика | -9 | -3dBm | Чувствительность RX | < -22dBm=""> |
| Коэффициент вымирания | > 9dB | Сатурация RX | > -3dBm |
| Сил-бюджет (dB) | 13dB | DOM | Поддержка |
| Окружающая среда | Работать: стандарт 0 к 70°C | Гарантия | 3 лет |
| Хранение: -40°C к 85°C | Вес | 25gram | |
| Протоколы | Локальные сети гигабита, MSA уступчивое | ||
Особенности
Применение
Оптически и электрические характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | ||
| Передатчик | ||||||||
| Длина волны центра | λc | 1480 | 1550 | 1580 | nm | |||
| Спектральная ширина (- 20dB) | σ | 1 | nm | |||||
| Бортовой коэффициент подавления режима | SMSR | 30 | dB | |||||
| Сила средней выработки | Pout | -9 | -3 | dBm | 1 | |||
| Коэффициент вымирания | ER | 9 | dB | |||||
| Оптически время подъема/падения (20%~80%) | tr/tf | 0,26 | ns | |||||
| Дифференциал качания ввода данных | VIN | 400 | 1800 | mV | 2 | |||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | |||
|
Отключение TX |
Отключение | 2,0 | Vcc | V | ||||
| Позвольте | 0 | 0,8 | V | |||||
|
Недостаток TX |
Недостаток | 2,0 | Vcc | V | ||||
| Нормальный | 0 | 0,8 | V | |||||
| Приемник | ||||||||
| Длина волны центра | λc | 1290 | 1330 | nm | ||||
| Чувствительность приемника | -23 | dBm | 3 | |||||
| Перегрузка приемника | -3 | dBm | 3 | |||||
| ЛОС Де-утверждает | LOSD | -23 | dBm | |||||
| ЛОС утверждает | LOSA | -35 | dBm | |||||
| Гистерезис ЛОС | 1 | 4 | dB | |||||
| Дифференциал качания вывода данных | Vout | 400 | 1800 | mV | 4 | |||
|
ЛОС |
Высокий | 2,0 | Vcc | V | ||||
| Низкий уровень | 0,8 | V | ||||||
Примечания:
1. Оптически сила запущена в SMF.
2. Внутренне AC-соединенный и прекращенный входной сигнал PECL.
3. Измеренный с телевизионной испытательной таблицей @1250Mbps PRBS 27-1, BER ≤1×10-12.
4. Внутренне AC-соединенный.
