Подробная информация о продукте:
|
| Тип: | приемопередатчик 10Gbps CSFP+ | Тариф данных (Gbps): | 10.3Gbps/10.3Gbps |
|---|---|---|---|
| Форм-фактор: | CSFP+ | Длина волны (Ch1): | TX1310nm/RX1270nm |
| Длина волны (Ch2): | TX1270nm/RX1330nm | Компонент: | DFB+PIN |
| Передача: | 20km | DOM/DDM: | Поддержанный |
| Ключевые слова: | 2 приемопередатчик 20km волокна BIDI | ||
| Выделить: | 10G компакт SFP,DOM компактируют SFP,Двойной приемопередатчик BIDI |
||

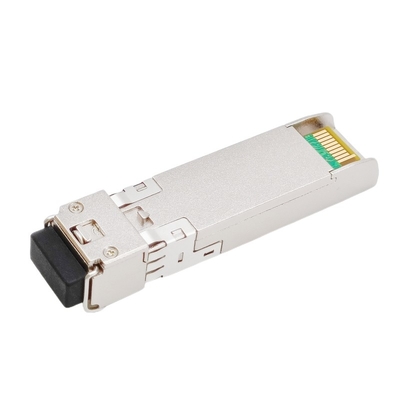

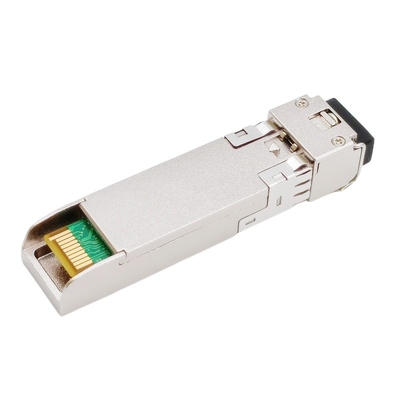

приемопередатчик Ch1-TX1330RX1270 Ch2-TX1270RX1330 20km LC SM компакта SFP+ волокна 10.3Gbps 2
Описание

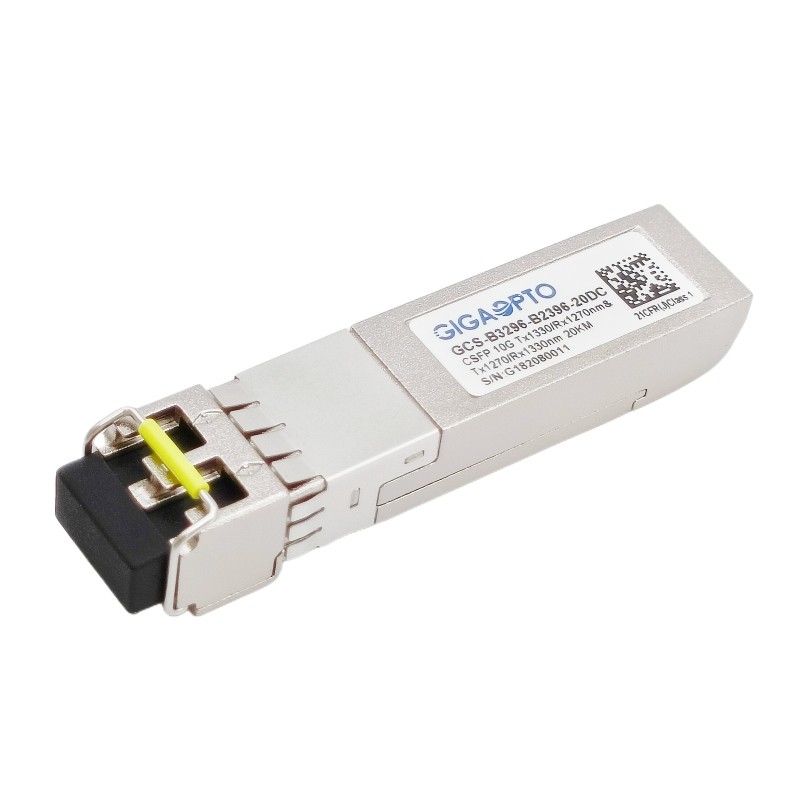

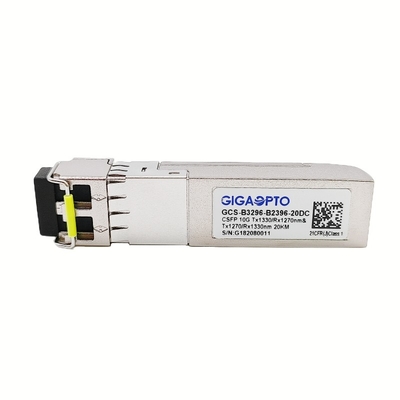

Приемопередатчик GCS-B3296-B2396-20DC модуль небольшого форм-фактора pluggable для двухнаправленных серийных оптически передач данных как IEEE 802.3ae 10GBASE-BX путем использование 1270/1330 передатчиков nm и 1330/1270 приемников nm.
Этот приемопередатчик CSFP+ полно уступчив с вариантом 2 компактного небольшого форм-фактора Pluggable (CSFP) MSA для 10GBASE-LR и канала волокна, позволяющ 2 независимым двухнаправленным каналам в порт.
Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через интерфейс I2C как замечено в MSA SFF-8472.
Спецификации
| Название продукта | приемопередатчик 10G CSFP+ | P/N | GCS-B3296-B2396-20DC |
| Форм-фактор | CSFP+ | Тип | волокно 2 двухнаправленное |
| Битовая скорость (CH1/CH2)) | 10.3Gbps/10.3Gbps | Отсчет майны | 2x (Tx/Rx) |
| Передача | 20km | Интерфейс | Дуплекс UPC LC |
| Разбивочная длина волны (CH1) | TX1330nm/RX1270nm | Разбивочная длина волны (CH2) | TX1270nm/RX1330 |
| Напряжение тока силы | +3.3V (типичное) | Диссипация силы | ≤ 2.0W |
| Тип передатчика (CH1/CH2) | DFB | Тип приемника (CH1/CH2) | PIN+TIA |
| Сила TX в канал | -2~ +3dBm | Чувствительность RX в канал | < -13dBm=""> |
| Коэффициент вымирания | > 3.5dB | Сатурация RX | > 0.5dBm |
| Оптически бюджет (dB) | 11dB | Диагностика цифров | поддержка |
| Температура окружающей среды | Работать: 0 к 70°C | Гарантия | 36-month |
| Хранение: -40°C к 85°C | Вес блока | 30gram | |
| Соответствие | связи локальных сетей 10G, MSA уступчивое | ||
Особенности
Применение
Электрические и оптически характеристики
| Параметр | Символ | MIN. | Типичный | Максимальный. | Блок |
| диаметр ядра SMF 9µm | L | 20 | km | ||
| Тариф данных | 1,25 | 10,3 | Gbps | ||
| Передатчик | |||||
| Разбивочная длина волны | λC | 1260 | 1270 | 1280 | nm |
| Спектральная ширина (- 20dB) | Δλ | 1 | nm | ||
| Средняя выработка Power* (note3) | Pout | -2 | 3 | dBm | |
| Коэффициент @ 1250Mbps вымирания | ER | 3,5 | dB | ||
| Бортовой коэффициент подавления режима | SMSR | 30 | dB | ||
| Штраф передатчика и рассеивания | TDP | 2 | dB | ||
| Средняя мощность передатчика | -30 | dBm | |||
| Приемник | |||||
| Разбивочная длина волны | λC | 1320 | 1330 | 1340 | nm |
| Приемник Sensitivity* (note4) | Pmin | -13 | dBm | ||
| Перегрузка приемника | Pmax | 0,5 | dBm | ||
| Потеря возвращения | 12 | dB | |||
| ЛОС Де-утверждает | LOSD | -14 | dBm | ||
| ЛОС утверждает | LOSA | -30 | dBm | ||
Note3: Выход соединен в 9/125μm однорежимное волокно.
Note4: Измеренный с худшим ER, BER более менее чем 1E-12 и PRBS 231-1 на 10.3125Gbps.
Механические размеры
Размеры в миллиметрах. Все размеры ±0.1mm если не указано иное. (Блок: mm)
