Подробная информация о продукте:
|
| Тип: | приемопередатчик 2.5Gbps CSFP двойной BIDI | Тариф данных (Gbps): | 2.488Gbps/2.488Gbps |
|---|---|---|---|
| Длина волны TX: | 2 x 1310nm | Длина волны RX: | 2 x 1490nm |
| Компонент LD/PD: | DFB+PIN | Передача: | 20km |
| Температура: | Реклама | Ключевые слова: | приемопередатчик 20km 2.5G CSFP BIDI |
| Выделить: | 2.5Gbps CSFP,CSFP двойное BIDI,Приемопередатчик RX1490 |
||

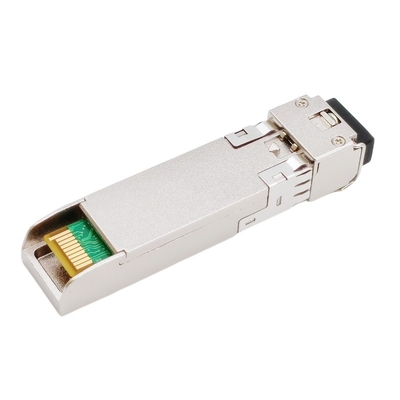

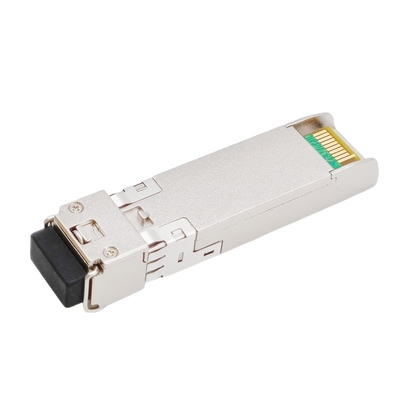

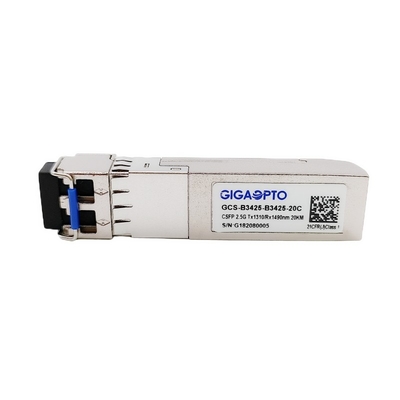

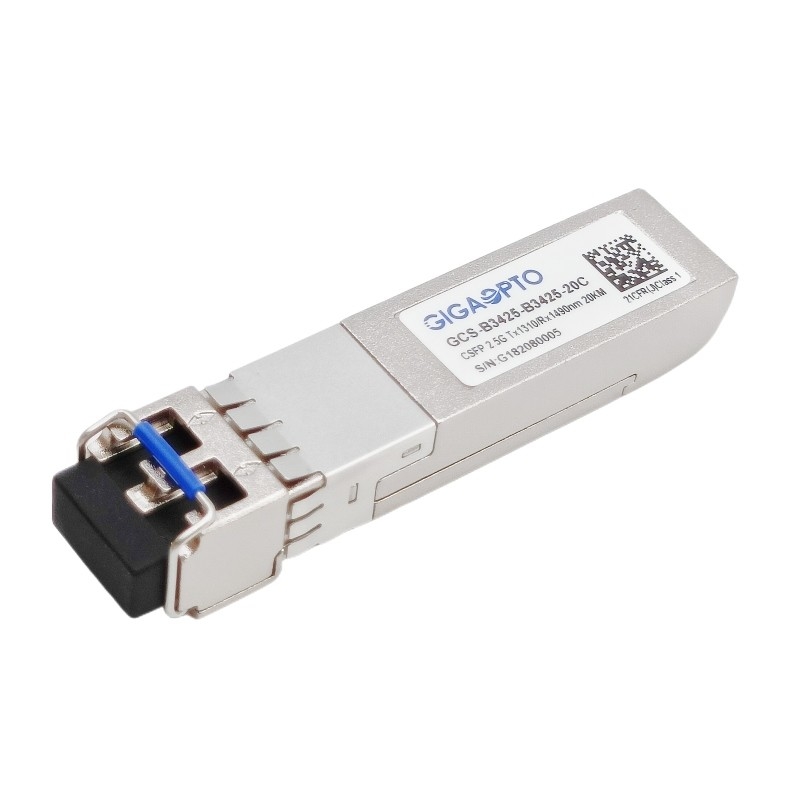

2.5Gbps CSFP удваивают DOM LC приемопередатчика BIDI 20km TX1310 RX1490
Описание
GCS-B3425-B3425-20C совместимо с вариантом 2 согласования Мульти-источника компактного небольшого форм-фактора Pluggable (CSFP) (MSA), обеспечивает 2.488Gbps и передачу 20km над однорежимным волокном (SMF) используя длину волны 1310nmTx/1490nmRx через соединитель LC. Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через интерфейс I2C как замечено в MSA SFF-8472.
Приемопередатчик состоит из блока приемопередатчика 2 каналов двухнаправленного оптически с 5 разделами: водитель LD, ограничиваясь усилитель, цифровой диагностический монитор, тип лазера (лазера DFB) и фотодетектор PIN.
Оптически выход может быть неработающим входным сигналом логики TTL высокопоставленным отключения Tx, и система также может вывести модуль из строя через I2C. Обеспечены, что показывает недостаток Tx это ухудшение лазера. Обеспечены, что показывает потеря выхода сигнала (ЛОС) потерю сигнала входного сигнала оптически приемника или состояние связи с партнером. Система может также получить данные по ЛОС (или связи) /Disable/Fault через доступ регистра I2C. Обычный SFP будет действовать затыканный в A.C. - гнездо SFP, в то же время никакое повреждение к C-SFP и доске хозяина если модуль C-SFP заткнут в обычное гнездо SFP
Спецификации
| Категория продукта | приемопередатчик 2.5G CSFP | P/N | GCS-B3425-B3425-20C |
| Тип пакета | CSFP | Тип | Двойное волокно BIDI |
| Битрейт (Gbps) | 2.488G/2.488G | Отсчет майны | 2x (Tx/Rx) |
| Максимальная длина кабеля | 20km | Соединитель | Двойной LC |
| Длина волны TX | 2x 1310nm | Длина волны RX | 2x 1490nm |
| Напряжение тока электропитания | +3.3V (типичное) | Диссипация силы | ≤ 1.8W |
| Тип TX | DFB | Тип RX | PIN |
| Сила выхода TX | -5 | 0dBm | Чувствительность RX | < -19dBm=""> |
| Коэффициент вымирания | > 9dB | Сатурация | > 0dBm |
| Оптически-бюджет (dB) | 14dB | Диагностика цифров | Build-in |
| Окружающая среда | Работать: 0 к 70°C | Гарантия | 36-month |
| Хранение: -40°C к 85°C | MTBF | 1,000,000Hours | |
| Соответствие | Локальные сети гигабита, MSA уступчивое | ||
Особенности
Применение
Электрические и оптически характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | ||
| Передатчик | ||||||||
| Длина волны центра | λc | 1260 | 1310 | 1360 | nm | |||
| Спектральная ширина (- 20dB) | σ | 1 | nm | |||||
| Бортовой коэффициент подавления режима | SMSR | 30 | dB | |||||
| Сила средней выработки | Pout | -5 | 0 | dBm | 1 | |||
| Коэффициент вымирания | ER | 9 | dB | |||||
| Оптически время подъема/падения (20%~80%) | tr/tf | 0,16 | ns | |||||
| Дифференциал качания ввода данных | VIN | 400 | 1800 | mV | 2 | |||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | |||
|
Отключение TX |
Отключение | 2,0 | Vcc | V | ||||
| Позвольте | 0 | 0,8 | V | |||||
|
Недостаток TX |
Недостаток | 2,0 | Vcc | V | ||||
| Нормальный | 0 | 0,8 | V | |||||
| Приемник | ||||||||
| Длина волны центра | λc | 1470 | 1510 | nm | ||||
| Чувствительность приемника | -19 | dBm | 3 | |||||
| Перегрузка приемника | 0 | dBm | 3 | |||||
| ЛОС Де-утверждает | LOSD | -19 | dBm | |||||
| ЛОС утверждает | LOSA | -30 | dBm | |||||
| Гистерезис ЛОС | 1 | 4 | dB | |||||
| Дифференциал качания вывода данных | Vout | 400 | 1800 | mV | 4 | |||
|
ЛОС |
Высокий | 2,0 | Vcc | V | ||||
| Низкий уровень | 0,8 | V | ||||||
1. Оптически сила запущена в SMF.
2. Внутренне AC-соединенный и прекращенный входной сигнал PECL.
3. Измеренный с телевизионной испытательной таблицей @2488Mbps PRBS 223-1, BER ≤1×10-12.
4. Внутренне AC-соединенный.
