Подробная информация о продукте:
|
| Тип: | 2 приемопередатчик волокна 2.488Gbps CSFP | Тариф данных (Gbps): | Двойное 2.488Gbps |
|---|---|---|---|
| Длина волны TX: | 2 x 1490nm | Длина волны RX: | 2 x 1310nm |
| Компонент: | DFB+PIN | Передача: | 20km |
| DDM: | Поддержанный | Ключевые слова: | приемопередатчик 20km 2.488G CSFP |
| Выделить: | 2.488Gbps CSFP,2 приемопередатчик волокна CSFP,приемопередатчик 20km CSFP оптически |
||

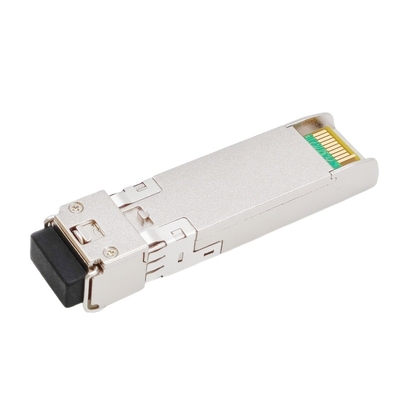

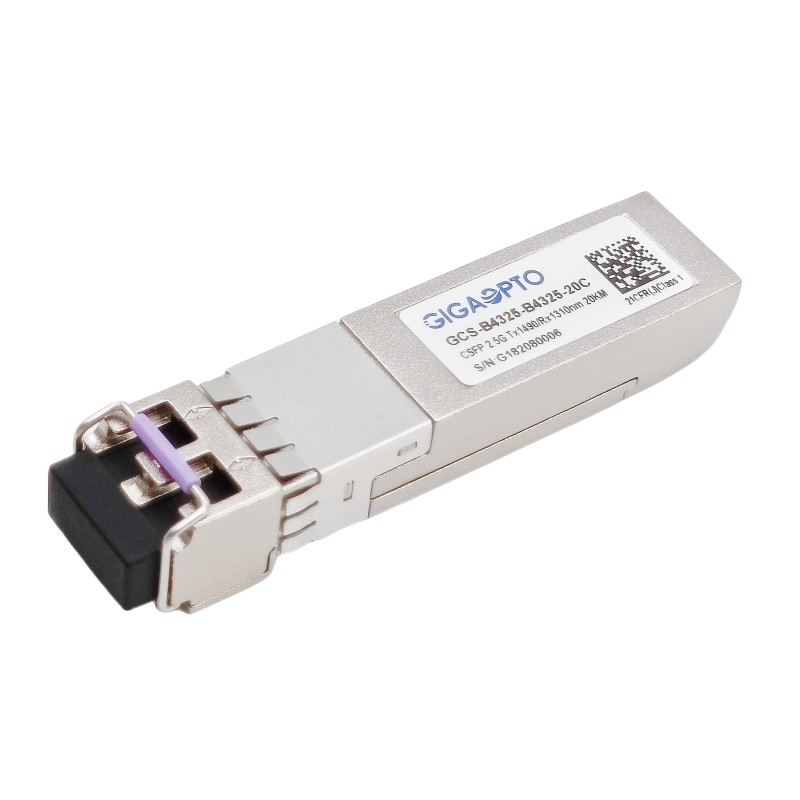

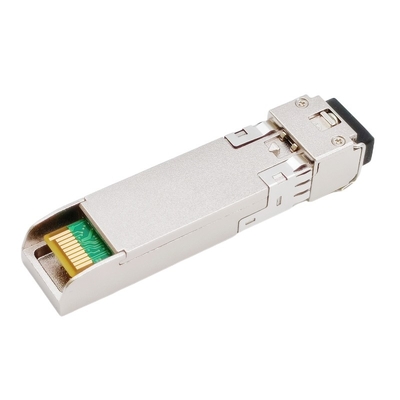

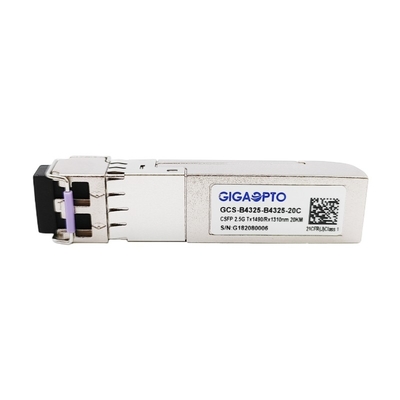

приемопередатчик 1490nm TX 1310 nm RX 20km SFP Bi-Di компакта 2.488Gbps
Описание
Приемопередатчик GCS-B4325-B4325-20C высокая эффективность, рентабельный модуль где оба порта двухнаправленны, каждый порт поддерживает объем 2448Mbps и дальность передачи 20km с SMF.
Независимый блок приемопередатчика канала 2 состоит из 3 разделов: высококачественный передатчик лазера 1490nm DFB, высокий надежный фотодиод PIN 1310nm интегрированные с предусилителем транс-импеданса (TIA) и блоком управления MCU. Все модули удовлетворяют требования к безопасности лазера класса i.
Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через интерфейс I2C как замечено в MSA SFF-8472.
Приемопередатчик полно - совместим с компактным согласованием Мульти-источника SFP (MSA).
Спецификации
| Категория продукта | 2 приемопередатчик волокна CSFP | P/N | GCS-B4325-B4325-20C |
| Форм-фактор | CSFP | Технология | Двойн-майна BIDI |
| Бит-скорость (Gbps) | 2.488G/2.488G | Отсчет майны | 2x (Tx/Rx) |
| Передача кабеля | 20km | Интерфейс | Двойной LC UPC |
| Длина волны центра TX | 2x 1310nm | Длина волны центра RX | 2x 1490nm |
| Напряжение тока электропитания | +3.3V (типичное) | Диссипация силы | ≤ 1.8W |
| Тип передатчика | Лазер DFB | Тип приемника | PIN |
| Сила передатчика | -5 | 0dBm | Чувствительность приемника | < -19dBm=""> |
| Коэффициент вымирания | > 9dB | Перегрузка приемника | > 0dBm |
| Оптически бюджет (dB) | 14dB | Диагностика цифров | Build-in |
| Окружающая среда | Работать: 0 к 70°C | Гарантия | 36-month |
| Хранение: -40°C к 85°C | MTBF | 1,000,000Hours | |
| Соответствие | Локальные сети гигабита, MSA уступчивое | ||
Особенности
Применение
Электрические и оптически характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | ||
| Передатчик | ||||||||
| Длина волны центра | λc | 1470 | 1490 | 1510 | nm | |||
| Спектральная ширина (- 20dB) | σ | 1 | nm | |||||
| Бортовой коэффициент подавления режима | SMSR | 30 | dB | |||||
| Сила средней выработки | Pout | -5 | 0 | dBm | 1 | |||
| Коэффициент вымирания | ER | 9 | dB | |||||
| Оптически время подъема/падения (20%~80%) | tr/tf | 0,16 | ns | |||||
| Дифференциал качания ввода данных | VIN | 400 | 1800 | mV | 2 | |||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | |||
|
Отключение TX |
Отключение | 2,0 | Vcc | V | ||||
| Позвольте | 0 | 0,8 | V | |||||
|
Недостаток TX |
Недостаток | 2,0 | Vcc | V | ||||
| Нормальный | 0 | 0,8 | V | |||||
| Приемник | ||||||||
| Длина волны центра | λc | 1290 | 1330 | nm | ||||
| Чувствительность приемника | -19 | dBm | 3 | |||||
| Перегрузка приемника | 0 | dBm | 3 | |||||
| ЛОС Де-утверждает | LOSD | -19 | dBm | |||||
| ЛОС утверждает | LOSA | -30 | dBm | |||||
| Гистерезис ЛОС | 1 | 4 | dB | |||||
| Дифференциал качания вывода данных | Vout | 400 | 1800 | mV | 4 | |||
|
ЛОС |
Высокий | 2,0 | Vcc | V | ||||
| Низкий уровень | 0,8 | V | ||||||
1. Оптически сила запущена в SMF.
2. Внутренне AC-соединенный и прекращенный входной сигнал PECL.
3. Измеренный с телевизионной испытательной таблицей @2488Mbps PRBS 223-1, BER ≤1×10-12.
4. Внутренне AC-соединенный.
