Подробная информация о продукте:
|
| Тип: | приемопередатчик 2.5Gbps CSFP | Битовая скорость (Gbps): | Двойное 2.5Gbps |
|---|---|---|---|
| Длина волны TX: | 2 x 1310nm | Длина волны RX: | 2 x 1550nm |
| Компонент: | DFB+PIN | Достигаемость: | 20km |
| DOM: | Поддержанный | ||
| Выделить: | Приемопередатчик CSFP BIDI оптически,приемопередатчик 20km BIDI оптически,Двойное 2.5G CSFP |
||

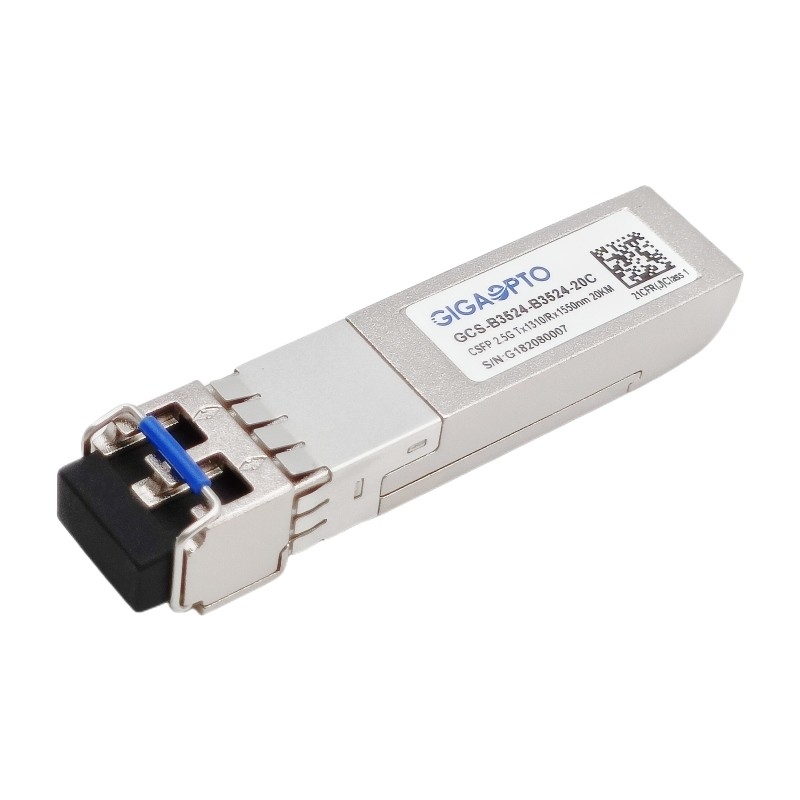

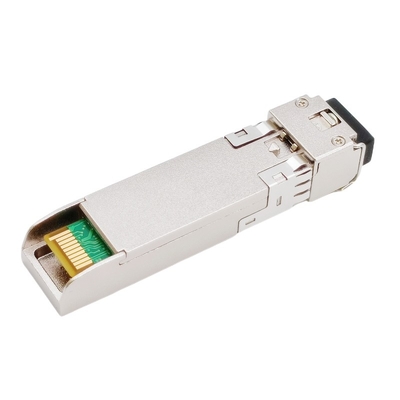

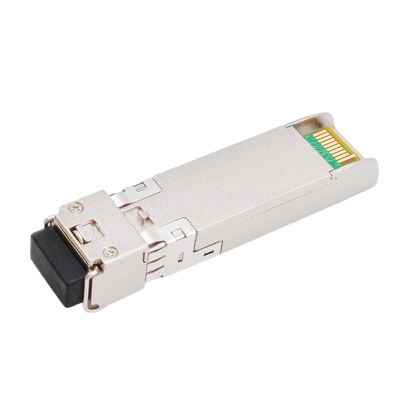

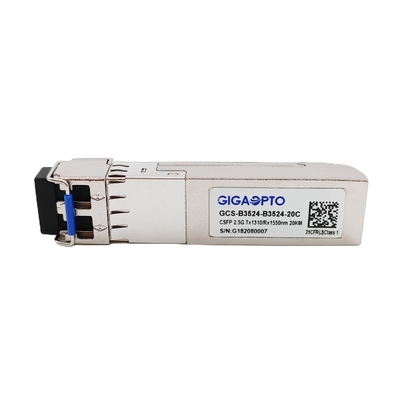

Двойные DOM приемопередатчика TX1310 RX1550 LC 20km волокна 2.5Gbps CSFP BIDI
Описание
GCS-B3524-B3524-20C совместимо с вариантом 2 согласования Мульти-источника компактного небольшого форм-фактора Pluggable (CSFP) (MSA), позволяющ для того чтобы установить 2 отдельных связи локальных сетей гигабита, каждое работая сверх один однорежимный оптический кабель волокна (SMF), который поддерживает объем 2.5Gbps с максимальной передачей 20km с интерфейсом LC.
Для каждой майны отдельных данных этот блок приемопередатчика использует верхний качественный передатчик лазера DFB с работать на номинальной длине волны 1310nm и приемнике фотодиода PIN 1550nm. Весь модуль удовлетворять требования к безопасности лазера класса 1.
Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через интерфейс I2C как замечено в MSA SFF-8472.
Спецификации
| Категория продукта | Компактный приемопередатчик SFP | P/N | GCS-B3524-B3524-20C |
| Пакет | CSFP | Тип | Двойн-майна BIDI |
| Данн-скорость (Gbps) | 2.488G/2.488G | Отсчет майны | 2x (Tx/Rx) |
| Длина связи | 20km | Интерфейс | Двойной LC |
| Длина волны центра TX | 2x 1310nm | Длина волны центра RX | 2x 1550nm |
| Напряжение тока электропитания | +3.3V (типичное) | Расход энергии | ≤ 1.8W |
| Тип LD | Лазер DFB | Тип PD | Фотодиод PIN |
| Сила передатчика | -5 | 0dBm | Чувствительность приемника | < -19dBm=""> |
| Коэффициент вымирания | > 8.2dB | Перегрузка приемника | > 0dBm |
| Бюджет силы (dB) | 14dB | DOM/DDM | поддержка |
| Окружающая среда | Работать: 0 к 70°C | Гарантия | 36-month |
| Хранение: -40°C к 85°C | Вес | 30gram | |
| Соответствие | Локальные сети гигабита, MSA уступчивое | ||
Особенности
Применение
Электрические и оптически характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | ||
| Передатчик | ||||||||
| Длина волны центра | λc | 1260 | 1310 | 1360 | nm | |||
| Спектральная ширина (- 20dB) | σ | 1 | nm | |||||
| Бортовой коэффициент подавления режима | SMSR | 30 | dB | |||||
| Сила средней выработки | Pout | -5 | 0 | dBm | 1 | |||
| Коэффициент вымирания | ER | 8,2 | dB | |||||
| Оптически время подъема/падения (20%~80%) | tr/tf | 0,16 | ns | |||||
| Дифференциал качания ввода данных | VIN | 400 | 1800 | mV | 2 | |||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | |||
|
Отключение TX |
Отключение | 2,0 | Vcc | V | ||||
| Позвольте | 0 | 0,8 | V | |||||
|
Недостаток TX |
Недостаток | 2,0 | Vcc | V | ||||
| Нормальный | 0 | 0,8 | V | |||||
| Приемник | ||||||||
| Длина волны центра | λc | 1530 | 1570 | nm | ||||
| Чувствительность приемника | -19 | dBm | 3 | |||||
| Перегрузка приемника | 0 | dBm | 3 | |||||
| ЛОС Де-утверждает | LOSD | -19 | dBm | |||||
| ЛОС утверждает | LOSA | -30 | dBm | |||||
| Гистерезис ЛОС | 1 | 4 | dB | |||||
| Дифференциал качания вывода данных | Vout | 400 | 1800 | mV | 4 | |||
|
ЛОС |
Высокий | 2,0 | Vcc | V | ||||
| Низкий уровень | 0,8 | V | ||||||
1. Оптически сила запущена в SMF.
2. Внутренне AC-соединенный и прекращенный входной сигнал PECL.
3. Измеренный с телевизионной испытательной таблицей @2488Mbps PRBS 223-1, BER ≤1×10-12.
4. Внутренне AC-соединенный.
