Подробная информация о продукте:
|
| Тип: | приемопередатчик SFP компакта 2.5Gbps | Битовая скорость (Gbps): | 2.5Gbps/2.5Gbps |
|---|---|---|---|
| Длина волны TX: | 2 x 1550nm | Длина волны RX: | 2 x 1310nm |
| Лазер/фотодиод: | DFB+PIN | Расстояние: | 20km |
| DOM: | Поддержанный | Ключевые слова: | 2.5G компактируют SFP 20km |
| Выделить: | 2.5Gbps компакт SFP,Двойной компакт SFP BIDI,rx 1550nm tx 1310nm |
||

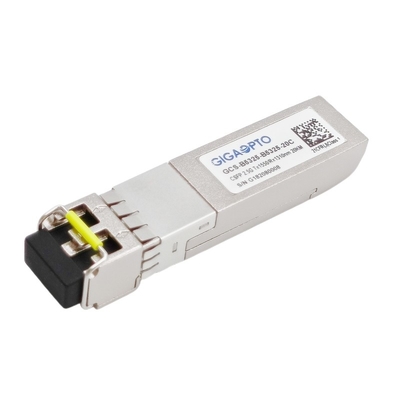

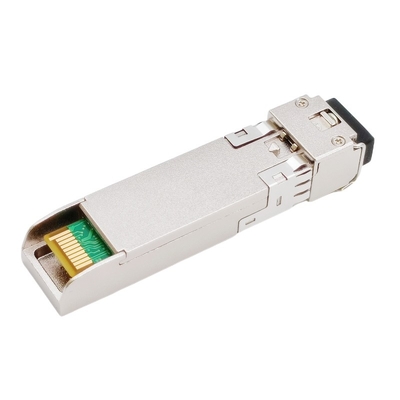

DOM приемопередатчика TX1550nm RX1310nm LC 20km 2.5Gbps CSFP двойные BIDI
Описание

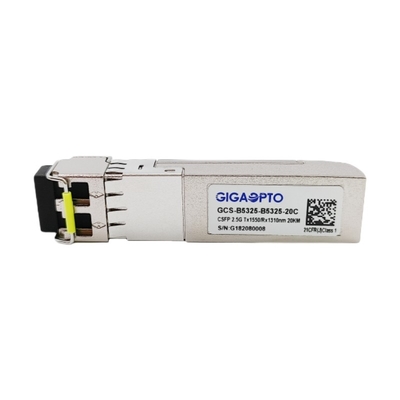

GCS-B5325-B5325-20C компактный небольшой форм-фактор pluggable приемопередатчик CSFP специфически конструирован для высокой эффективности интегрировал 2 двухнаправленных связи на двухшпиндельном однорежимном волокне.
Оно с 2 1.25Gbps BOSA в пакете SFP, для каждой майны, оно отличает с верхним качественным передатчиком лазера 1550nm DFB и сильно чувствительный фотодиод PIN 1310nm, максимальная передача может достигнуть до 20km над волокном одиночного режима.
Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через интерфейс I2C как замечено в MSA SFF-8472.
Приемопередатчик полно - совместимый с компактным согласованием Мульти-источника SFP (MSA) и CE/RoHS аттестовал.
Спецификации
| Категория продукта | 2.5G компакт SFP | P/N | GCS-B5325-B5325-20C |
| Упаковка | CSFP | Тип | 2 BOSA в одном порте SFP |
| Данн-скорость (CH1/CH2)) | 2.488G/2.488G | Отсчет майны | 2x (Tx/Rx) |
| Длина связи | 20km | Интерфейс | Двойной LC |
| Длина волны центра TX | 2x 1310nm | Длина волны центра RX | 2x 1550nm |
| Напряжение тока электропитания | +3.3V (типичное) | Расход энергии | ≤ 1.8W |
| Тип LD | Лазер DFB | Тип PD | Фотодиод PIN |
| Сила передатчика | -5 | 0dBm | Чувствительность приемника | < -19dBm=""> |
| Коэффициент вымирания | > 8.2dB | Перегрузка | > 0dBm |
| Бюджет силы (dB) | 14dB | DOM/DDM | поддержка |
| Окружающая среда | Работать: 0 к 70°C | Гарантия | 36-month |
| Хранение: -40°C к 85°C | Вес | 30gram | |
| Соответствие | Локальные сети гигабита, MSA уступчивое | ||
Особенности
Применение
Электрические и оптически характеристики
| Параметр | Символ | Минута | Типичный | Макс | Блок | Примечания | ||
| Передатчик | ||||||||
| Длина волны центра | λc | 1530 | 1550 | 1570 | nm | |||
| Спектральная ширина (- 20dB) | σ | 1 | nm | |||||
| Бортовой коэффициент подавления режима | SMSR | 30 | dB | |||||
| Сила средней выработки | Pout | -5 | 0 | dBm | 1 | |||
| Коэффициент вымирания | ER | 8,2 | dB | |||||
| Оптически время подъема/падения (20%~80%) | tr/tf | 0,16 | ns | |||||
| Дифференциал качания ввода данных | VIN | 400 | 1800 | mV | 2 | |||
| Импеданс входного сигнала дифференциальный | ZIN | 90 | 100 | 110 | Ω | |||
|
Отключение TX |
Отключение | 2,0 | Vcc | V | ||||
| Позвольте | 0 | 0,8 | V | |||||
|
Недостаток TX |
Недостаток | 2,0 | Vcc | V | ||||
| Нормальный | 0 | 0,8 | V | |||||
| Приемник | ||||||||
| Длина волны центра | λc | 1290 | 1330 | nm | ||||
| Чувствительность приемника | -19 | dBm | 3 | |||||
| Перегрузка приемника | 0 | dBm | 3 | |||||
| ЛОС Де-утверждает | LOSD | -19 | dBm | |||||
| ЛОС утверждает | LOSA | -30 | dBm | |||||
| Гистерезис ЛОС | 1 | 4 | dB | |||||
| Дифференциал качания вывода данных | Vout | 400 | 1800 | mV | 4 | |||
|
ЛОС |
Высокий | 2,0 | Vcc | V | ||||
| Низкий уровень | 0,8 | V | ||||||
1. Оптически сила запущена в SMF.
2. Внутренне AC-соединенный и прекращенный входной сигнал PECL.
3. Измеренный с телевизионной испытательной таблицей @2488Mbps PRBS 223-1, BER ≤1×10-12.
4. Внутренне AC-соединенный.
Распределение памяти цифров диагностическое
Приемопередатчики обеспечивают серийное содержание памяти ID и диагностическую информацию о присутствующих эксплуатационных режимах двухпрободным последовательным интерфейсом (SCL, SDA).
Диагностическая информация с внутренней тарировкой или внешняя тарировка все снабжены, включая полученный контроль силы, переданный контроль силы, контроль тока смещения, контроль подачи напряжения и контроль температуры.
Поле данным по цифрового диагностического распределения памяти специфическое определяет как следовать. A0h/A2h для Channel1 B0h/B2h для Channel2
