Подробная информация о продукте:
|
| Тип: | 10Gbps приемопередатчик компакта SFP+ | Битовая скорость (Gbps): | 10Gbps/10Gbps |
|---|---|---|---|
| Пакет: | CSFP+ | Длина волны (Ch1): | TX12700nm/RX1310nm |
| Длина волны (Ch2): | TX1310nm/RX1270nm | Лазер/фотодиод: | DFB+PIN-TIA |
| Достигаемость: | 20km | DOM: | Поддержанный |
| Ключевые слова: | 10G компактируют SFP+ 20km | ||
| Выделить: | Приемопередатчик DOM BIDI,приемопередатчик 20km BIDI,10G компакт SFP+ |
||

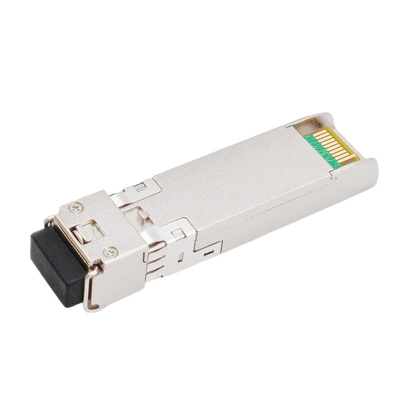

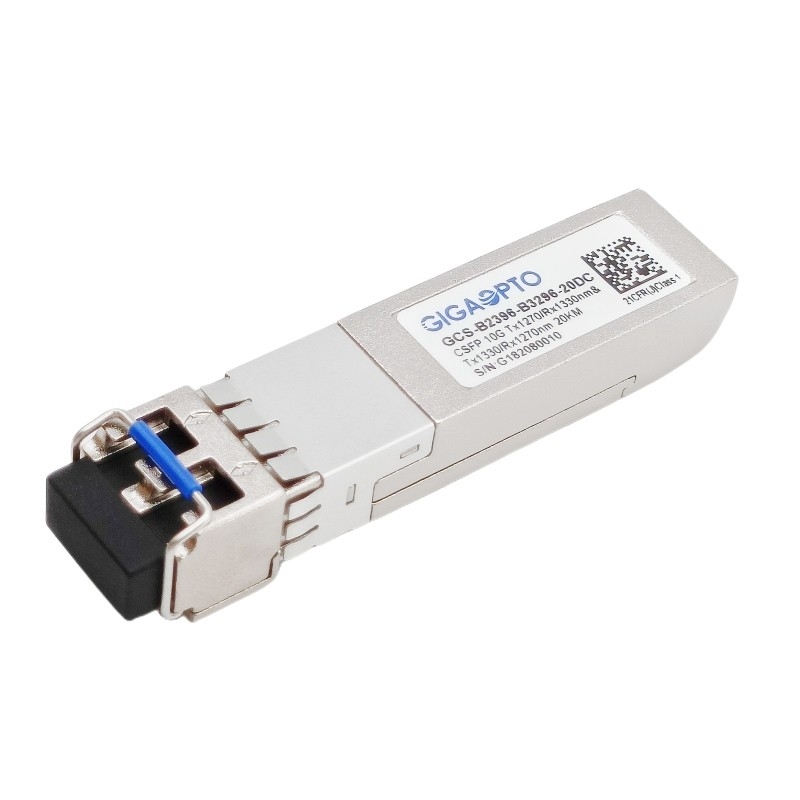

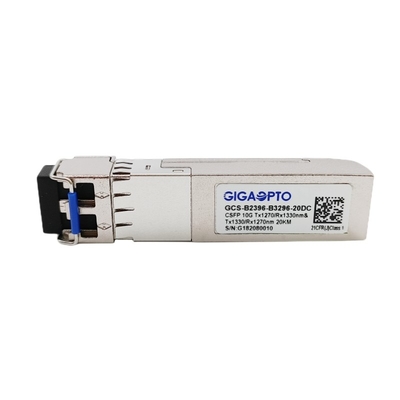

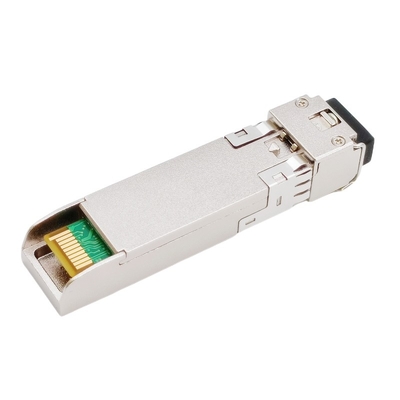

приемопередатчик Ch1 TX1270RX1330 Ch2 TX1330RX1270 20km 10.3Gbps 2-Channel CSFP+ LC SM
Описание
Приемопередатчик GCS-B2396-B3296-20DC уступчив с вариантом 2 компактного небольшого форм-фактора Pluggable (CSFP) MSA для 10GBASE-LR и канала волокна, позволяющ 2 независимым двухнаправленным каналам в порт.
На канал одно, оно отличает передатчиком 1270nm DFB и приемником 1330n.
На канал 2, оно отличает передатчиком 1330nm DFB и приемником 1270nm.
Каждый канал поддерживает объем 10Gbps и связь до 20km над волокном одиночного режима с интерфейсом LC.
Оно с контактным разъемом SFP 20 для того чтобы позволить горячей возможности штепсельной вилки. Отсутствие повреждения к C-SFP+ и доске хозяина если модуль C-SFP+ заткнут в обычное гнездо SFP. Функции цифров диагностические доступны через интерфейс I2C как замечено в MSA SFF-8472.
Приемопередатчик полно - совместимый с компактным согласованием Мульти-источника SFP (MSA) и CE/RoHS аттестовал.
Спецификации
| Категория продукта | приемопередатчик 10G CSFP+ | P/N | GCS-B2396-B3296-20DC |
| Форм-фактор | CSFP+ | Тип | Порт 2 BOSA /SFP |
| Тариф данных (CH1/CH2)) | 10Gbps/10Gbps | Отсчет майны | 2x (Tx/Rx) |
| Достигаемость | 20km | Соединитель | Дуплекс LC |
| Длина волны (CH1) | TX1270nm/RX1330nm | Длина волны (CH2) | TX1330nm/RX1270 |
| Напряжение тока электропитания | +3.3V (типичное) | Расход энергии | ≤ 2.0W |
| Тип LD (CH1/CH2) | DFB | Тип PD (CH1/CH2) | PIN+TIA |
| Сила передатчика | -2~ +3dBm | Чувствительность приемника | < -13dBm=""> |
| Коэффициент вымирания | > 3.5dB | Перегрузка | > 0.5dBm |
| Бюджет силы (dB) | 11dB | Диагностика цифров | поддержка |
| Окружающая среда | Работать: 0 к 70°C | Гарантия | 3 лет |
| Хранение: -40°C к 85°C | Вес | 0.03kg | |
| Соответствие | связи локальных сетей 10G, MSA уступчивое | ||
Особенности
Применение
Электрические и оптически характеристики
| Спецификации передатчика оптически (0oC < Topr="">oC, 3.13V < Vcc=""> | ||||||
| Параметр | Символ | Минута | Тип | Макс | Блоки | Примечания |
| Средняя сила старта | Po, Avg | -2 | +3 | dBm | 1 | |
| Коэффициент вымирания | ER | 3,5 | ||||
| Длина волны центра выхода | lc |
1260 1320 |
1270 1330 |
1280 1340 |
nm | CH1 CH2 |
| Ширина спектра выхода | σl | 1 | nm | -20 ширина dB | ||
| Бортовой коэффициент подавления режима | SMSR | 30 | dB | |||
| Относительный шум интенсивности | RIN | -128 | dB/Hz | |||
| Средняя сила старта передатчика | -30 | dBm | ||||
1. Сила выхода сила соединенная в волокно 9/125 mm однорежимное.
| Спецификации приемника оптически (0oC < Topr="">oC, 3.13V < Vcc=""> | ||||||
| Параметр | Символ | Минута | Тип | Макс | Блоки | Примечания |
| Чувствительность на 10,3 Gb/s | -13 | dBm | 2, средняя мощность | |||
| Перегрузка приемника | PMAX | 0,5 | --- | dBm | ||
| ЛОС -- Deasserted | LOSD | --- | --- | -14 | dBm | Переход: высокий к низкому уровню |
| ЛОС -- Утверженный | LOSA | -35 | --- | --- | dBm | Переход: низкий уровень к максимуму |
| Длина волны деятельности | lc |
1320 1260 |
1340 1280 |
nm | CH1 CH2 | |
2. Измеренный со средней мощностью; BER < 10="">-12 и PRBS 231 до 1.
| Электрические характеристики | ||||||
| Параметр | Символ | Минута | Тип | Макс | Блоки | Примечания |
| Высокоскоростная спецификация интерфейса сигнала (CML) | ||||||
| Тариф входных данных | 10,3125 | Gb/s | ||||
| Дифференциальное входное комплексное сопротивление | Rin | 100 | Ω | |||
| Дифференциальная амплитуда ввода данных | 80 | 1000 | mVpp | Внутренне соединенный AC | ||
| Тариф данных об объеме продукции | 10,3125 | Gb/s | ||||
| Импеданс дифференциального выхода | Раут | 100 | Ω | |||
| Дифференциальная амплитуда вывода данных | 300 | 850 | mVpp | Внутренне соединенный AC | ||
| Низкоскоростная спецификация интерфейса сигнала (LVTTL) | ||||||
| Высокое напряжение входного сигнала | 2,0 | Vcc | V | |||
| Низшее напряжение входного сигнала | GND | 0,8 | V | |||
| Высокое напряжение выхода | 2,0 | Vcc | V | |||
| Низшее напряжение выхода | GND | 0,8 | V | |||
