Подробная информация о продукте:
|
| Product Name: | 10GBASE-BX XFP | Transmission: | 10km |
|---|---|---|---|
| Wavelength: | 1270nm-TX / 1330nm-RX | Component: | DFB+PIN |
| Connector: | LC | Keyword: | 10GBASE-BX XFP |
| Выделить: | Двухнаправленный оптически приемопередатчик 10GBASE-BX,Приемопередатчик XFP двухнаправленный оптически,Двухнаправленный другой оптически модуль приемопередатчика |
||

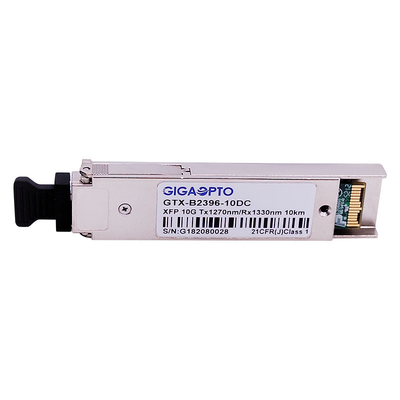

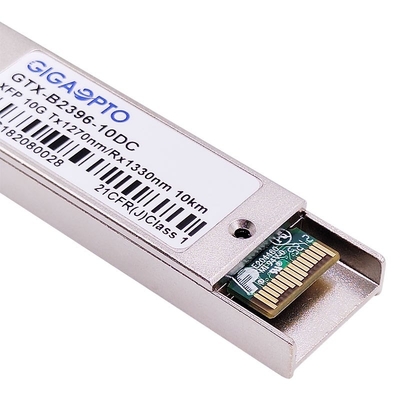

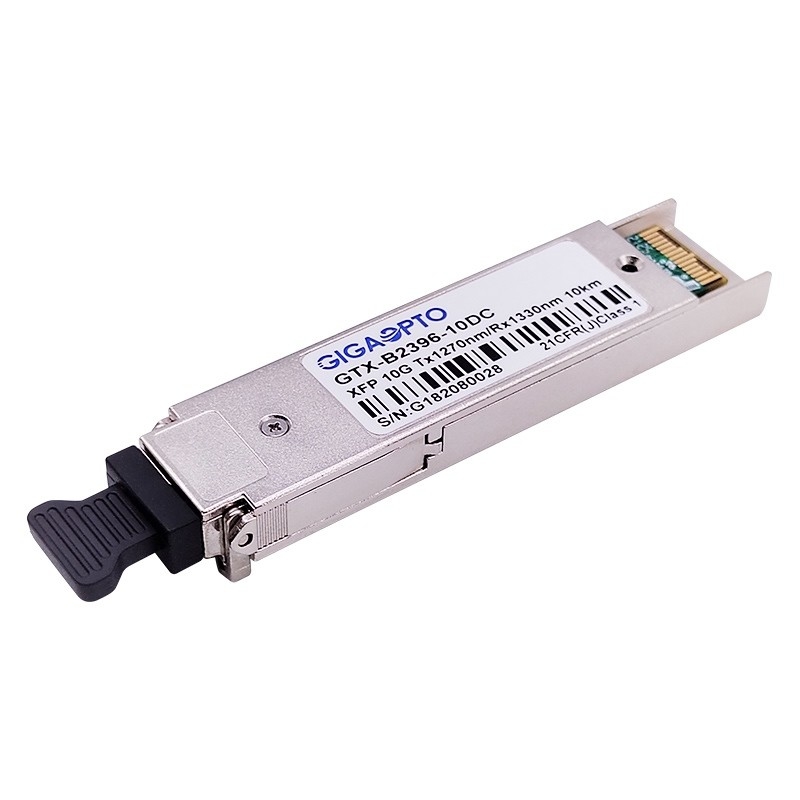

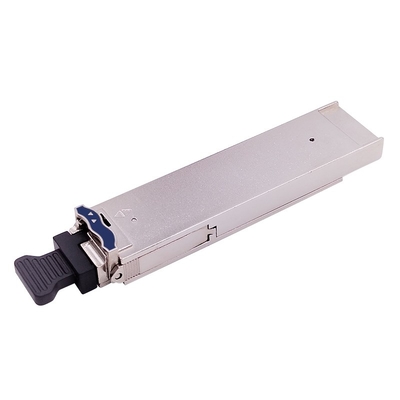

DOM приемопередатчика 1270nm/1330nm 10km LC 10GBASE-BX XFP двухнаправленные
Описание
Gigaopto's10GBASE-BX XFP горяч-pluggable модуль приемопередатчика XFP двухнаправленный.
Раздел передатчика использует 1270nm DFB, которое лазер класса 1 уступчивый согласно международной норме бесопасности IEC-60825. Раздел приемника использует приемник фотодиода PIN 1330nm, который обеспечивает передачу 10km над волокном одиночного режима одиночной нити (G.652 SMF).
Функции контроля цифров диагностические (DDM) доступны через интерфейс I2C, который обеспечивает контроль в реальном времени температуры приемопередатчика, ток смещения лазера, оптически сила, получили оптически силу и подачу напряжения приемопередатчика.
10GBASE-BX XFP исполняет с Rev XFP MSA 4,5 спецификации, спецификации локальных сетей 10 гигабит (10GBASE-LR/LW согласно с IEEE 802.3ae), и канал волокна 10G (1200-SM-LL-L). Приемопередатчик также продукт лазера класса 1 который исполняет со стандартами FDA/CDRH и IEC-60825.
Спецификация
| Название продукта | 10GBASE-BX XFP | Номер детали | GTX-B2396-10DC |
| Форм-фактор | XFP | Битовая скорость (Gbps) | 10Gbps |
| Разбивочная длина волны | 1270nm - TX/1330nm - RX | Передача | 10km |
| Соединитель | Симплекс LC | Тип кабеля | SMF |
| Часть передатчика | DFB BiDi | Часть приемника | PIN |
| Сила TX | -5 | 0dBm | Чувствительность приемника | < -14dBm=""> |
| Коэффициент вымирания | > dB 3,5 | Сила перегрузки | > 0,5 dBm |
| Расход энергии | <1> | Работая температура случая | 0 к 70°C/-40 к 85°C |
| DDM/DOM | Поддержка (дефолт) | Время гарантии ограниченное | 3 лет |
Особенности
Применения
Характеристики 10GBASE-BX XFP оптически
| Параметр | Символ | MIN. | Типичный | Максимальный. | Блок |
| Бюджет силы | 9 | dB | |||
| Тариф данных | 9,95 | 11,3 | Gbps | ||
| Передатчик | |||||
| Длина волны центра | λC | 1260 | 1270 | 1280 | nm |
| Спектральная ширина (- 20dB) | Δλ | 1 | nm | ||
| Бортовой коэффициент подавления режима | SMSR | 30 | dB | ||
| Сила *note3 средней выработки | Pout, AVG | -5 | 0 | dBm | |
| Коэффициент вымирания | ER | 3,5 | dB | ||
| Средняя мощность передатчика | -30 | dBm | |||
| Относительный шум интенсивности | RIN | -128 | dB/Hz | ||
| Отключение TX утверждает время | t_off | 10 | мы | ||
| Приемник | |||||
| Длина волны центра | λC | 1320 | 1340 | nm | |
| Чувствительность *note4 | PIN | -14 | dBm | ||
| Перегрузка приемника | PMAX | 0,5 | dBm | ||
| ЛОС Де-утверждает | LOSD | -16 | dBm | ||
| ЛОС утверждает | LOSA | -28 | dBm | ||
