Подробная информация о продукте:
|
| Название продукта: | 12G-SDI CWDM SFP+ | Тариф данных: | 12g |
|---|---|---|---|
| длина волны: | 1270~1450nm CWDM | Соединитель: | Дуплекс LC |
| Расстояние: | 20km | Гарантия: | 3-летний |
| Ключевые слова 1: | 12G UHD-SDI CWDM SFP+ | Ключевые слова 2: | приемопередатчик 12G CWDM видео- SFP+ оптически |
| Выделить: | приемопередатчик 12G SDI видео- оптически,видео- оптически приемопередатчик 1450nm,Приемопередатчик CWDM оптически |
||

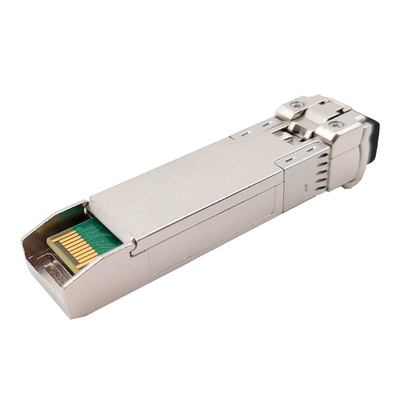

12G SDI SMPTE CWDM SFP+ 1270nm-1450nm 20km SMF двойной LC MSA
Функциональная спецификация
| Название продукта | 12G-SDI CWDM SFP | Тариф данных | 0.27~11.88Gbps |
| Тип модуля | Приемопередатчик | MSA/Non-MSA | MSA |
| Форм-фактор | SFP+ | Температура | 0 к 70°C (32 к 158°F) |
| Длина волны | CWDM (1270~1450) nm | Максимальное расстояние | 20km |
| Соединитель | Дуплекс LC | Средства массовой информации | однорежимное волокно |
| Тип лазера | DFB CWDM | Тип PD | PIN |
| Подача напряжения | 3.3V | Поставка настоящая | 300mA (Макс) |
| Сила TX | -1 | 2dBm | Чувствительность @11.88Gbps | < -11dB=""> |
| Сил-бюджет | 13dB | Чувствительность @ 5.94Gbps | < -13dB=""> |
| Расход энергии | ≤1.0W | Чувствительность @ 2.97Gbps | < -15dB=""> |
| ER. | >3.5dB | Перегрузка приемника | > 1.0dBm |
| OEM/ODM | Поддержанный | Гарантия | 3 лет |
| Протоколы | ST 2082-1 SMPTE (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), и ST 259 (SD-SDI). | ||
Описание продуктов серии приемопередатчика 12G-SDI CWDM SFP+ 1270nm~1450nm
Серия GTS-Cxx9A-10DC Gigaopto передать приемопередатчика одиночного режима конструированный модулем/получить оптически серийные цифровые сигналы как определено в SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, и DVB-ASI. Она поддерживает до 11.8Gbps и специфически конструирована для того чтобы передать патологические картины для HD-SDI, 3G-SDI, 6G-SDI, и 12G-SDI. Максимальная достигаемость до 20km связи над однорежимным волокном (SMF) через длину волны CWDM от 1270nm к каналу 1450nm.
Приемопередатчик включает 3 раздела: лазер DFB, фотодиод PIN интегрированный с предусилителем транс-импеданса (TIA), Reclocker, и регулятор MCU. Приемопередатчик уступчив с согласованием Мульти-источника SFP (MSA), им с контактным разъемом SFP+ 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через I2C.
Особенности
Упорядочение информации

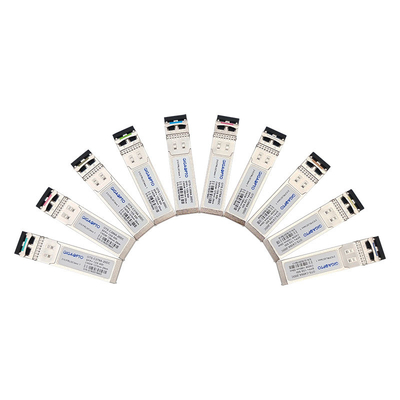

| Номер детали | Описание | Канал CWDM | Максимальная достигаемость |
| GTS-C279A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF двойной LC MSA | 1270nm | 20km |

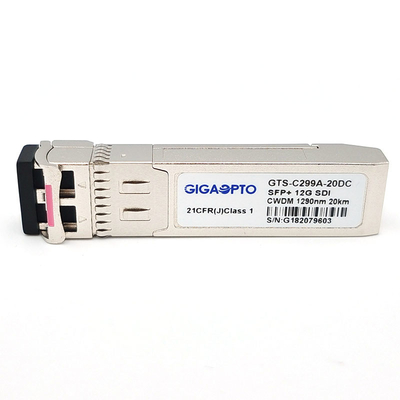

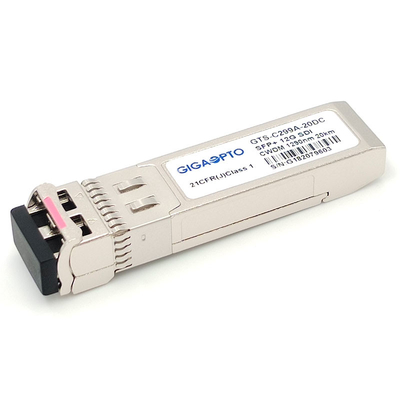

| GTS-C299A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF двойной LC MSA | 1290nm | 20km |
| GTS-C319A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF двойной LC MSA | 1310nm | 20km |
| GTS-C339A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF двойной LC MSA | 1330nm | 20km |
| GTS-C359A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF двойной LC MSA | 1350nm | 20km |
| GTS-C379A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF двойной LC MSA | 1370nm | 20km |
| GTS-C399A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF двойной LC MSA | 1390nm | 20km |
| GTS-C419A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF двойной LC MSA | 1410nm | 20km |
| GTS-C439A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF двойной LC MSA | 1430nm | 20km |
| GTS-C459A-20DC | 12G-SDI SMPTE CWDM SFP+ SMF двойной LC MSA | 1450nm | 20km |
Применение
Определение PIN
