Подробная информация о продукте:
|
| Имя деталя: | 12G-SDI BiDi SFP+ | Тариф данных: | 12g |
|---|---|---|---|
| длина волны: | 1330nm - TX/1270nm - RX | Соединитель: | Симплексный LC |
| Максимальная передача кабеля: | 10km | OEM/ODM: | Поддержанный |
| Ключевые слова 1: | Приемопередатчик 12G-SDI BIDI оптически, | Ключевые слова 2: | 12G двухнаправленное SFP+ |
| Выделить: | Приемопередатчик SMPTE видео- SFP,приемопередатчик 13T видео- SFP,Приемопередатчик BIDI оптически |
||

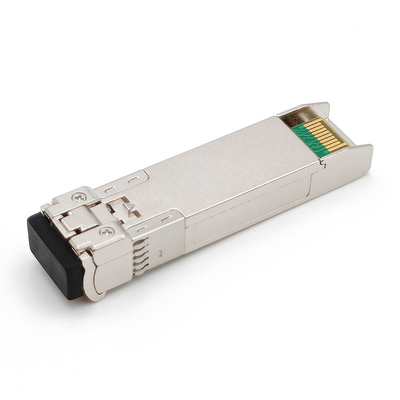

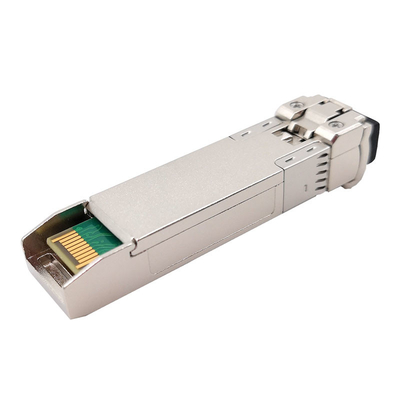

Приемопередатчик MSA Pinout 10KM BiDi 1330nm/1270nm 12G-SDI SFP+ оптически
Функциональная спецификация
| Название продукта | 12G UHD видео- SFP | Тариф данных | 0.27~11.88Gbps |
| Тип модуля | Приемопередатчик | MSA/Non-MSA | MSA |
| Упаковка | SFP+ | Коммерчески температура | 0 к 70°C (32 к 158°F) |
| Длина волны | 1330nm - TX/1270nm - RX | Максимальное расстояние | 10km |
| Интерфейс | Симплексный LC | Средства массовой информации | однорежимное волокно |
| Передатчик | DFB | Приемник | PIN |
| Напряжение тока электропитания | +3.3V | Настоящий | 280mA (типичное.) |
| Сила средней выработки | -5~+1dBm | RX Sensitivity@11.88Gbps | < -11dB=""> |
| Чувствительность @ 5.94Gbps RX | < -13dB=""> | RX Sensitivity@ 2.97Gbps | < -13dB=""> |
| Коэффициент вымирания | >3.5dB | Сатурация RX | > dBm 1,0 |
| Расход энергии | ≤1.0W | Диагностика цифров | Поддержка |
| OEM/ODM | Да | Гарантия | 3-летний |
| Протоколы | ST 2082-1 SMPTE (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), и ST 259 (SD-SDI). | ||
Описание

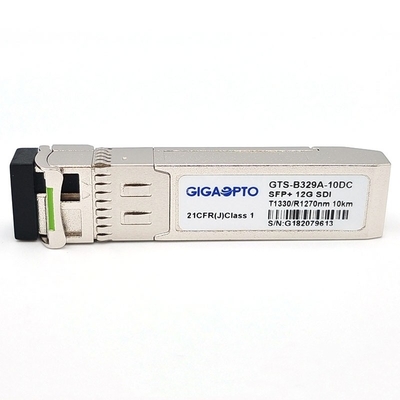

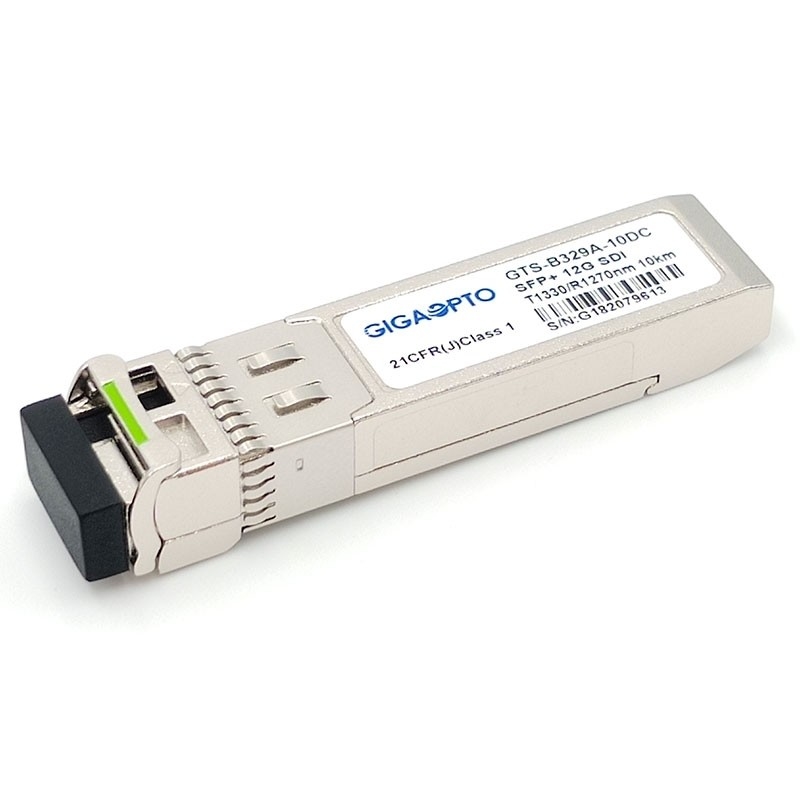

GTS-B329A-10DC 12G BiDi SFP+ Gigaopto оптически приемопередатчик конструирован для двухнаправленных связей передачи 12G-SDI достигают до 10km над SMF с длиной волны 1330nm TX/1270nm RX.
Оно поддерживает до 11.8Gbps и специфически конструировано для того чтобы передать патологические картины для HD-SDI, 3G-SDI, 6G-SDI, и 12G-SDI.
Приемопередатчик включает 3 раздела: лазер DFB, фотодиод PIN интегрированный с предусилителем транс-импеданса (TIA), Reclocker, и регулятор MCU. Приемопередатчик уступчив с согласованием Мульти-источника SFP (MSA), им с контактным разъемом SFP+ 20 для того чтобы позволить горячей возможности штепсельной вилки.
Модуль обеспечивает цифровую диагностическую информацию своих эксплуатационных режимов и состояния, включая передавая силу, ток смещения лазера, температуру модуля, и подачу напряжения. Тарировка и сигнал тревоги/предупреждая данные по порога написаны и сохранены во внутренней памяти (EEPROM).
Особенности
Применение
Определение PIN
