Подробная информация о продукте:
|
| Название продукта: | 12G-SDI двухнаправленное SFP+ | Тариф данных: | 12Gb/s |
|---|---|---|---|
| длина волны: | 1270nm - TX/1330nm - RX | Тип интерфейса: | Симплексный LC |
| Максимальная передача: | 10km | Гарантия: | 3-летний |
| Ключевые слова 1: | Приемопередатчик 12G-SDI BIDI SFP+ 10km оптически | Ключевые слова 2: | Модуль приемопередатчика SMPTE 12G HD видео- |
| Выделить: | приемопередатчик 12G видео- SFP,Приемопередатчик SDI видео- SFP,BiDi SMPTE |
||
приемопередатчик MSA Pinout 10km BiDi 1270nm/1330nm 12G-SDI SFP+ оптически
Функциональная спецификация
| Название продукта | 12G-SDI BiDi SFP | Тариф данных | 0.27~11.88Gbps |
| Тип модуля | Приемопередатчик | MSA/Non-MSA | MSA |
| Форм-фактор | SFP+ | Рабочая температура | 0 к 70°C (32 к 158°F) |
| Длина волны | 1270nm - TX/1330nm - RX | Максимальная достигаемость | 10km |
| Соединитель | Симплексный LC | Тип волокна | однорежимное волокно |
| Тип LD | DFB | Тип PD | PIN |
| Подача напряжения | 3.3V | Поставка настоящая | 280mA (тип.) |
| Сила TX | -5 | +1dBm | Чувствительность @11.88Gbps | < -11dB=""> |
| Чувствительность @ 5.94Gbps | < -13dB=""> | Чувствительность @ 2.97Gbps | < -13dB=""> |
| Коэффициент вымирания | >3.5dB | Перегрузка приемника | > 1.0dBm |
| Расход энергии | ≤1.0W | Гарантия | 3 лет |
| OEM/ODM | Поддержанный | Вес | 0.025kg |
| Протоколы | ST 2082-1 SMPTE (12G UHD-SDI), ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST292-1 (HD-SDI), и ST 259 (SD-SDI). | ||
Описание

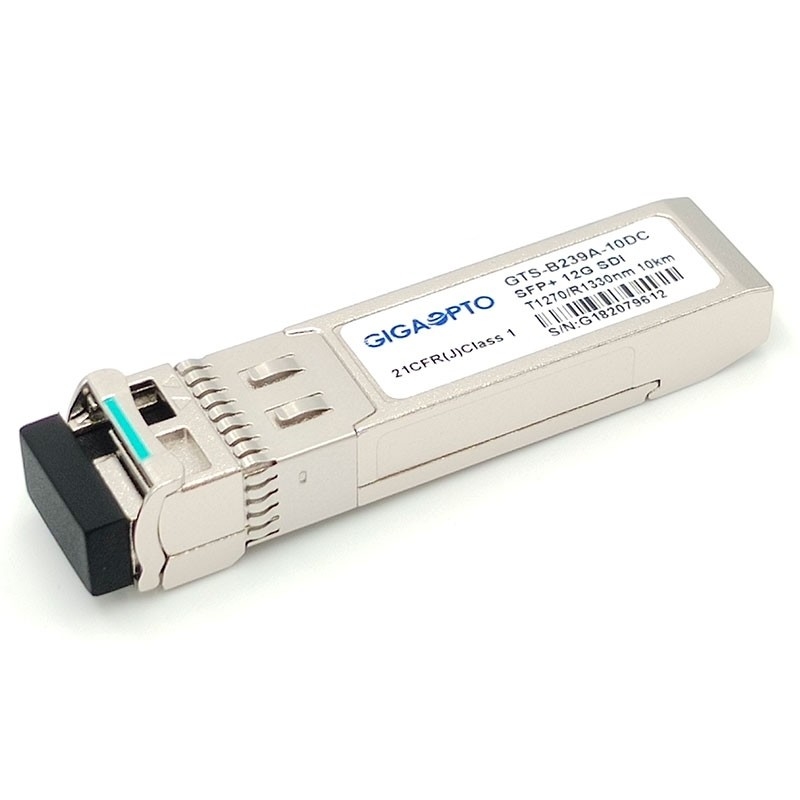

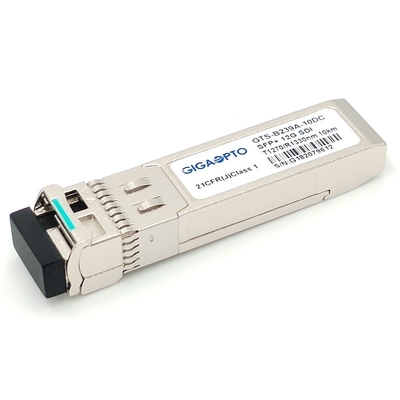

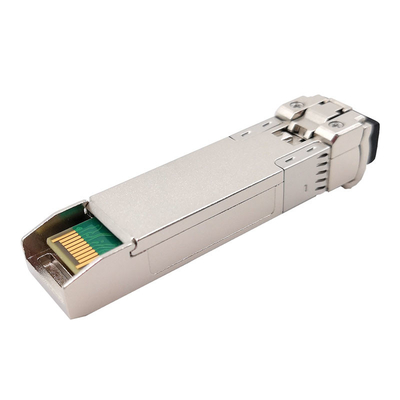

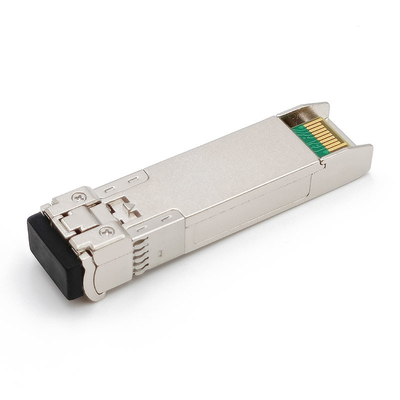

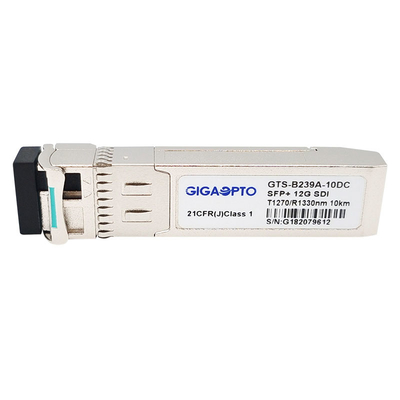

GTS-B239A-10DC Gigaopto конструировано для двухнаправленных связей передачи 12G-SDI достигает до 10km над волокном одиночного режима.
Оно уступчивый с SMPTE 2082, SMPTE 424M, SMPTE 292M, SMPTE 259M, и DVB-ASI. Он поддерживает до 11.8Gbps и специфически конструирован для того чтобы передать патологические картины для HD-SDI, 3G-SDI, 6G-SDI, и 12G-SDI.
Приемопередатчик включает 3 раздела: лазер DFB, фотодиод PIN интегрированный с предусилителем транс-импеданса (TIA), Reclocker, и регулятор MCU. Приемопередатчик уступчив с согласованием Мульти-источника SFP (MSA), им с контактным разъемом SFP+ 20 для того чтобы позволить горячей возможности штепсельной вилки. Функции цифров диагностические доступны через интерфейс I2C.
Особенности
Применение
Определение PIN
