Подробная информация о продукте:
|
| Тариф данных: | 1.25Gbps | длина волны: | TX1310nm/RX1550nm |
|---|---|---|---|
| Соединитель: | Штепсельная розетка LC/SC | Тип передатчика: | FP |
| Тип приемника: | Pin | Чувствительность: | <-25dbm> |
| Ключевые слова: | 1.25G BOSA T1310nm R1550nm, PIN 1310nm FP 1550nm | ||
| Выделить: | Подсистема TX1310nm оптически,Подсистема RX1550nm оптически,оптически подсистема 1.25Gbps |
||

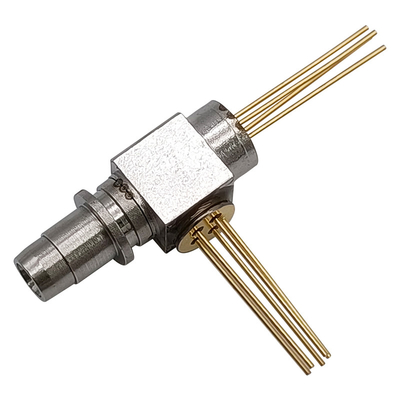

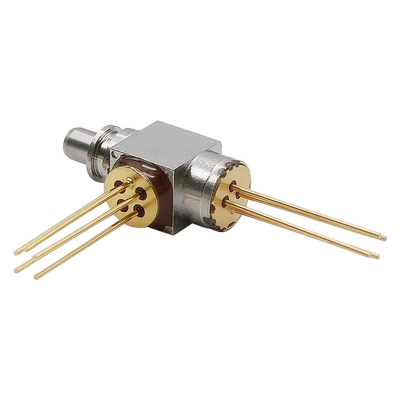

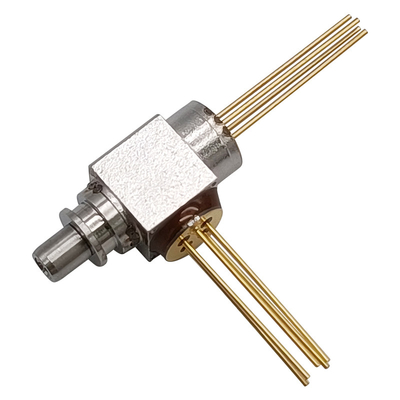

двухнаправленный оптически SC PIN BOSA LC WDM TX1310nm FP/RX1550nm подсистемы 1.25G
Описание
Приемопередатчик BOSA-T1310FP-R1550PIN-1.25G-LC-REC GIGAOPTO поддерживает скорость обработки данных 1.25Gbps с волокном одиночного режима. Сторона передатчика использует лазер 1310nm FP. Сторона приемника использует PIN 1550nm с TIA.
Абсолютный максимум оценок
| Параметр | Символ | MIN. | Максимальный. | Блок | Условие испытаний |
| Обратное напряжение | VR | --- | 2 | V | CW |
| Работая температура случая | Верхняя часть | -20 | +70 | ℃ | |
| Температура хранения | Tst | -40 | +100 | ℃ | |
| Паяя температура/время | TS | --- | 260/10 | ℃/S |
Оптически & электрические характеристики
| Параметр | Символ | MIN. | Тип. | Максимальный. | Блок | Условие испытаний |
| Передатчик (Tc=25℃) | ||||||
| Течение порога | Ith | --- | 8 | 15 | мамы | CW |
| Оптически сила выхода | Po | 0,25 | 0,4 | --- | mW | CW, If=Ith+20mA |
| Рабочий потенциал | Vop | --- | 1,2 | 1,8 | V | CW |
| Время восхода | Tr | --- | --- | 100 | ps | Ib=Ith, 20%~80% |
| Время падения | Tf | --- | --- | 150 | ps | Ib=Ith, 80%~20% |
| Центральная длина волны | λc | 1290 | 1310 | 1330 | nm | CW |
| Ширина спектра (- 20dB) | Δλ | --- | --- | 3,0 | nm | CW |
| Течение монитора PD | Im | 100 | --- | --- | μA | CW, Iop=Ith+20mA |
| Конденсатор PD | Ct | --- | 5 | 7 | pF | VRPD=5V, f=1MHz |
| Ошибка сопровождения (CW) | TE | -1,0 | --- | 1,0 | dB |
Im = const. (@ Po = 5,0 mW, TC = 25℃) TC = −40 к +85°C |
| Приемник (Tc=25℃) | ||||||
| Электропитание | VCC | 3,0 | 3,3 | 3,6 | V | |
| Поставка настоящая | Icc | --- | 22- | 35 | мамы | Нулевые нагрузки |
| Оптически длина волны | 1530 | 1550 | 1570 | nm | ||
| Чувствительность (BER=10-10) | Sens | --- | --- | -25 | dBm |
λ=1550nm, @1.25Gbps, BER=1E-10, PRBS=27-1 |
|
Сила сатурации (BER=10-10) |
Psat | 0 | --- | --- | dBm | λ=1550nm, @1.25Gbps |
| Сопротивление выхода | Раут | 60 | 75 | 90 | Ом | Законченное одиночное |
| Времена подъема/падения | Tr/tf | --- | --- | 400 | Ps | From20%-80% |
| Оптически & электрический параметр | ||||||
| Перекрестные помехи | Ct | --- | --- | -45 | dB | |
| Оптически изоляция | ISO | 35 | --- | --- | dB | |
Особенности
Применение
Размеры пакета и описание Pin (LC)
