Подробная информация о продукте:
|
| Название продукта: | 10G EPON ONU PR30 BOSA | LD/PT: | DFB+APD-TIA |
|---|---|---|---|
| Расстояние: | 20km | Тариф данных: | Tx10G/Rx10G |
| Длина волны (nm): | 1270nm_Tx/1577nm_Rx | Работая Temp. (℃: | 0 -75℃/-40 - 85℃ |
| Сила @25℃ выхода: | >3.0mW | Чувствительность @25℃: | < -30dBm=""> |
| Ключевые слова: | 10G EPON ONU, отрезок провода SC PR30 BOSA | ||
| Выделить: | Подсистема APC оптически,Симметричная оптически подсистема,Отрезок провода Sc UPC |
||

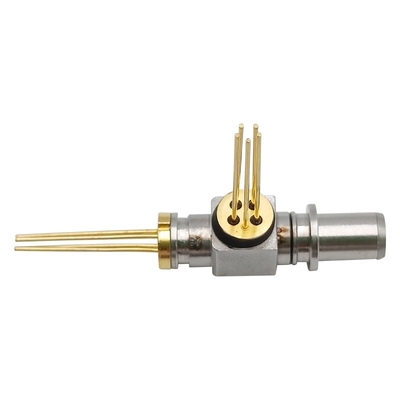

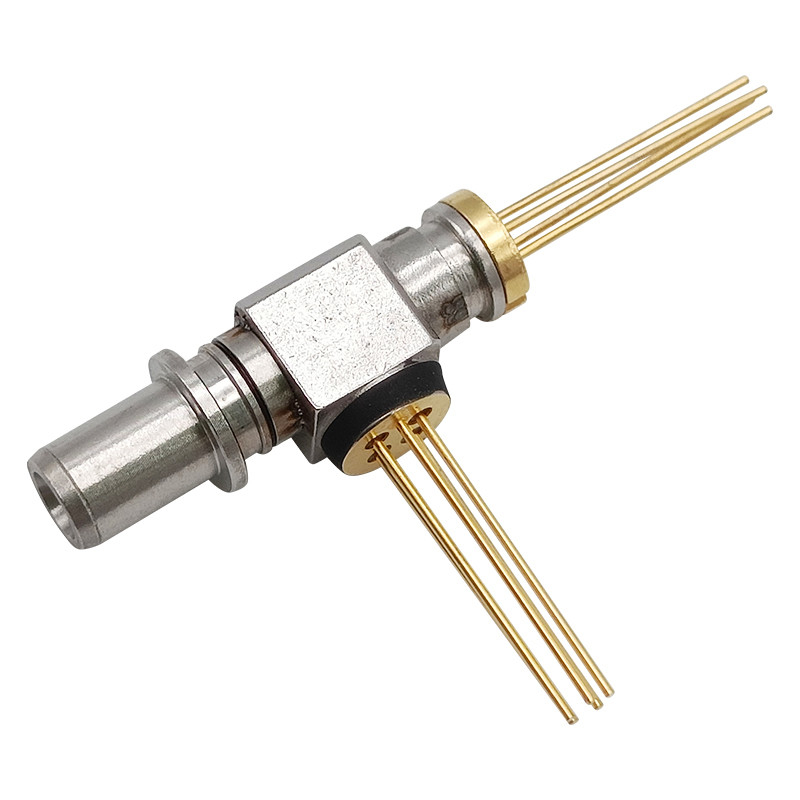

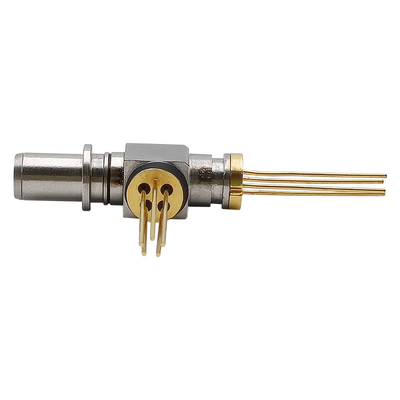

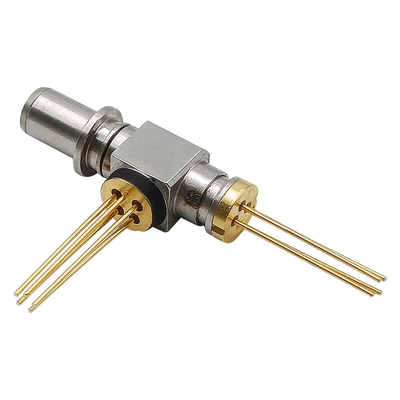

Отрезок провода TX 1270nm DFB 10G RX 1577nm APD 10.3125G FTTH FTTX SC APC UPC 10GEPON ONU BOSA PR30 симметричный
Примите схему заварки лазера
Применение точкаое-точка
Высокая оптически изоляция
Высокая чувствительность APD-TIA
Работая температура: 0~75℃ или -40~85℃
Вставляемый SC BOSA
Абсолютный максимум оценок
| Деталь | Символ | Блок | Минута | Макс | Примечание |
| Температура хранения | TSTG | ℃ | -40 | +85 | |
| Рабочая температура (окружающая) | TOPR | ℃ | 0 | +75 | |
| Подача напряжения | VCC | V | -0,5 | 4,5 | |
| Температура руководства паяя (Sec Max10) |
TS | ℃ | --- | 260 | |
| Пропускной ток (LD) | IFLD | мамы | --- | 150 | |
| Обратное напряжение (LD) | VRLD | V | --- | 2 | |
| Пропускной ток (MPD) | IFMPD | мамы | --- | 2 | |
| Обратное напряжение (MPD) | VRMPD | V | --- | 20 | |
| Пропускной ток (PD) | IFPD | мамы | --- | 10 | |
| Обратное напряжение (PD) | VRPD | V | --- | 20 |
Характеристики передатчика электрооптические (TC=25°C, CW)
| Деталь | Символ | Условие испытаний | MIN. | Тип. | Максимальный. | Блок |
| Течение порога | ITH | TC=25℃ | --- | -- | 15 | мамы |
| TC=0℃~75℃ | --- | -- | 40 | |||
| Пропускное напряжение | VF | PF=PF (минута), TC =25℃ | --- | --- | 1,5 | V |
| Оптически сила выхода | Pf | CW, @ITH+20mA, 25℃, зубчик свободный | 3,0 | --- | --- | mW |
| Оптически сила выхода | Pf | CW, @ITH+20mA, 0℃~75℃ | 1,8 | mW | ||
| Оптически сила выхода | Pf | mW | ||||
| Разбивочная длина волны | λC | CW, TC=0℃~75℃, TX; 1270nm | 1260 | 1270 | 1280 | nm |
| Течение монитора | IM | CW, Pf=Ith+20mA, VRMPD=1.5V, Tc=25C, |
100 | --- | 900 | uA |
| Ошибка сопровождения | ΔPf/Pf | 0℃~75℃, CW, владение Pf (Ith+20mA) @IM | -1,5 | --- | +1,5 | dB |
Характеристики приемника электрооптические (TC=25°C, Vcc=3.3V)
| Деталь | Символ | Условие испытаний | MIN. | Тип. | Максимальный. | Блок |
| Поставка настоящая | ICC | --- | --- | --- | мамы | |
| Длина волны деятельности | λ | RX: 1577nm | 1575 | 1577 | 1580 | nm |
| Сила сатурации | PSAT | Tc=-0℃~75℃ (тест на 10.3125Gbps PRBS31 ER=6dB BER<10e-3> |
-8 | --- | --- | dBm |
| Чувствительность | Сенатор | Tc=0℃~75℃ (тест на 10.31252Gbps PRBS31 ER=6dB BER<10e-3> |
--- | -30 | dBm | |
| Оптически возвращенная потеря | ORL | λ=1577nm | 20 | --- | --- | dB |
| Оптически помеха | XTALK | 1270nm/1577nm | 40 | --- | dB |
План размера
