Подробная информация о продукте:
|
| Название продукта: | WDM BOSA 1.5G CATV | длина волны: | 1310nm_TX/1550nm_RX |
|---|---|---|---|
| Тариф данных: | 1.5G | Работая Temp. (℃): | 0 -75℃/-20 - 85℃ |
| Сила @25℃ выхода: | 1.1-2.99mW | Responsivity: | 0.8A/W |
| Выделить: | Отрезок провода LC APC,1550nm отрезок провода SC APC,SC отрезка провода волокна |
||

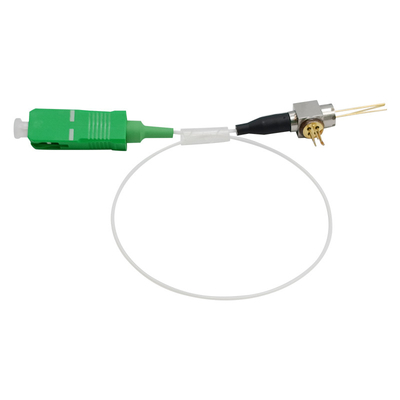

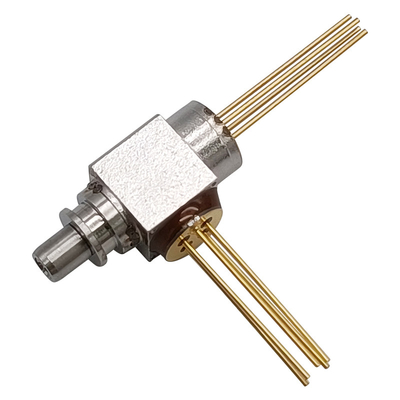

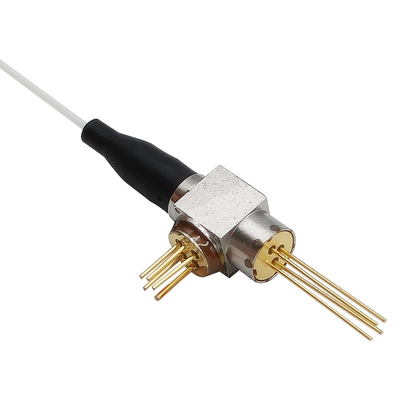

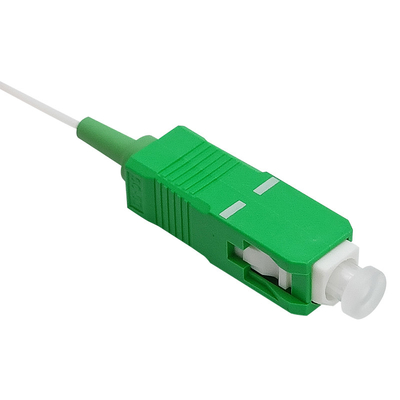

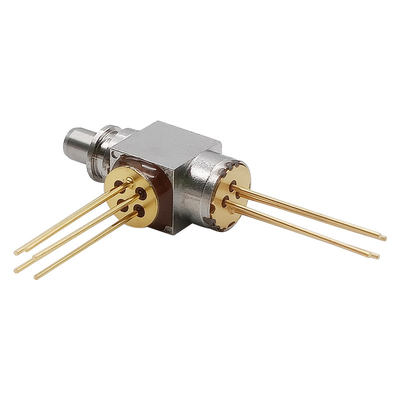

отрезок провода TX 1310nm RX 1550nm ST FC APC SC штепсельной розетки WDM BOSA LC 1.5G CATV
Особенности:
Применения:
Абсолютный максимум оценок
| Параметр | Символ | Оценки | Блок |
| Температура хранения | Tstg | -40~+85 | ℃ |
| Работая температура случая | Верхняя часть | -20~+85 | ℃ |
| Обратное напряжение (PD монитора) | VRD | 20 | V |
| Пропускной ток фотодиода (PD монитора) | IFD | 2 | мамы |
| Руководство паяющ) (температуры/(время) | --- | 260/10 | ℃/Sec |
| Обратное напряжение (сетноой-аналогов PD) | Vrpd | 30 | V |
| Пропускной ток (сетноой-аналогов PD) | Ifpd | 10 | мамы |
Note1: Превышение любое одного из этих значений может разрушить прибор немедленно
Электрические и оптически характеристики – передатчик
(If=Ith+20mA, Pf=1mW, SMF (9.5/125µm), Tc=+25+/-2°C, если не указано иное.)
| Параметр | Символ | Условие | MIN. | Тип. | Максимальный. | Блок |
| Течение порога | Ith | на Tc=25±3℃ | --- | 10 | 15 | мамы |
| Сила выхода (после соединенный) | Pf | CW, Iop=Ith+20mA | 1,0 | --- | 2,99 | mW |
| Эффективность наклона | Se | CW, среднее | 0,05 | --- | 0,15 | mW/mA |
| Рабочий потенциал | Vop | CW, Iop=Ith+20mA | --- | 1,1 | 1,6 | V |
| Пиковая длина волны | λc |
CW, Iop=Ith+20mA, Tc= -20~85°C |
1290 | 1310 | 1330 | nm |
| Бортовой коэффициент подавления режима | SMSR |
CW, Iop=Ith+20mA, Tc= -20~85°C |
35 | 40 | --- | dB |
| Течение монитора | Imon | CW, Iop=Ith+20mA | 0,1 | --- | 1,0 | мамы |
| Течение монитора темное | Id | VRD=5V | --- | --- | 0,1 | μA |
| Относительный шум интенсивности | --- | --- | --- | --- | -145 | dB/Hz |
| Оптически изоляция | Iso | --- | 30 | --- | --- | dB |
| Ошибка сопровождения | TE | APC, - 20℃~+85℃ | -1,5 | --- | 1,5 | dB |
| Время подъема/падения | Tr/Tf | Ib=Ith, 20~80% | --- | 0,1 | 0,15 | ns |
Электрические/оптически спецификации – приемник
| Параметр | Символ | Условие испытаний | MIN. | Тип. | Максимальный. | Блок |
| Работая длина волны *Note2 | λ | --- | 1500 | 1550 | 1600 | nm |
| Активная область | Φ | --- | --- | 75 | --- | μm |
| Ширина полосы частот -3dBm | BW | VR = 5V | 2 | --- | --- | GHz |
| Темное течение | Id | VR = 5V | --- | --- | 1,0 | nA |
| Responsivity | R | λ=1550nm | --- | 0,80 | --- | A/W |
Примечание: Длину волны приемника работая можно подгонять.
Штыревая идентификация
Размер пакета
