Подробная информация о продукте:
|
| Тариф передачи данных: | 1.25Gb/s | длина волны: | TX1550nm/RX1310nm |
|---|---|---|---|
| Оптически соединитель: | Штепсельная розетка LC/SC | Тип LD: | DFB |
| Тип PD: | APD | Чувствительность: | <-31dbm> |
| Ключевые слова: | 1.25Gbps WDM BOSA, 1.25G BOSA 1550nm | ||
| Выделить: | Подсистема WDM оптически,Подсистема BOSA оптически,Подсистема APD |
||

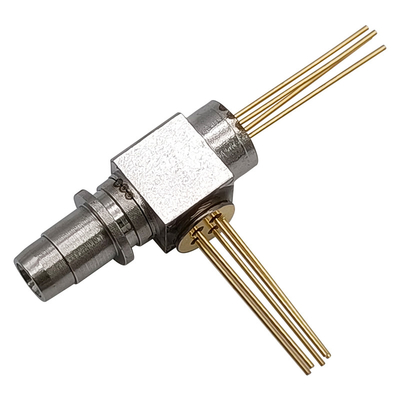

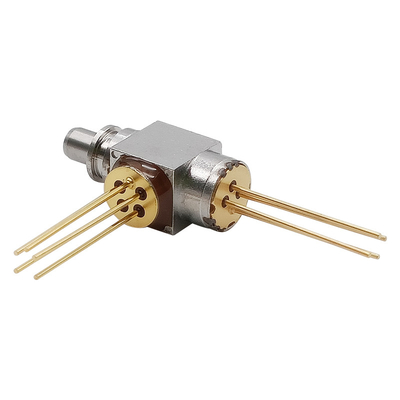

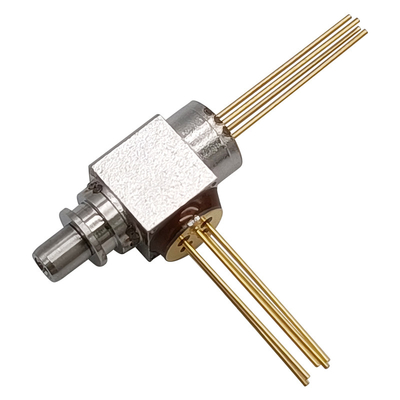

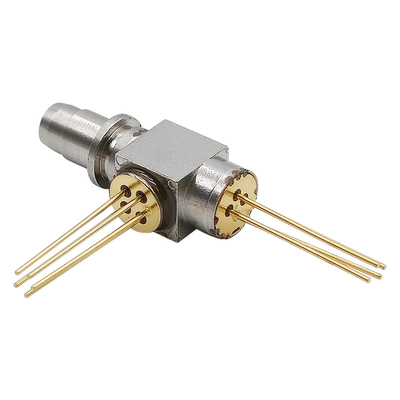

подсистема SC WDM TX1550nm DFB/RX1490nm APD LC 1.25Gbps BOSA двухнаправленная оптически
Описание
BOSA-T1550DFB-R1490APD-1.25G-LC-REC GIGAOPTO интегрировано с передатчиком 1.25Gb/s 1550nm DFB и приемником 1490nm APD вместе с соединителем LC или SC.
Абсолютный максимум оценок (Tc=25℃)
| Параметр | Символ | MIN. | Максимальный. | Блок |
| Обратное напряжение (LD) | VRL | --- | 2 | V |
| Пропускной ток (LD) | ЕСЛИ Я | --- | 150 | мамы |
| Обратное напряжение фотодиода (MPD) | VRD | --- | 20 | V |
| Пропускной ток фотодиода (MPD) | IFD | --- | 10 | мамы |
| Рабочий потенциал TIA | VCC | +3,0 | +3,6 | V |
| Работая температура случая | Верхняя часть | -40 | +85 | ℃ |
| Температура хранения | TSTG | -40 | +85 | ℃ |
| Температура руководства паяя (максимальные 10sec) | TS | --- | 260 | ℃ |
| ESD | 500 | --- | --- | V |
Оптически & электрические характеристики
| Параметр | Символ | MIN. | Тип. | Максимальный. | Блок | Условие испытаний |
| Передатчик (Tc=25±3℃) | ||||||
| Течение порога | Ith | 3 | 8 | 15 | мамы | CW, TC =25℃ |
| --- | --- | 40 | CW, TC = -40~85℃ | |||
| Оптически сила выхода | Pf | 1,3 | --- | 2,6 | mW | CW, Iop=Ith+20mA |
| Разбивочная длина волны | λc | 1540 | 1550 | 1560 | nm |
CW, Iop =30mA Tc=-40℃~+85℃ |
| Рабочий потенциал | Vf | --- | 1,2 | 1,6 | V | CW, Iop=Ith+20mA |
| Время подъема/падения | Tr /Tf | --- | 150 | 300 | ps | Ib=Ith, 20%~80% |
| Ширина спектра (- 20dB) | Δλ | --- | --- | 1,0 | nm | Iop =30mA, CW |
| Течение монитора | Im | 100 | --- | 1200 | μA | CW, Iop=Ith+20mA, VRD=1V |
| Бортовой коэффициент подавления режима | SMSR | 30 | 35 | --- | dB | Iop= 30mA |
| Ошибка сопровождения (CW) | TE | -1,5 | --- | 1,5 | dB |
APC, Tc=-40~+85℃, Montior настоящее hold@Iop =Ith+20mA |
| Приемник (Tc=25±3℃) | ||||||
| Подача напряжения | VCC | 3,0 | 3,3 | 3,6 | V | --- |
| Поставка настоящая | Icc | 10 | 20 | 32 | мамы | --- |
| Оптически длина волны | λ | 1470 | 1490 | 1510 | nm | --- |
| Чувствительность | Сенатор. | --- | --- | -31 | dBm |
λ=1490nm, NRZ, 1.25Gbps, PRBS=2^7-1, ER=10dB, BER=10-10, VBR-3, CW |
| Сила перегрузки | Политик | -7 | --- | --- | dBm | |
| Пробивное напряжение APD | Vbr | 30 | --- | 55 | V | Id=10uA, VCC |
| PD Responsivity | R | 0,7 | --- | --- | A/W | CW, λ=1550nm |
Особенности
Применение
Чертеж плана (блок: mm)
