Подробная информация о продукте:
|
| Тариф данных (Gbps): | 10Gbps | длина волны: | TX1270nm/RX1330nm |
|---|---|---|---|
| Оптически соединитель: | LC/SC | Тип передатчика: | DFB |
| Тип приемника: | Pin | Чувствительность: | <-16dbm> |
| Ключевые слова: | 10G BOSA 1270nm, подсистема SC LC оптически | ||
| Выделить: | Подсистема SC LC оптически,Подсистема RX1330nm оптически,Подсистема Bi дирекционная оптически |
||

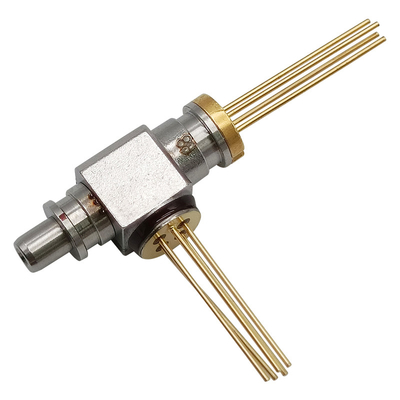

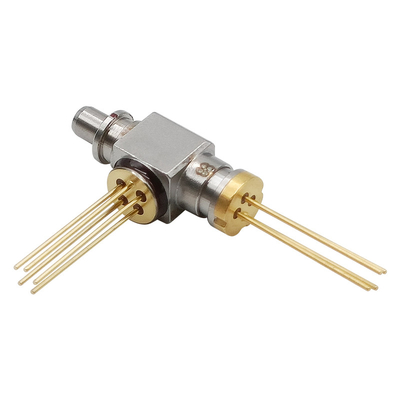

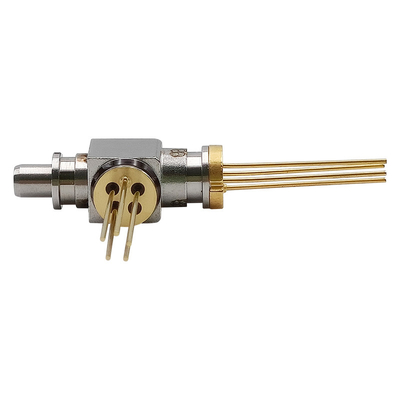

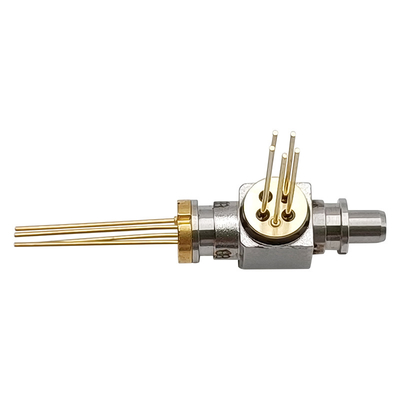

подсистема PIN WDM BOSA TX1270nm DFB/RX1330nm SC 10Gbps LC двухнаправленная оптически
Описание
BOSA-T1270DFB-R1330PIN-10G-LC-REC GIGAOPTO конструировано для радиосвязи, поддерживающ тариф данных до 10Gbp/s. Сторона передатчика использует лазер 1270nm DFB. Сторона приемника использует PIN 1330nm с TIA.
Абсолютный максимум оценок (Tc=25℃)
| Параметр | Символ | MIN. | Максимальный. | Блок |
| Обратное напряжение (LD) | VRL | --- | 2 | V |
| Пропускной ток (LD) | ЕСЛИ Я | --- | 120 | мамы |
| Обратное напряжение (MPD) | VRD | --- | 15 | V |
| Пропускной ток (MPD) | IFD | --- | 2 | мамы |
| Рабочий потенциал TIA | VCC | +3,0 | +3,6 | V |
| Работая температура случая | TC | -40 | +85 | ℃ |
| Температура хранения | TSTG | -40 | +85 | ℃ |
| Температура руководства паяя (максимальные 10sec) | TS | --- | 260 | ℃ |
| LD К-может вытянуть силу | --- | 30 | --- | Kgf |
| PD К-может вытянуть силу | --- | 15 | --- | Kgf |
| Сила ножниц | --- | 30 | --- | Kgf |
Оптически & электрические характеристики
| Параметр | Символ | MIN. | Тип. | Максимальный. | Блок | Условие испытаний |
| Передатчик (TC=25±3℃) | ||||||
| Течение порога | Ith | --- | 8 | 15 | мамы | CW, TC =25℃ |
| --- | 15 | 30 | CW, TC=85℃ | |||
| Сила выхода оптически | Pf | 0,8 | --- | 1,6 | mW | CW, Iop=35mA, Tc=25℃ |
| Рабочий потенциал | Vf | --- | 1,2 | 1,8 | V | CW, Iop=35mA |
| Время подъема/падения | Tr /Tf | --- | --- | 120 | ps |
PF=5.0mW, вымирание Коэффициент > 10dB, 20%-80%, без фильтра |
| Разбивочная длина волны | λp | 1260 | 1270 | 1280 | nm | Iop=30mA, Tc=25℃ |
| Ширина спектра (RMS) | Δλ | --- | --- | 1 | nm | Iop= 30mA, TC=-40℃~85℃ |
| Течение монитора | Im | 100 | --- | 1000 | μA | Vrd=5V |
| SMSR | --- | 30 | 35 | --- | dB | Iop=30mA, TC=-40℃~85℃ |
| Емкость PD | C | --- | 3 | 10 | pF | Vrd= 5V@f =1MHz |
| Ошибка сопровождения | TE | -1,5 | --- | 1,5 | dB |
CW, - 40℃/+85℃, Владение Montior настоящее @ Iop=35mA |
| Приемник (TC=25±3℃) | ||||||
| Подача напряжения | VCC | 3,0 | 3,3 | 3,6 | V | CW |
| Течение поставки TIA | Icc | 15 | 27 | 39 | мамы | Vcc=3.3V |
| Оптически длина волны | λ | 1310 | 1330 | 1350 | nm | CW |
| Чувствительность | Сенатор. | --- | --- | -16 | dBm |
λ=1330nm, PRBS=2^31-1, BER=10-12, ER=10dB, @10Gbps |
| Сила сатурации | Psat | 0 | --- | --- | dBm | |
| PD Responsivity | R | 0,7 | --- | --- | A/W | CW, λ=1330nm; |
Особенности
Применение
Стандарт
Чертеж плана (блок: mm)
