Подробная информация о продукте:
|
| Скорость: | 10Gb/s | длина волны: | Tx1330nm/Rx1270nm |
|---|---|---|---|
| Интерфейс: | Штепсельная розетка LC/SC | Тип лазера: | DFB |
| Тип PD: | Pin | Чувствительность: | >-16dBm |
| Оптически сила выхода: | 0,8 к 1.6mW | Ключевые слова: | 10G T1330nm R1270nm BOSA, PIN DFB 1270nm |
| Выделить: | оптически подсистема 10Gbps,Подсистема WDM оптически,SC TX1330nm LC |
||

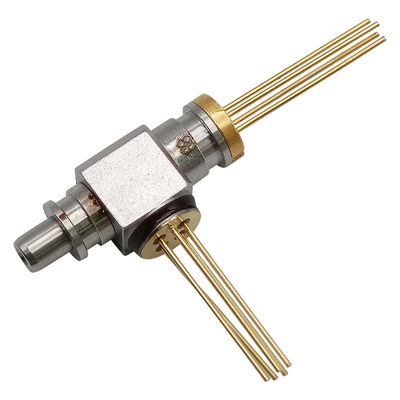

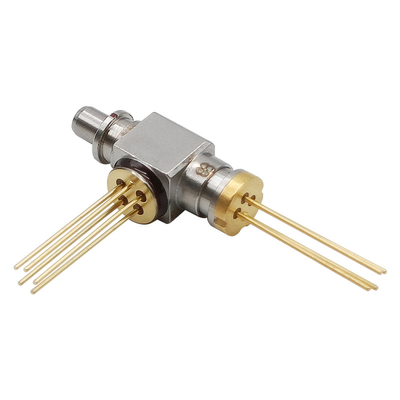

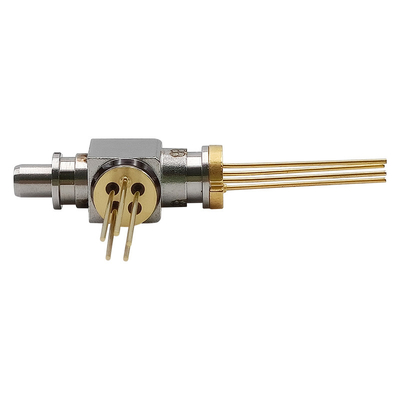

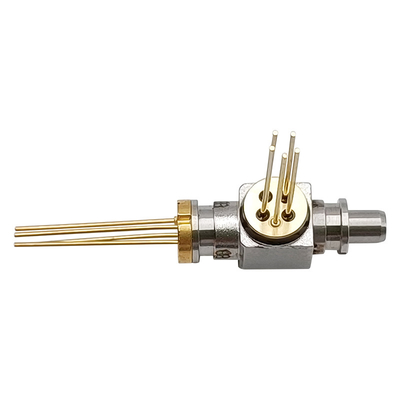

Подсистема SC PIN LC WDM TX1330nm DFB/RX1270nm BOSA 10Gbps двухнаправленная оптически
Описание
BOSA-T1330DFB-R1270PIN-10G-LC-REC GIGAOPTO конструировано для передачи данных. Сторона передатчика использует лазер 1330nm DFB. Сторона приемника использует PIN 1270nm с TIA. Фильтр WDM может отделить свет выхода света and1330 nm входного сигнала 1270nm.
Абсолютный максимум оценок (Tc=25℃, если не указано иное)
| Параметр | Символ | MIN. | Максимальный. | Блок |
| Обратное напряжение (LD) | VRL | --- | 2 | V |
| Обратное напряжение (MPD) | VRD | --- | 15 | V |
| Пропускной ток (MPD) | IFD | --- | 2 | мамы |
| Рабочий потенциал TIA | VCC | 3,0 | 3,6 | V |
| Работая температура случая | Верхняя часть | -40 | +85 | ℃ |
| Температура хранения | TSTG | -40 | +85 | ℃ |
| Температура руководства паяя (максимальные 10sec) | TS | --- | 260 | ℃ |
| LD К-может вытянуть силу | --- | 30 | --- | Kgf |
| PD К-может вытянуть силу | --- | 15 | --- | Kgf |
| Сила ножниц | --- | 30 | --- | Kgf |
| ESD | 500 | --- | --- | --- |
Оптически и электрические характеристики
| Параметр | Символ | MIN. | Тип. | Максимальный. | Блок | Условие испытаний |
| Передатчик (TC=25±3℃) | ||||||
| Течение порога | Ith | --- | 8 | 15 | мамы | CW, TC =25℃ |
| --- | --- | 30 | CW, TC=85℃ | |||
| Оптически сила выхода | Pf | 0,8 | --- | 1,6 | mW | CW, Iop=35mA, Tc=25℃ |
| Рабочий потенциал | Vop | --- | 1,2 | 1,6 | V | CW, Iop=Ith+20mA |
| Время подъема/падения | Tr /Tf | --- | --- | 120 | ps |
PF=5.0mW, Коэффициент >10dB вымирания, 20%-80%, без фильтра |
| Длина волны центра | λ | 1320 | 1330 | 1340 | nm | Iop=30mA, Tc=25℃ |
| Ширина спектра (- 20dB) | Δλ | --- | --- | 1 | nm |
Iop= 30mA, TC=-40℃~85℃ |
| Течение монитора | Im | 100 | --- | 1000 | μA | CW, Iop= 35mA |
| SMSR | --- | 30 | 35 | --- | dB |
Iop=30mA, TC=-40℃~85℃ |
| Течение монитора темное | Id | --- | --- | 100 | nA | Vrd=5V |
| Емкость PD | C | --- | 3 | 10 | pF | Vrd= 5V@f =1MHz |
| Ошибка сопровождения (CW) | TE | -1,5 | --- | 1,5 | dB |
CW, - 40℃/+85℃, Владение Montior настоящее @ Iop=35mA |
| Приемник (TC=25±3℃) | ||||||
| Подача напряжения | VCC | 3,0 | 3,3 | 3,6 | V | CW |
| Поставка настоящая | Icc | 15 | 27 | 39 | мамы | Vcc=3.3V |
| Оптически длина волны | λ | 1250 | 1270 | 1290 | nm | CW |
| Чувствительность | Сенатор. | --- | --- | -16 | dBm |
λ=1270nm, PRBS=2^31-1, BER=10-12, ER=10dB, @10Gbps |
| Сила сатурации | Psat | 0 | --- | --- | dBm | |
| PD Responsivity | R | 0,7 | --- | --- | A/W | CW, λ=1270nm |
Особенности
Применение
Стандарты
Чертеж плана (блок: mm)
