Подробная информация о продукте:
|
| Название продукта: | GEPON ONU BOSA PX20 | Пакет: | DFB +PIN-TIA |
|---|---|---|---|
| Расстояние: | 20km | Тариф данных (Gbps): | 2.5G/1.25G |
| длина волны: | TX1310nm/RX1490nm | Работая Temp. (℃): | -20~85℃ |
| Сила @25℃ выхода: | 1.6 - 3.5mW | Чувствительность @25℃: | < -29=""> |
| Ключевые слова: | GEPON ONU BOSA, отрезок провода SC UPC APC | ||
| Выделить: | PX20 GEPON ONU,BOSA GEPON ONU,Отрезок провода SC UPC |
||

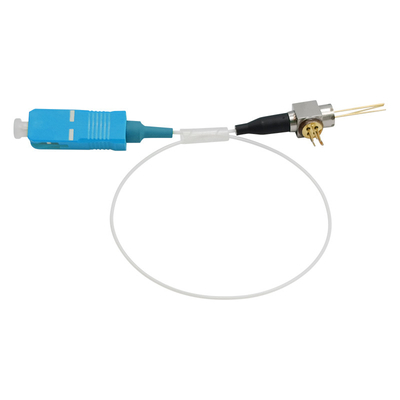

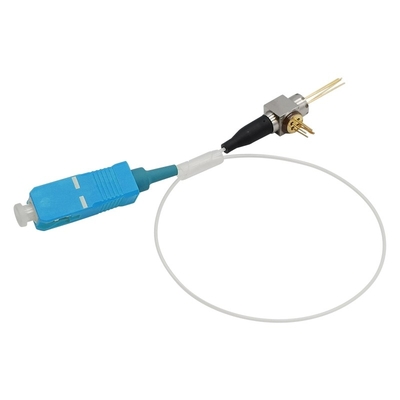

PIN 1.25G 1G FTTH FTTX штепсельной розетки TX 1310nm FP RX 1490nm отрезка провода SC UPC APC GEPON ONU BOSA PX20
ОПИСАНИЕ

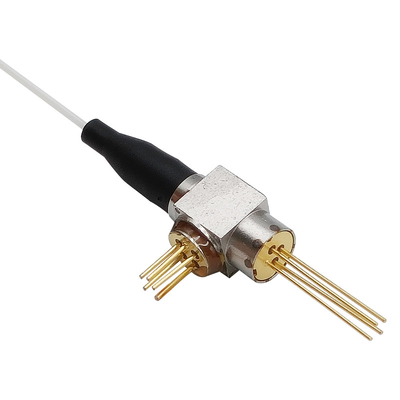

Это BOSA подсистема высокой эффективности оптически в одиночном волокне путем использование передатчика 1310nm и приемника 1490nm.
Раздел передатчика использует деятельность взрыв-режима лазера множественного колодца 1310nm DFB суммы поддерживая. Раздел приемника использует a К-может построенный в диоде PIN длинной длины волны и супер усилителе transimpedance 2.5Gbps.
АБСОЛЮТНЫЙ МАКСИМУМ ОЦЕНОК
| Деталь | Блок | Минута | Макс | Примечание |
| Пропускной ток для LD | мамы | -- | 120 | |
| Обратное напряжение для LD | V | -- | 2 | |
| Пропускной ток для MPD | мамы | -- | 2 | |
| Обратное напряжение для MPD | V | -- | 15 | |
| Оптически сила для Rx | dBm | 5 | -- | |
| Пропускной ток APD | мамы | -- | 2 | |
| Течение обратного APD | мамы | -- | 3 | |
| Обратное напряжение APD | V | Vbr | ||
| Подача напряжения TIA | V | -0,4 | 4 | |
| Работая Temp | °C | -5 | 75 | |
| Температура хранения | °C | -40 | 85 | |
| Относительная влажность хранения | % | -- | 85 | |
| Температура Reflow припоя | °C | -- | 260 | (*1) |
(*1): На паять утюгом и 10 секунд на руководствах
Характеристики передатчика электрооптические (TC=25°C, CW)
| Деталь | Символ | Условие испытаний | MIN. | Тип. | Максимальный. | Блок |
| Течение порога | Ith | Tc=25°C | -- | 10 | 15 | мамы |
| Tc=-5~75°C | 1 | -- | 50 | мамы | ||
| Оптически сила выхода (*2) | Pf | If=Ith+20mA, Tc=25°C | 1,6 | -- | 3,5 | mW |
| If=Ith+20mA, Tc=-5~ 75°C | 1,0 | -- | -- | mW | ||
| Эффективность наклона | η | If=Ith+20mA, Tc=25°C | 0,08 | -- | 0,175 | mW/mA |
| If=Ith+20mA, Tc=-5~ 75°C | 0,05 | -- | -- | mW/mA | ||
| Пропускной ток | Если | Pf=2.5mW, Tc=-5~75°C | -- | -- | 70 | мамы |
| Пропускное напряжение | Vf | If=Ith+20mA | -- | 1,1 | 1,5 | V |
| Время подъема/падения | tr /tf | 20%~80% | -- | 0,1 | 0,2 | ns |
| Центральная длина волны | lc | If=Ith+20mA, Tc=25°C | 1300 | 1310 | 1320 | nm |
| If=Ith+20mA, Tc=-5~75°C | 1290 | -- | 1330 | nm | ||
| Ширина спектра (RMS) | Dl | If=Ith+20mA, Tc=-5~75°C | -- | 0,32 | 1,0 | nm |
| Бортовой коэффициент подавления режима | SMSR | If=Ith+20mA, Tc=-5~75°C | 30 | -- | -- | dB |
| Течение монитора | Im | If=Ith+20mA, Tc=-5~75°C | 100 | -- | 1000 | мамы |
| Течение монитора темное | Id | Vrp=5V | -- | -- | 100 | nA |
| Емкость монитора | C | Vrp=5V, f=1MHz | 4 | -- | 15 | pF |
| Ошибка сопровождения (*3) | TE | Tc=-5~ 75°C | -1,5 | -- | 1,5 | dB |
(*2): Запущенный в 9/125mm SMF
(*3): Журнал DPf =10x (Pf (Tc) /Pf (25°C)), Im владение (@Pf=2mW, 25°C)
Характеристики приемника электрооптические (TC=25°C, Vcc=3.3V)
| Деталь | Символ | Условие испытаний | MIN. | Тип. | Максимальный. | Блок | ||||||
| Подача напряжения | Vcc | 3,0 | 3,3 | 3,6 | V | |||||||
| Поставка настоящая | Icc | Нулевые нагрузки | -- | 20 | 24 | мамы | ||||||
| Работая длина волны | l | Tc=-5~75°C | 1480 | -- | 1500 | nm | ||||||
| Чувствительность | Сенатор | 2.5Gbps, PRBS23, ER=10dB, BER=10E-10, RL=50Ω, NRZ | -- | -- | -29,5 | dBm | ||||||
| Перегрузка | OL | -7,0 | -- | -- | dBm | |||||||
| Импеданс выхода | Раут | Одиночный конец | 40 | -- | 60 | Ω | ||||||
| Напряжение тока дифференциального выхода | Vpp | 100Ω дифференциальная нагрузка, 2.5Gbps | -- | -- | 1000 | mV | ||||||
| Темное течение | Id | Vcc=3.3V, отсутствие входного сигнала | -- | -- | 150 | nA | ||||||
| Оптически возвращенная потеря | ORL1310 | 1310nm | -- | -- | -15 | dB | ||||||
| ORL1490 | 1490nm | -- | -- | -20 | dB | |||||||
| Оптически помеха | X-беседа | 1310nm/1490nm | -- | -- | -47 | dB | ||||||
| Оптически изоляция от внешнего источника | ISO1 | l=1441~1450nm | 25 | -- | -- | dB | ||||||
| l=1530~1539nm | ||||||||||||
| ISO2 | l=1260~1440nm | 35 | -- | -- | dB | |||||||
| l=1540~1625nm | ||||||||||||
| Параметр | Символ | MIN. | Тип. | Максимальный. | Блок | Примечание | ||||||
| Диаметр поля режима | 8 | 9 | 10 | mm | ||||||||
| Диаметр Gladding | 123 | 125 | 127 | mm | ||||||||
| Потеря загиба макроса волокна | 0,05 | dB | Радиус 16mm | |||||||||

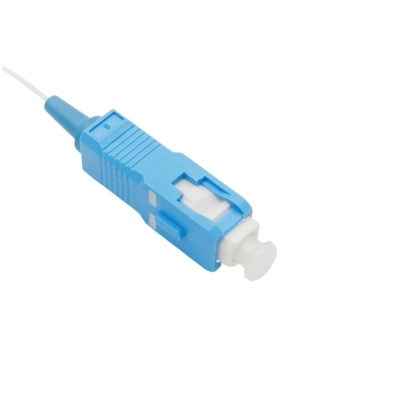

| Вносимая потеря оптически соединителя | -- | -- | 0,4 | dB | Соединитель SC/UPC | |||||||
| Радиус загиба волокна | 25 | -- | -- | mm | ||||||||
| Диаметр волокна | 0,8 | 0,9 | 1,0 | mm | ||||||||
| Длина волокна | 210 | -- | 250 | mm | L | |||||||
| Температура деятельности волокна | 75 | -- | -- | °C | ||||||||
| Сила тяги на собрании LD | 30 | -- | -- | Kgw | ||||||||
| Сила тяги на собрании APD | 15 | -- | -- | Kgw | ||||||||
| Прочность на сдвиг на XY заварке | 30 | -- | -- | Kgw | ||||||||
| Сила напряжения на отрезке провода волокна | 10 | -- | -- | N | ||||||||
(*4): Согласие конечной грани волокна соединителя с IPC-8497-1
План размера
