Подробная информация о продукте:
|
| Название продукта: | Название продукта | LD/PT: | DFB+APD-TIA |
|---|---|---|---|
| Расстояние: | 20km | Тариф данных: | Tx10G/Rx10G |
| Длина волны (nm): | 1270nm_Tx/1577nm_Rx | Работая Temp. (℃): | -40- 85℃ |
| Сила @25℃ выхода: | 2.5 - 6,0 mW | Чувствительность @25℃: | < -30dBm=""> |
| Ключевые слова: | XGXPON ONU BOSA, SC DFB/APD, отрезок провода APC/UPC | ||
| Выделить: | XGSPON ONU BOSA,Отрезок провода XGSPON ONU,Отрезок провода 20km SC |
||

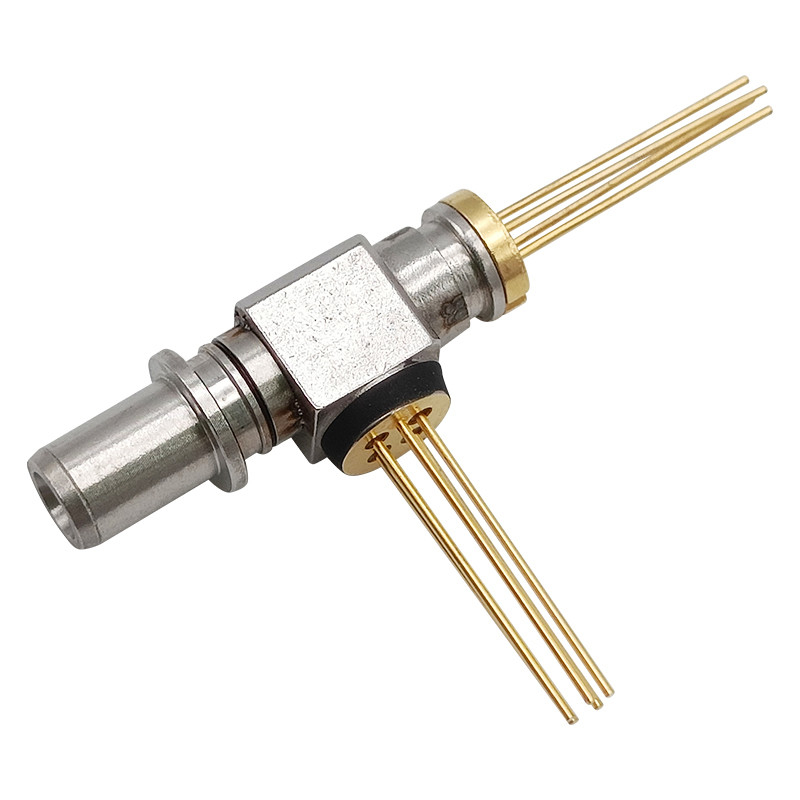

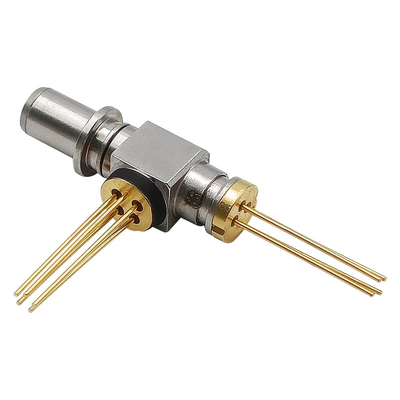

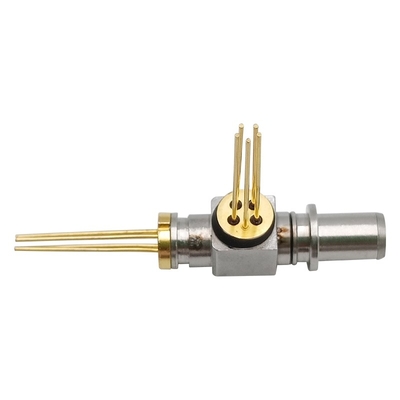

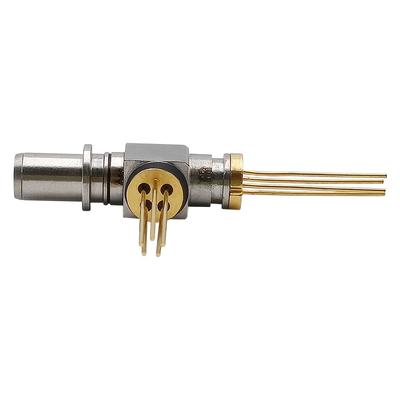

Штепсельная розетка TX 1270nm 9.953G 10G DFB RX 1577nm APD 9.953G 10G FTTH FTTX отрезка провода SC APC UPC XGSPON ONU BOSA
Особенности
Описания
Абсолютный максимум оценок (Tc=25±3℃, если не указано иное)
| Параметр | Символ | MIN. | Максимальный. | Блок | ||||||||||||||
| Температура хранения | Tstg | -40 | 85 | ℃ | ||||||||||||||
| Работая температура случая | Верхняя часть | -40 | 85 | ℃ | ||||||||||||||
| Обратное напряжение (LD) | VRL | --- | 2 | V | ||||||||||||||
| Обратное напряжение (MPD) | VRD | --- | 15 | V | ||||||||||||||
| Пропускной ток фотодиода (MPD) | IFD | --- | 10 | мамы | ||||||||||||||
| Пропускной ток (LD) | ЕСЛИ Я | --- | 150 | мамы | ||||||||||||||
| Руководство паяющ) (температуры/(время) | --- | --- | 260/10 | ℃/Sec | ||||||||||||||
| Параметр | Символ | MIN. | Тип. | Максимальный. | Блок | Примечание | ||||||||||||
| Сила выхода оптически | Pf | 2,5 | --- | 6,0 | mW | CW, Iop= Ith+20mA, | ||||||||||||
| Течение порога | Ith | --- | 8 | 15 | мамы | CW, Tc=25℃ | ||||||||||||
| --- | --- | 45 | мамы | CW, Tc=-40~85℃ | ||||||||||||||
| Разбивочная длина волны | λc | 1260 | 1270 | 1280 | nm | CW, Iop=Ith+20mA Tc=-40~85℃ |
||||||||||||
| Бортовое подавление режима Коэффициент |
SMSR | 35 | --- | --- | dB | CW, Pop=Ith+20mA | ||||||||||||
| Ширина спектра (- 20dB) | △λ | --- | --- | 1,0 | nm | CW, Pop=Ith+20mA | ||||||||||||
| Рабочий потенциал | Vop | --- | 1,2 | 1,7 | V | CW, Iop=Ith+20mA | ||||||||||||
| Течение монитора | Imon | 0,1 | --- | 1,0 | мамы | DC, Iop=Ith+20mA, | ||||||||||||
| Время подъема/падения | Tr/Tf | --- | --- | 50 | ps | 20%-80% | ||||||||||||
| Течение монитора темное | Id | --- | --- | 100 | nA | Vrd=5V | ||||||||||||
| Емкость PD | Ct | --- | 5 | 7 | pF | Vrd= 5V@1MHz | ||||||||||||
| Ошибка сопровождения | TE | -1,5 | --- | 1,5 | dB | APC, -40℃/+25℃, +25℃/+85℃ |
||||||||||||
| Параметр | Символ | MIN. | Тип. | Максимальный. | Блок | Условие | ||||||||||||
| Работая длина волны | λ | 1575 | 1577 | 1580 | nm | Tc=-40℃ к 85℃ | ||||||||||||
| Подача напряжения | Vcc | 3,0 | 3,3 | 3,6 | V | Tc=-40℃ к 85℃ | ||||||||||||
| Течение поставки TIA | Icc | --- | 27 | 45 | мамы | Vcc=3.3V | ||||||||||||
| Чувствительность | Сенатор | --- | --- | -30 | dBm | λ=1577nm, 9.95Gbps PRBS=2^31-1, ER≥ 8dB, BER≤10-3, Vbr-3V, CW |
||||||||||||
| Пробивное напряжение | Vbr | 25 | 33 | 45 | V | I=10uA | ||||||||||||
| Сила перегрузки | Политик | -7 | --- | --- | dBm | λ=1577nm, 9.95Gbps PRBS=2^31-1, ER≥ 8dB, BER≤10-3, Vbr-3V, CW |
||||||||||||
| Оптически возвращенная потеря | ORL | --- | --- | -20 | dB | λ=1577nm | ||||||||||||
| Оптически помеха от Внутренний лазер |
Xopt | --- | --- | -40 | dB | 1270nm/1577nm | ||||||||||||
| Темное течение | Id | --- | --- | 100 | nA | TC =25℃ | ||||||||||||
| Фильтр Rx specification@1260~1560nm |
Изоляция | 35 | dB | 1260~1560nm | ||||||||||||||
| Фильтр Rx specification@1595~1660nm |
Изоляция | 35 | --- | --- | dB | 1595~1660nm | ||||||||||||
| Фильтр Rx specification@1575~1580nm |
Изоляция | --- | --- | 0,35 | dB |
1575~1580nm |
||||||||||||
